概述

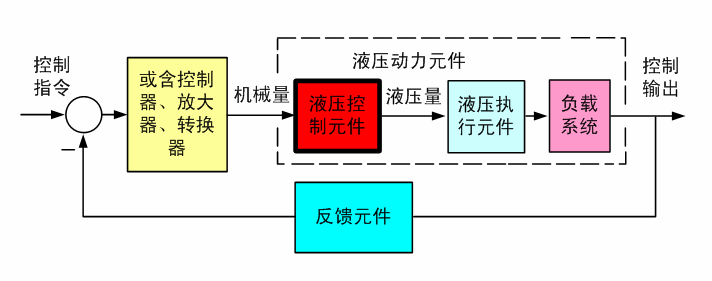

    液压控制元件是液压控制系统中最小控制结构单元,液压控制元件接受机械量(位移、转角、转速等)控制信号,将其转换为受控的液压量(流量和压力),从而驱动液压执行元件实现对机械对象的控制。一些液压控制元件不仅实现信号类型转换,还同时放大了控制信号功率。

   液压控制元件是液压控制系统中的重要环节,它的特性对液压控制系统的性能有很大的影响。


控制元件分类

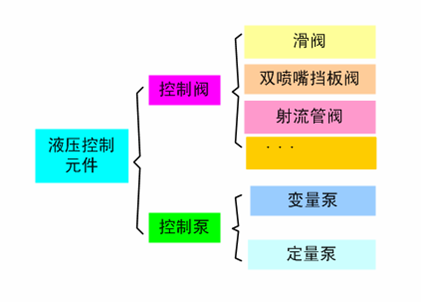

按照控制元件的结构类型,液压控制元件可以分为液压控制阀和控制用液压泵两大类,如图所示。它们分别是阀控系统和泵控系统的主要控制元件。

阀套结构

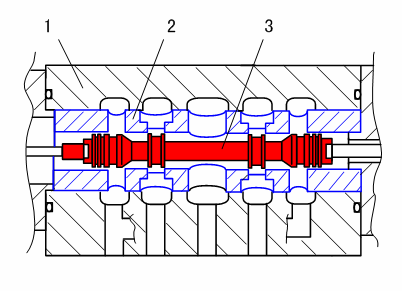

液压反馈控制用滑阀普遍采用阀套的结构形式,见图所示。阀套结构便于实现阀口匹配、径向间隙控制;有利于补偿压力和温度变化造成的影响。进出油的油路窗口开在阀套上,一般每个阀口沿圆周对称分布两个或四个矩形阀套窗口。这种设计便于通过改变油路窗口,改变阀口面积梯度,从而改变阀口系数。

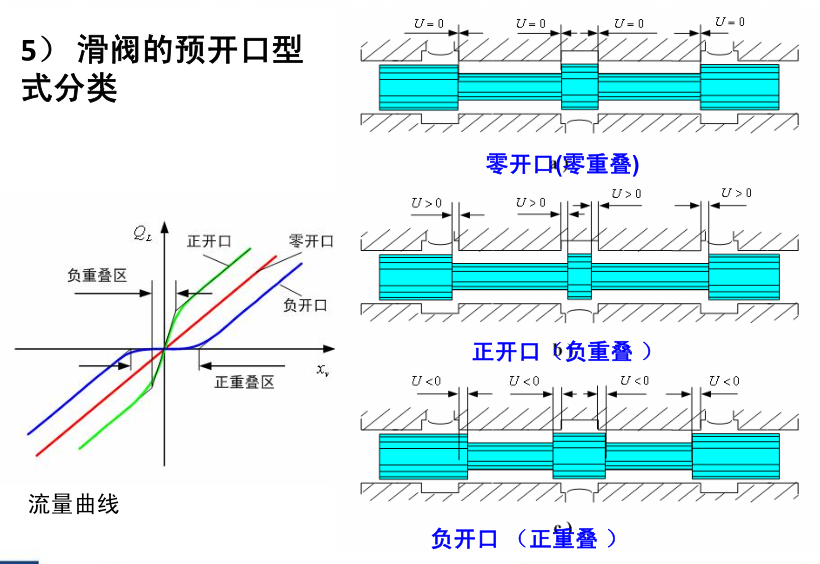

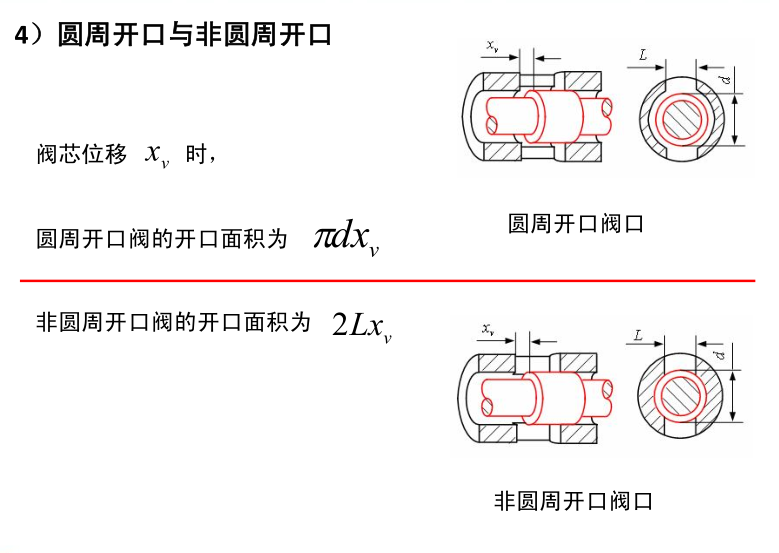

滑阀分类

常用的液压反馈控制滑阀可按如下几种分类方式。

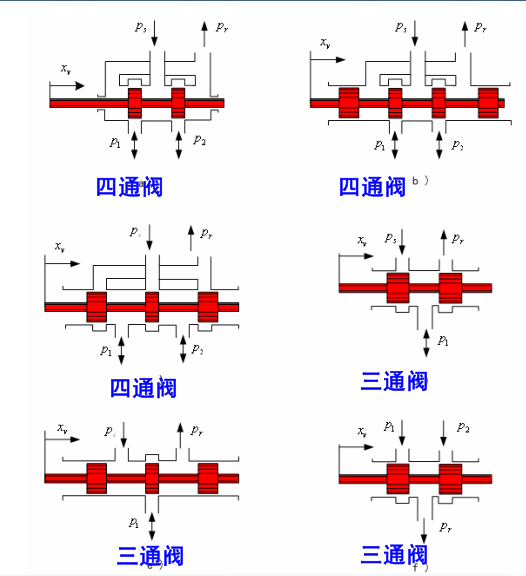

1)按进、出阀的油路数目分类

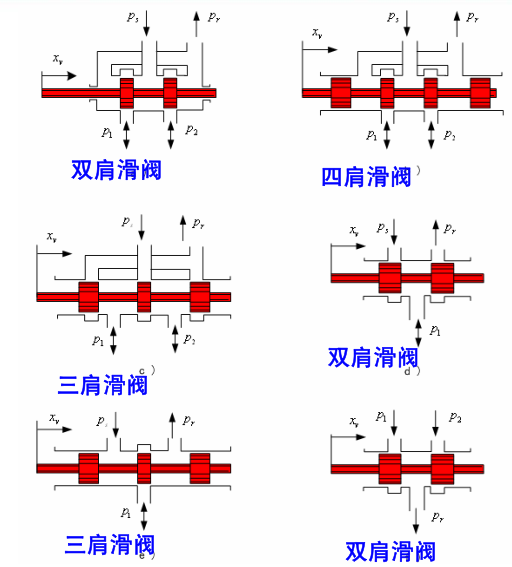

2)按阀芯凸肩数目分类

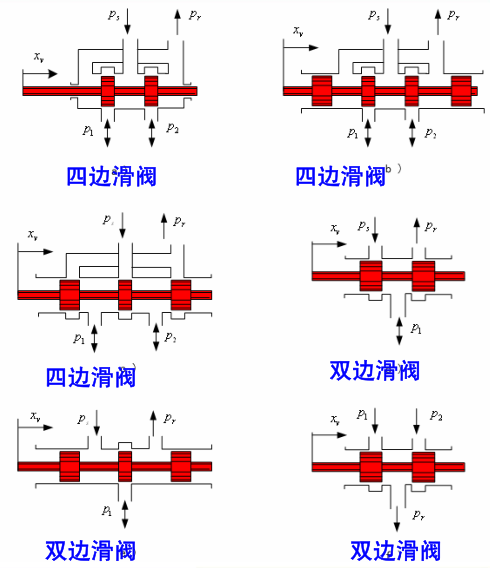

3)按阀芯的控制边数目分类


四边滑阀性能好,加工稍难  双边滑阀 性能好,加工难度一般 单边滑阀性能差,加工容易
