放大电路的图解分析法

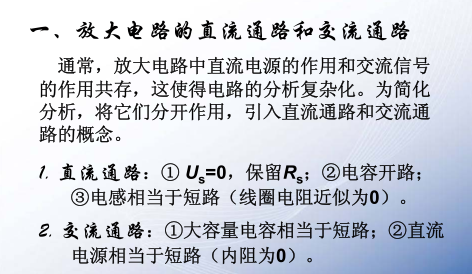

1. 直流通路与交流通路

 静态：只考虑直流信号，即Vi=0，各点电位不变（直流工作状态）。

　　动态：只考虑交流信号，即Vi不为0，各点电位变化（交流工作状态）。

　　直流通路：电路中无变化量，电容相当于开路，电感相当于短路。

　　交流通路：电路中电容短路，电感开路，直流电源对公共端短路。

　　放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通道和交流通道。

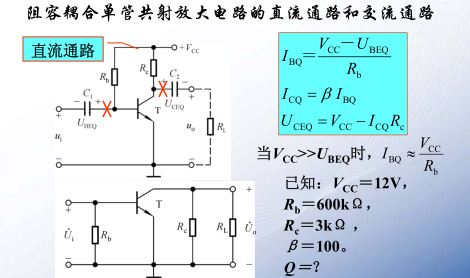

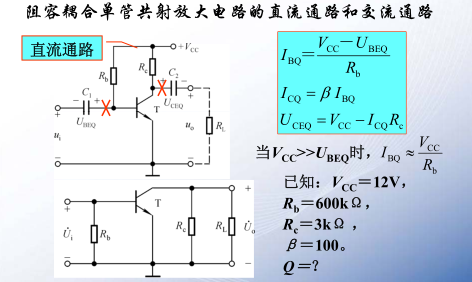

　　直流通路

　　交流通路

2. 静态分析

　例1：电路及参数如图，求Q点值
　　　
　　　　

　例2：电路及参数如图，求Q点值

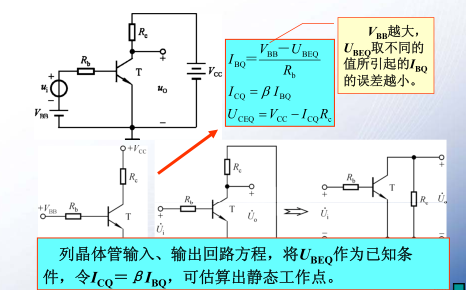

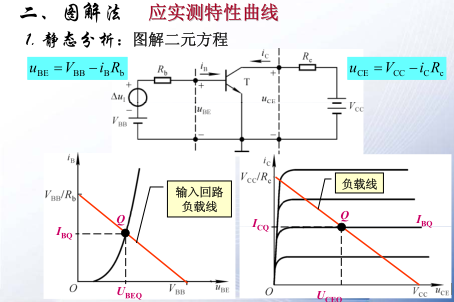

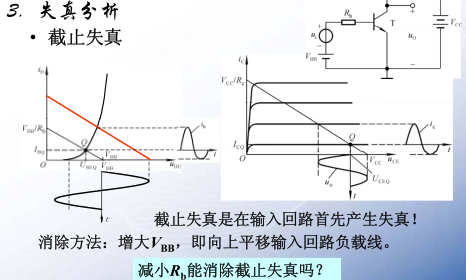

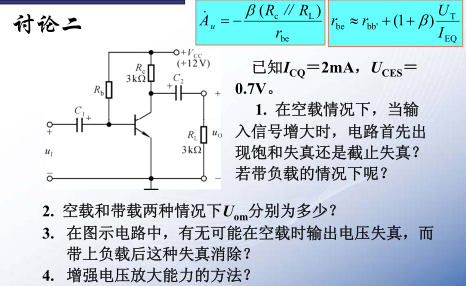

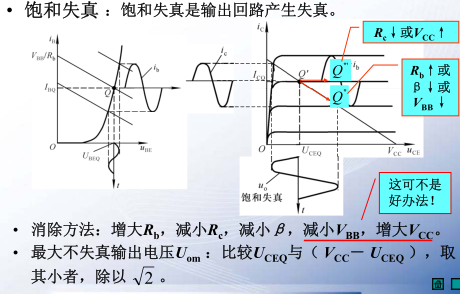

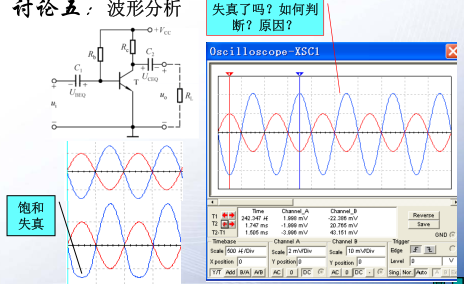

(2) 静态工作点的图解分析

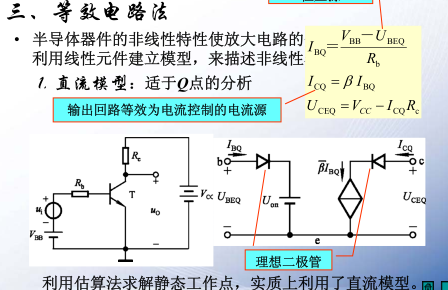

放大电路的小信号模型分析法

    图解法的适用范围：信号频率低、幅度 较大的情况。如果电路中输入信号很小，可把三极管特性曲线在小范围内用直线代替，从而把放大电路当作线性电路处理——微变等效电路。

1.三极管可以用一个模型来代替。

2.对于低频模型可以不考虑结电容的影响。

3.小信号意味着三极管在线性条件下工作，微变也具有线性同样的含义。

　
　

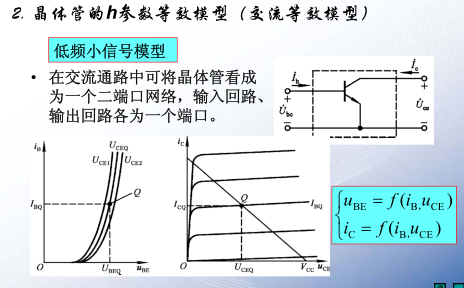

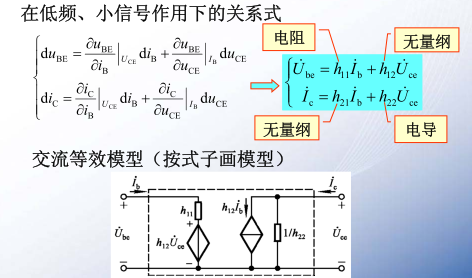

三极管共射h参数等效电路

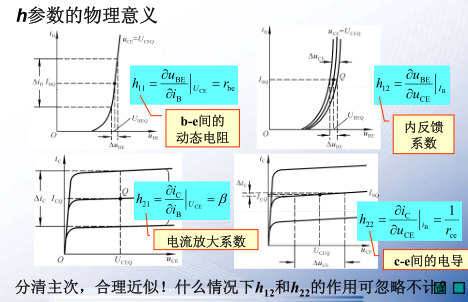

　　参数的物理含义

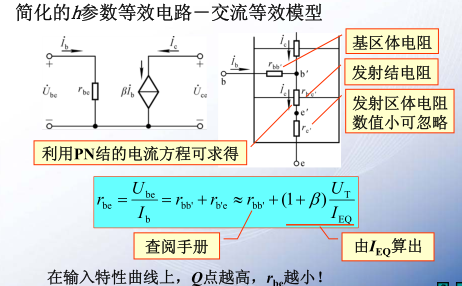

三极管共射简化h参数等效电路

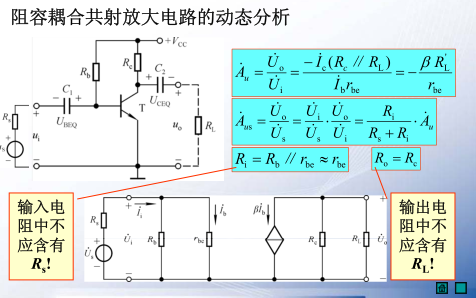

基本共射电路分析计算

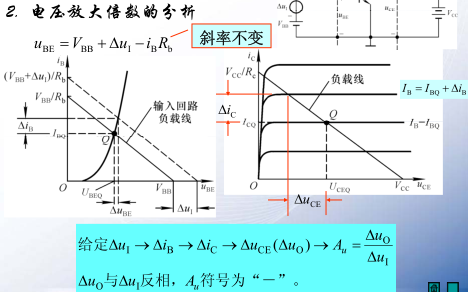

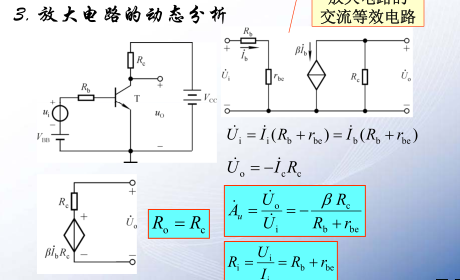

　1. 计算电压放大倍数Av

　2. 计算输入电阻 Ri

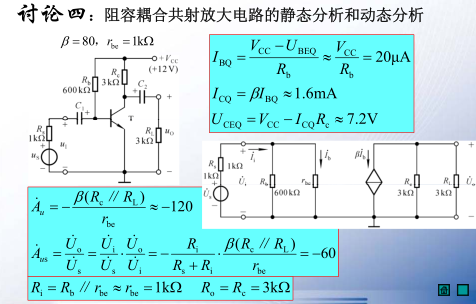

　例3：求Av ，R i，Ro

例4：求Av ，Ri，Ro
