基本共射极放大电路电路分析

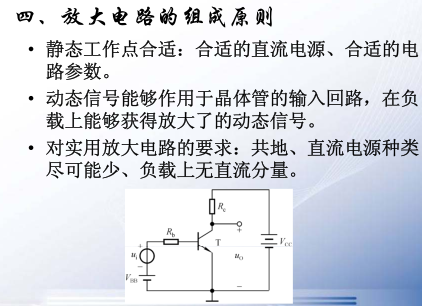

 基本共射放大电路的电路组成:

(1)三极管T;

(2)VCC：为JC提供反偏电压，一般几~ 几十伏;
　　 (3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。
　　　　 VCE=VCC-ICRC 　RC ，VCC 同属集电极回路。
　　(4)VBB：为发射结提供正偏。
　　

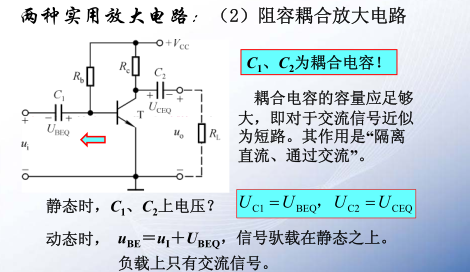

　　(6)Cb1，Cb2：耦合电容或隔直电容，其作用是通交流隔直流。
(7)Vi：输入信号
(9)公共地或共同端，电路中每一点的电位实际上都是该点与公共端之间的电位差。图中各电压的极性是参考极性，电流的参考方向如图所示。
　　　

　　3. 共射电路放大原理
　　　

　　4. 放大电路的主要技术指标
　　　　放大倍数／输入电阻Ri／输出电阻Ro／通频带
　　(1) 放大倍数
　　　
　　(2) 输入电阻 Ri
　　　　
　　(3) 输出电阻Ro
　　　
　　　　
　　(4) 通频带
　　　　
　　
　　问题1：放大电路的输出电阻小，对放大电路输出电压的稳定性是否有利？
　　问题2：有一个放大电路的输入信号的频率成分为100 Hz~10 kHz，那么放大电路的通频带应如何选择？如果放大电路的通频带比输入信号的频带窄，那么输出信号将发生什么变化？

 放大电路的图解分析法

　1. 直流通路与交流通路
　　　静态：只考虑直流信号，即Vi=0，各点电位不变（直流工作状态）。
　　　动态：只考虑交流信号，即Vi不为0，各点电位变化（交流工作状态）。
　　　直流通路：电路中无变化量，电容相当于开路，电感相当于短路。
　　　交流通路：电路中电容短路，电感开路，直流电源对公共端短路。
　　　放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通道和交流通道。

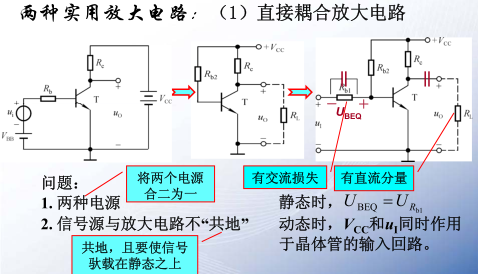

　　直流通路
　　　　
　　交流通路
　　　　

　2. 静态分析
　　

　例3.2.1：电路及参数如图，求Q点值
　　　
　　　　

　例3.2.2：电路及参数如图，求Q点值
　　　
　　　　
　　　　　　
　　　

　　(2) 静态工作点的图解分析
　　
　　
　　
　　
　　
　　讨论：电路参数变化对Q点的影响
　　
　　
　　

　3. 动态分析
　　　 　
　　截止失真：由于放大电路的工作点达到了三极管的截止区而引起的非线性失真。对于NPN管，输出电压表现为顶部失真。
　　　　　
　　饱和失真：由于放大电路的工作点达到了三极管的饱和区而引起的非线性失真。对于NPN管，输出电压表现为底部失真。注意：对于PNP管，由于是负电源供电，失真的表现形式，与NPN管正好相反。
　　　　　

　　交流负载线
　　　　
　　

　　最大不失真输出：放大电路要想获得大的不失真输出幅度，需要
　　
　　
　　输出功率和功率三角形
