电压和电流的参考方向

一. 电路基本物理量的实际方向

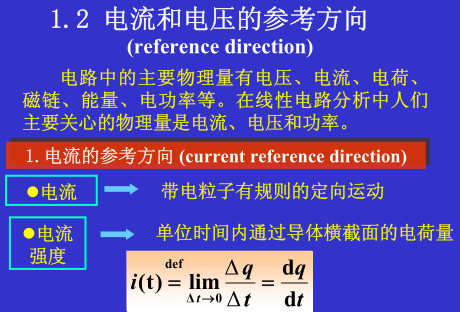

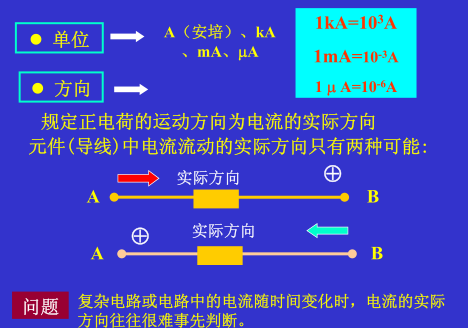

物理中对基本物理量的方向规定：电流I——正电荷运动的方向；

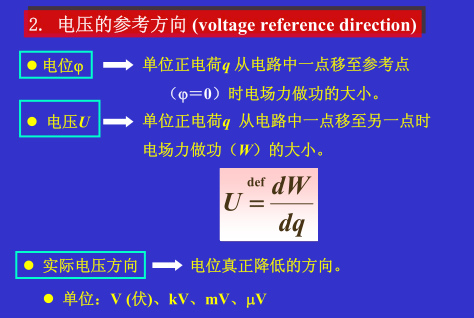

                              电压U——高电位®低电位，电位降低的方向；

                              电动势E——低电位®高电位，电位升高的方向；

二. 电路基本物理量的参考方向（或正方向）

    （1）参考方向：在分析与计算电路时，对电量任意假定的方向。一种分析方法。

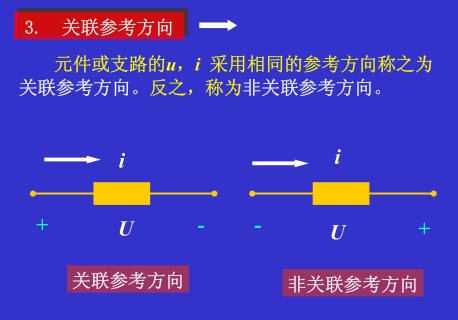

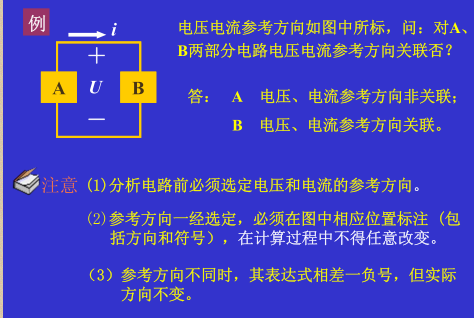

    （2）关联参考方向：负载 — U、I参考方向相同；

                       电源 — I参考方向与E方向相同。

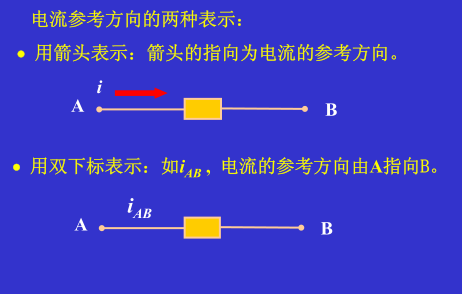

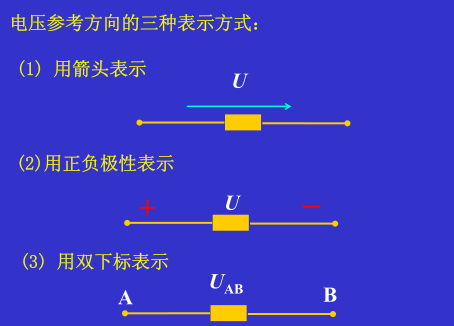

（3）参考方向的表示方法：电流——箭标、双下标；

                         电压——正负极性、双下标。

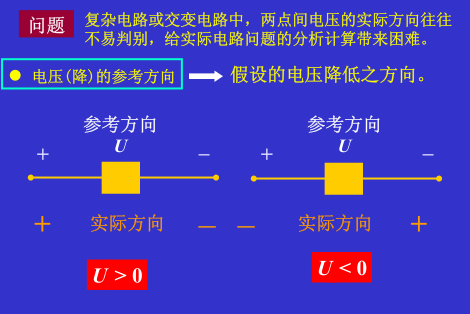

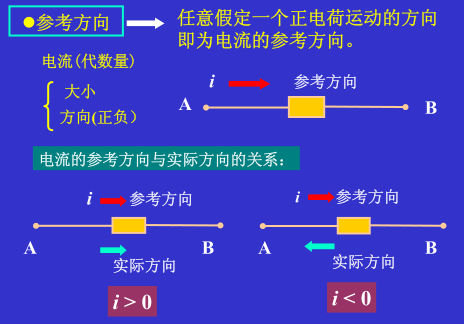

    （4）实际方向与参考方向的关系：实际方向与参考方向一致，电流(或电压)值为正值；

实际方向与参考方向相反，电流(或电压)值为负值。
