第1章 电路的基本概念与基本定律

1.1   电路的作用与组成部分

电路：电流的通路，是为了某种需要由电工设备或电路元件按一定方式组合而成。

一．电路的作用

       实现电能的传输、分配与转换

 二．电路的组成部分

电源（或信号源）、负载、中间环节。对于电力系统和扩音机电路，说明各组成部分，相对性，等效的思想。

激励：电源或信号源的电压或电流，推动电路工作。

响应：由激励所产生的电压和电流。

电路分析：在电路结构、电源和负载等参数已知的条件下，讨论激励和响应之间的关系。

电路设计：思考与提问

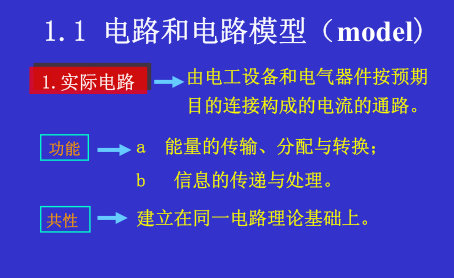

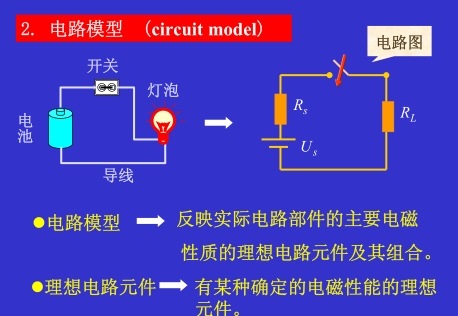

电路模型

    为了便于用数学方法分析电路，将实际电路模型化，用能够反映其电磁性质的理想电路元件或其组合来模拟实际电路中的器件，从而构成与实际电路相对应的电路模型。

    手电筒的电路模型：手电筒由电池、灯泡、开关和筒体组成。

    电池：电源元件，其参数为电动势 E 和内阻Ro；

    灯泡：主要具有消耗电能的性质，是电阻元件，其参数为电阻R；

    筒体：用来连接电池和灯泡，其电阻忽略不计，认为是无电阻的理想导体。

    开关：用来控制电路的通断。

    今后分析的都是指电路模型，简称电路。在电路图中，各种电路元件都用规定的图形符号表示。
