圆锥齿轮传动

1.锥齿轮的齿廓形成
锥齿轮齿廓的形成与圆柱齿轮相似,其不同点在于用基圆锥代替了基圆柱。如图6-25所示,发生面S与基圆锥的母线相切。当平面S沿基圆锥作纯滚动时,平面上一条与基圆锥母线ON相交的直线OK将在空间描绘出一渐开线曲面。该曲面即为直齿锥齿轮的齿廓曲面。直线OK上各点的轨迹都是渐开线。由于K点描绘出的渐开线NK上各点均与锥顶O等距,故该渐开线必定在一以锥顶O为中心,以OK为半径的球面上,称为球面渐开线。

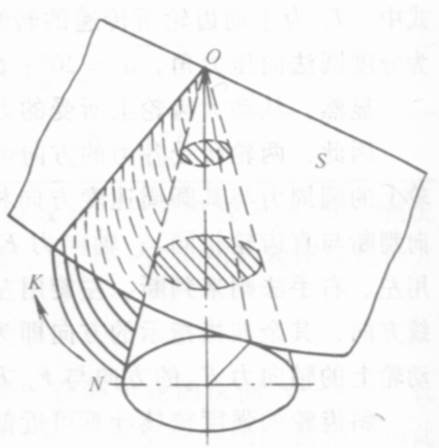

图6-25 锥齿轮的形成
2.锥齿轮的传动比
如图6-26所示,两轮的分度圆锥面与节圆锥面重合,δ1、δ2分别为两轮分度圆锥角。由图可知,两轮的分度圆直径d1=2OC sinδ1 ,d2=2OC sinδ2 ,故传动比为
=ω1/ω2=d2/d1=Z2/Z1=simδ2/simδ1
因多数情况下,轴交角∑=δ1+δ2=90º,故
= ω1/ω2 = d2/d1= Z2/Z1 = tanδ2 (6-9)

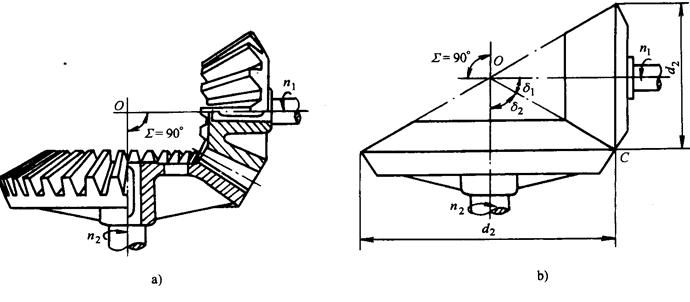

图6-26 圆锥齿轮机构 |
3. 圆锥齿轮的基本参数和尺寸
(1)基本参数
对于直齿锥齿轮,为便于尺寸计算和测量,标准规定以大端参数为标准值,即锥齿轮基本参数:模数m、压力角α=20º、齿顶高系数
=1、顶隙系数
=0.2等,均指大端而言。其大端模数标准值见表6-4所示。锥齿轮的几何尺寸如分度圆直径、齿顶圆直径、齿根圆直径和齿高等也均为大端的端面尺寸。
表6-4 锥齿轮模数(GB12368-1990)
… 1 1.125 1.25 1.375 1.5 1.75 2 2.25 2.5
|
2.75 3 3.25 3.5 3.75 4 4.5 5 5.5
|
6 6.5 7 8 9 10 …
|
(2)标准直齿锥齿轮的几何尺寸计算
锥齿轮的齿高是由大端到小端逐渐收缩的,称为收缩齿锥齿轮。按顶隙不同,这类齿轮可分为正常收缩齿、等顶隙收缩齿及双重收缩齿三种。本节仅介绍正常收缩齿的锥齿轮。图6-27所示为一对正常收缩齿的标准直齿锥齿轮传动,其两轮分度圆锥、齿顶圆锥和齿根圆锥具有同一个锥顶O,其几何尺寸计算见表6-5所示。
|

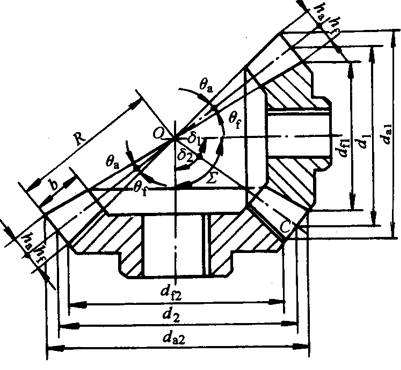

图6-27 ∑=90º的直齿锥齿轮传动 |
表6-5 标准直齿圆锥齿轮的基本尺寸计算(∑=90º)
| 名称 | 符号 | 计算公式 |
| 分度圆锥角 |
|
|
| 分度圆直径 |
|
|
| 齿顶圆直径 |
|
|
| 齿根圆直径 |
|
|
| 锥距 |
|
|
| 齿顶角 |
|
|
| 齿根角 |
|
|
| 顶圆锥角 |
|
|
| 根圆锥角 |
|
|
| 齿宽 |
|
|
(3) 正确啮合条件
一对直齿圆锥齿轮的正确啮合条件为:两轮的大端模数和压力角分别相等。即
![]()
(6-10)
δ1+δ2=90º
式中,δ1+δ2=90º是保证锥齿轮副作纯滚动时两个节圆锥顶重合,且齿面成线接触的条件。
