车辆行驶装置结构与受力分析

一、汽车行驶系结构受力分析

汽车是最常见的一种公路交通运输工具,而且大多数汽车采用轮式行驶系。其结构特点是通过轮胎直接与地面接触支承车辆,并通过轮胎的滚动使汽车行驶。

1汽车行驶系的结构认识

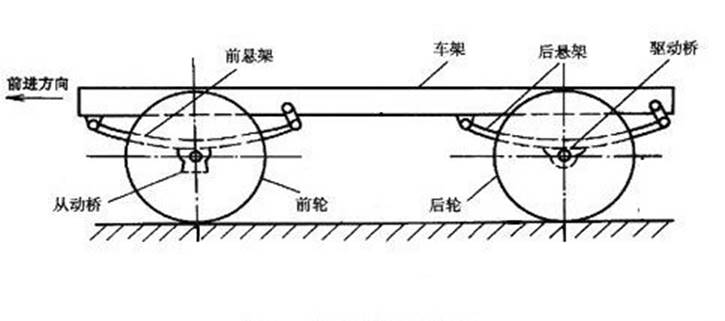

如图8-3所示。轮式行驶系一般由车架(或承载式车身)、车桥(前后车桥)、车轮和悬架(前后悬架)等组成。车架是全车装配与支承的基础,它将汽车的各相关总成连接成一个整体,并与行驶系共同支承汽车的质量。前、后车轮分别安装在前桥和后桥上,支承着车桥和汽车。为了减少汽车在行驶中受到的各种冲击与振动,车桥与车架之间通过弹性系统——前、后悬架进行连接。在一些轿车中,为了提高其舒适性,采用断开式车桥,两侧车轮的心轴分别通过各自的弹性元件与车架连接,受力作用时互不干扰。故称为独立悬架系统。

图8-3  轮式汽车行驶系结构

2.轮式行驶系的运动特性及受力分析

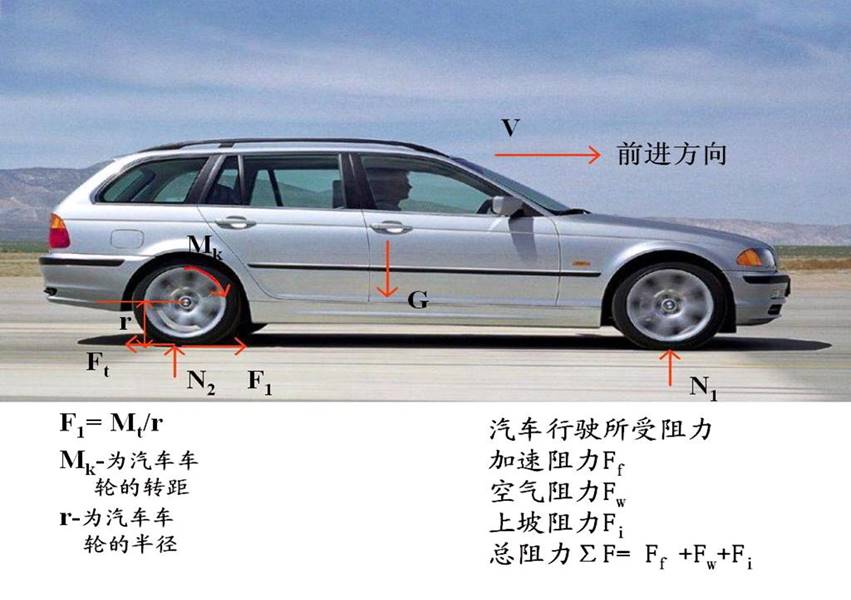

如图8-4所示,汽车行驶系的受力情况分析如下,在垂直方向上,受到汽车的总质量G并通过车架、悬架车桥和车轮传到地面,同时引起的地面垂直反力N1、N2分别作用于前后车轮上;在水平方向上,发动机的动力通过传动系传到驱动后轮上,产生转矩Mk,通过轮胎与地面的附着作用,产生推动汽车前进的纵向反力——牵引力F1;汽车在制动时,同样产生一个与Mk相反的制动转矩,作用于车轮上产生一个与汽车行驶方向相反的制动力,迫使汽车减速或停车。

 汽车的驱动力F1须克服驱动轮本身所遇到的滚动阻力,由车架经从动前悬架传给从动桥,使从动车轮克服其滚动阻力;另外通过驱动桥、驱动后悬架传给车架,最后经车身克服空气阻力、坡道阻力、加速阻力。只有当驱动力足以克服上述各种阻力之和时,汽车才能保持前进。

由于驱动力作用在驱动轮与地面接触处,此力对车轮中心产生的反力矩,使汽车前部具有向上抬起的趋势,从而使作用于前轮上的垂直载荷减小,后轮上的垂直载荷增加。汽车突然加速行驶时,这种作用更加明显。

同样,汽车制动时,地面将作用于车轮一个与汽车行驶方向相反的制动力。同样,有使汽车后部向上抬起、前部下沉的趋势,从而使作用于后轮上垂直载荷减小,前轮上垂直载荷增大。紧急制动时,作用尤其明显。

                            图8-4 汽车驱动力产生示意图



3.轮式行驶系的承载能力分析

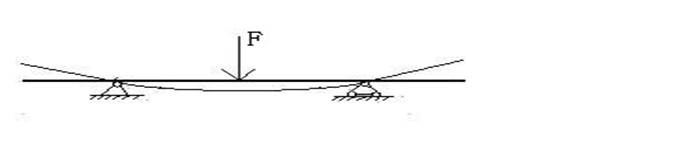

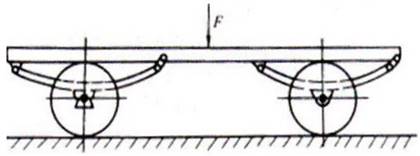

  汽车行驶系中车架、车桥和悬架等组成构件,在外载荷的作用下主要发生弯曲变形。如图8-5所示,根据力学模型简化,各构件按梁的弯曲强度条件进行承载能力计算。

8-5   汽车横梁的弯曲变形

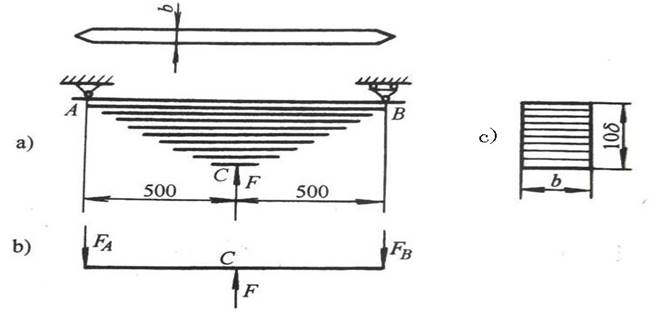

  8-1  8-6a) 所示汽车钢板弹簧,由10块宽度b=75mm、厚度δ=10mm的板条组成,[R]=140PaE=2×105Pa,试求载荷F的许用值[F]

8-6汽车弹簧钢板

      画钢板弹簧的受力简图,如图8-6b) 所示。

        ②求得最大弯矩为

M C=

危险截面在中点CC截面如图8-6c)所示,由十个矩形小截面叠成,其抗弯截面系数为

C=

       ③根据强度条件,确定许可载荷[F]

Rmax=[R]

[R]

F N =200×103N

因此梁上许可载荷[F]=200kN。
