同学们，大家好！欢迎大家来到《创客实战训练营》的课堂。我是主讲教师李岩。这节课我们继续来认识丰富的电子设计DIY工具。

【丰富的电子设计DIY工具】

热熔胶枪与电烙铁是最常用的元器件粘接工具，两者的原理和使用方式有所不同——热熔胶枪使用胶棒粘合各类元器件，工作温度相对较低。在使用热熔胶枪前，应先将选择功率适合的胶枪，通电后预热3-5分钟以确保受热均匀出胶流畅；使用时应保持热熔胶条表面干净，匀速挤出胶水和进行涂抹；使用后，应将热熔胶枪放置在专用支架上并直立于桌面冷却，避免接触带有余热的枪嘴引发事故。

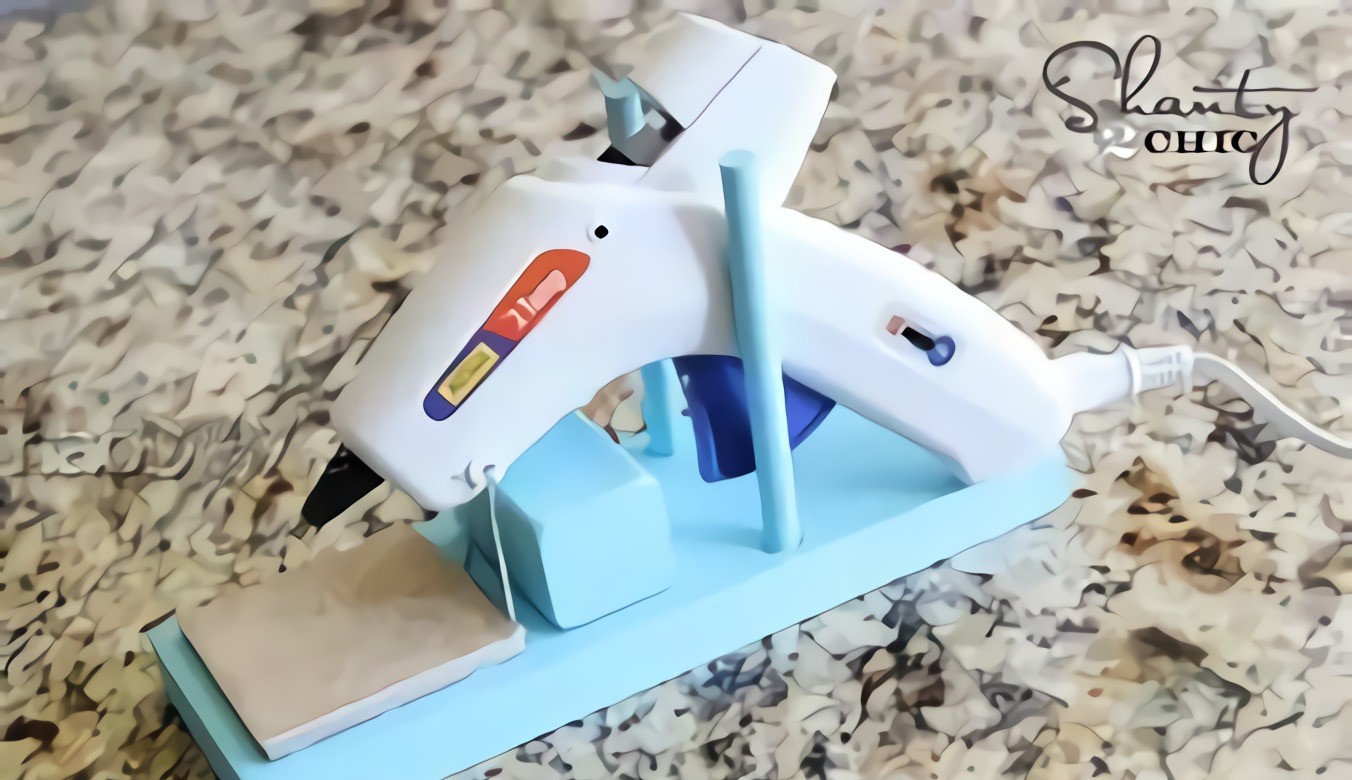

【热熔胶枪使用后需放置在专用支架上直立于桌面冷却】

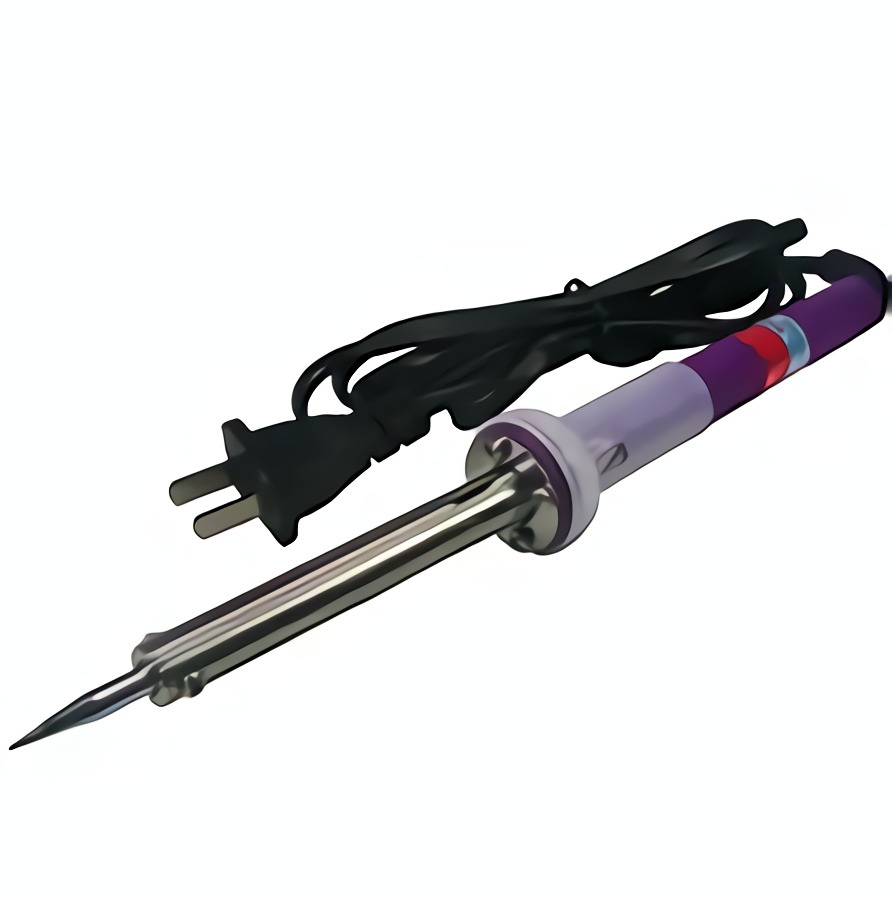

电烙铁主要用于焊接元件及导线，工作温度相对较高，在使用前同样需要通电并预热3-5分钟。在使用时应右手持电烙铁，左手用尖嘴钳或镊子夹持元件或导线，在烙铁头刃面粘上一定量的焊锡并将刃面紧贴在焊点处，电烙铁与水平面大约成60℃角以便于熔化的锡从烙铁头上流到焊点上，烙铁头在焊点处停留的时间控制在2～3秒钟然后抬开烙铁头，在焊点处的锡冷却凝固方可松开左手；在使用完毕后，同样应及时断电并将电烙铁放在支架上充分冷却，以防止事故的发生。

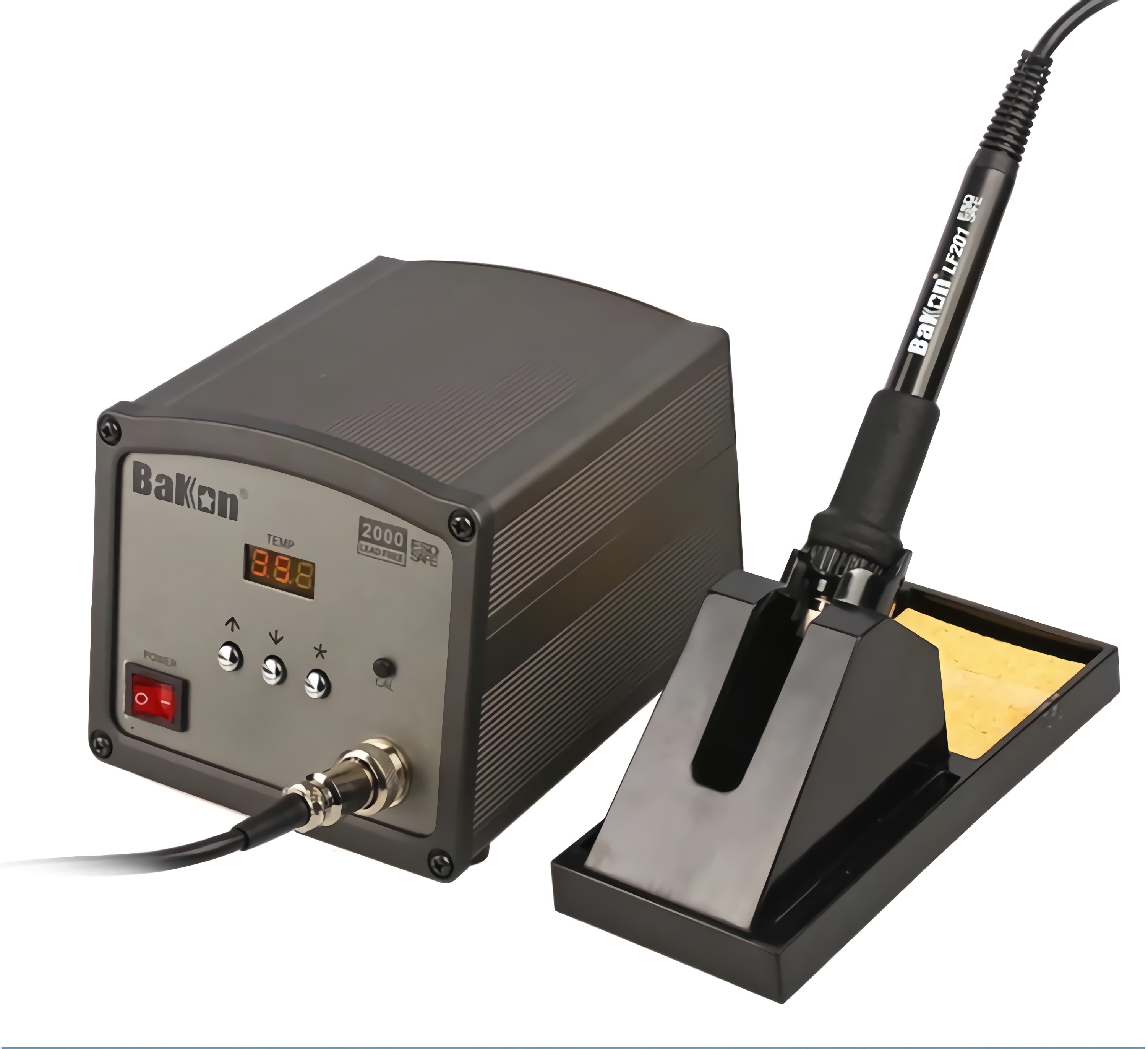

【电烙铁使用后同样需放置在专用支架上冷却】

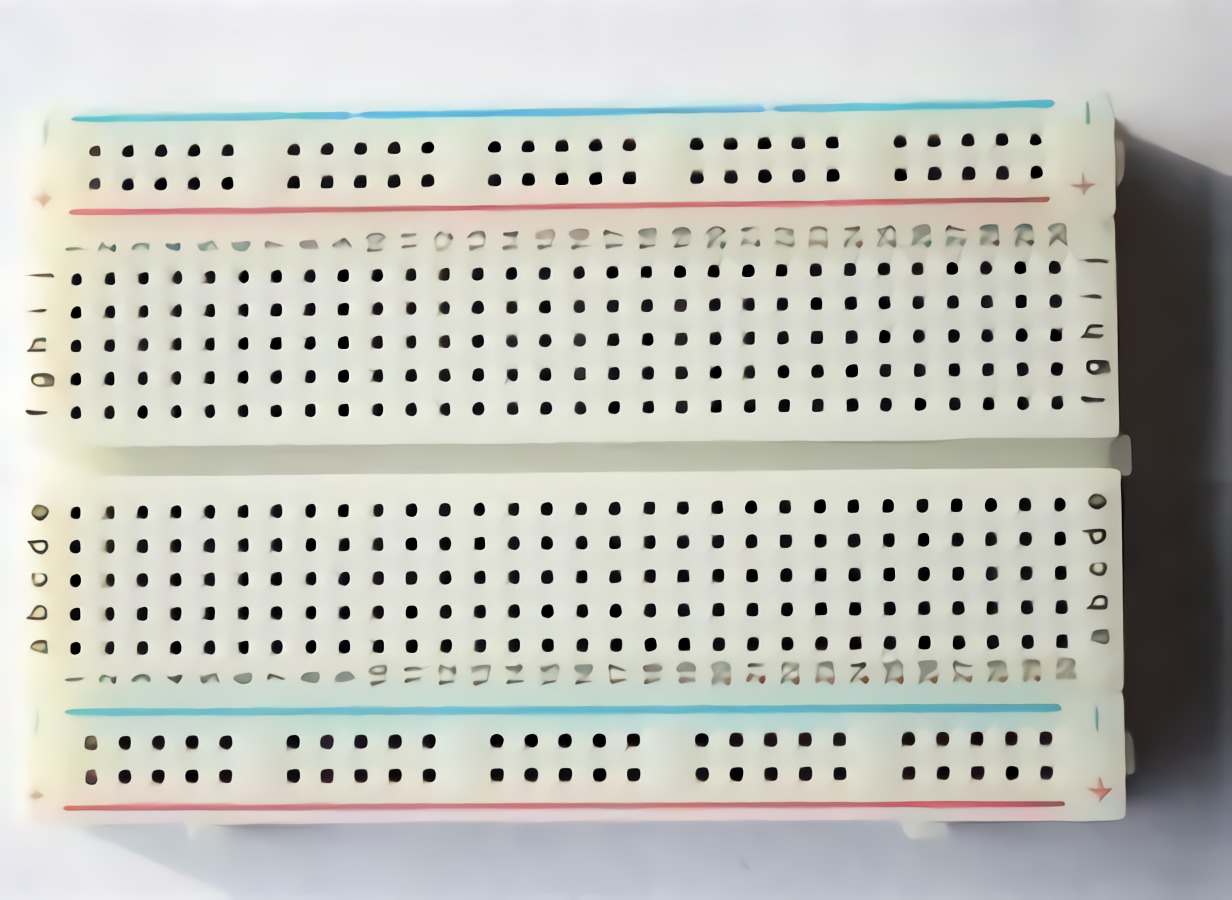

当然，很多时候我们希望随时的进行一些设备的测试或搭建临时电路，这时我们需要用到面包板与杜邦线。在使用面包板时应注意其孔位的连接特点，在典型的面包板上，每一行数字中，标有abcde、fghij的孔位分别连通，面包板两侧的+与-标示线所对应的孔位分别连通。在实验时通常将电源的正负极分别于+和-标示线所示的孔位相连，以便面包板上的元器件获取电源和接地，另外通常将采用双列直插封装方式的芯片对齐面包板中心的凹槽插入面包板，以使芯片中的每一个引脚能够在特定标号的数字行中引出，便于使用万用表和其他元器件在引出的引脚孔位获取信号。

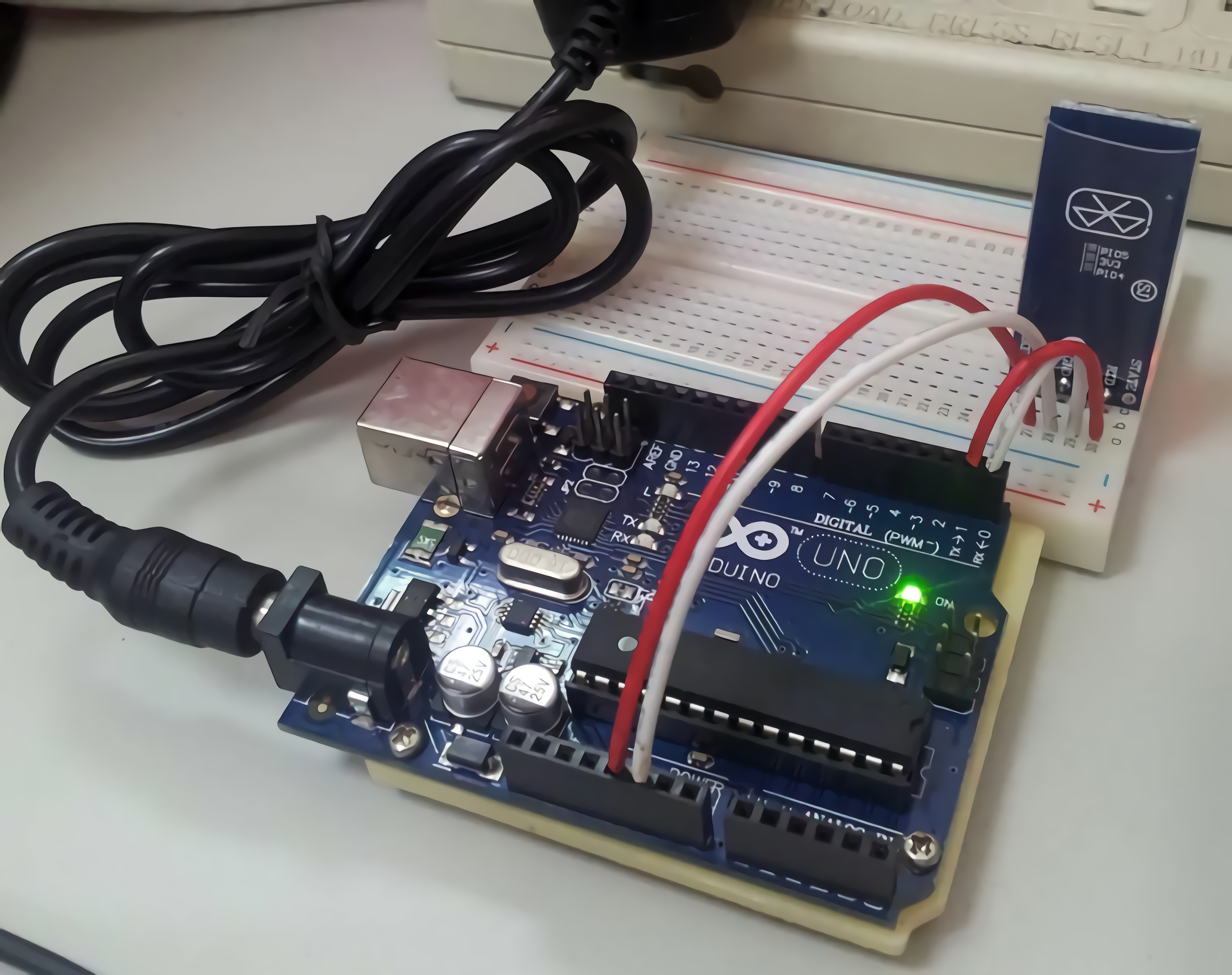

【使用杜邦线、面包板搭建临时电路进行设备测试】

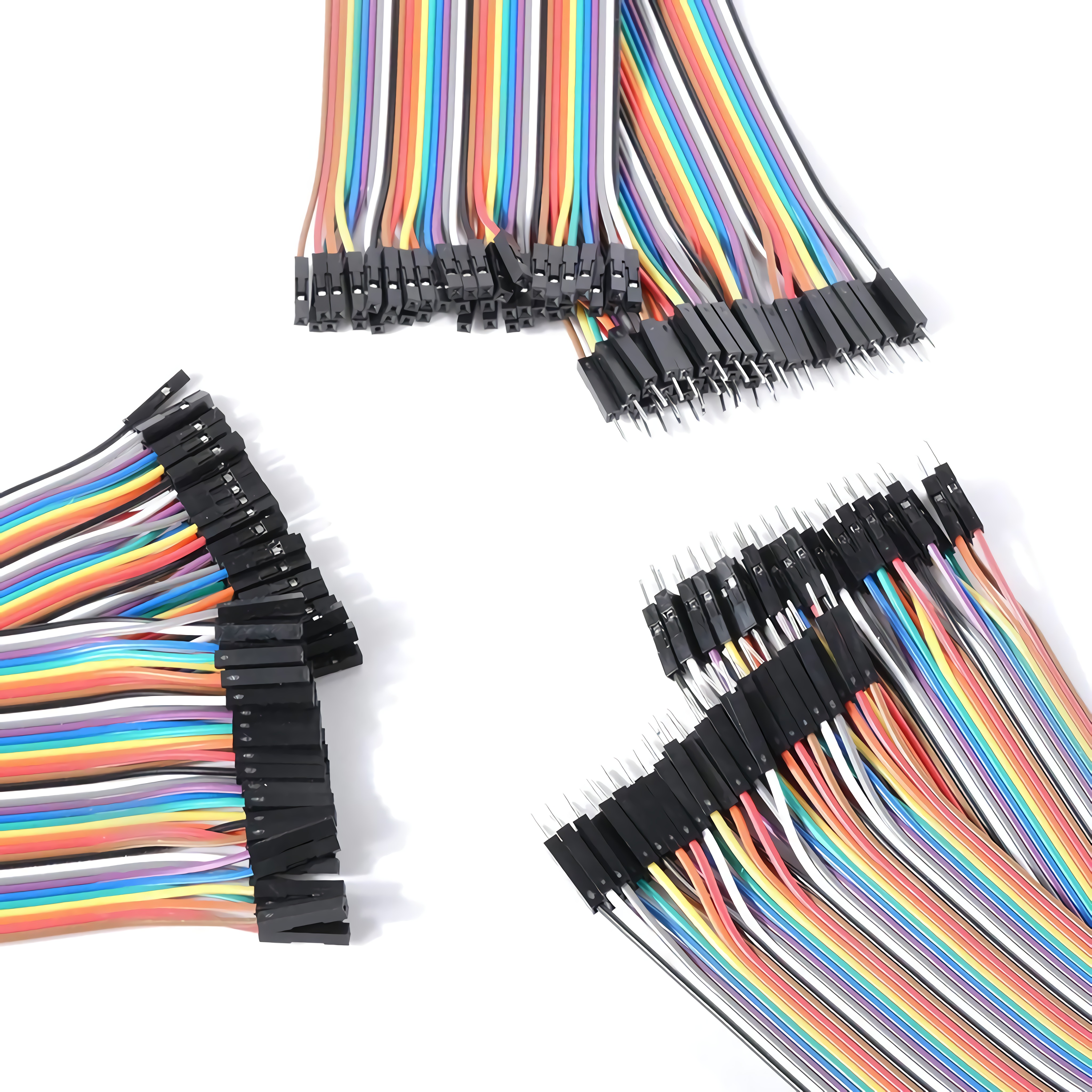

杜邦线通常用于连接面包板、元器件，以及连接开发板上的GPIO接口，分为公对公、公对母、母对母三种类型，长度与颜色各异。在使用时应注意握持绝缘区域、避免触碰引脚，接线与拔线时应上下垂直插拔，在实验中可以通过不同颜色的杜邦线区分各个信号，以避免连接错误。

【使用不同颜色的杜邦线连接区分各信号】

万用表也是一类必不可少的DIY工具。在本节课程的最后，请同学们回忆一下在中学进行电类实验时所用到的万用表，思考，在使用万用表的时候，要注意哪些问题呢？请通过讨论版块告诉我们。

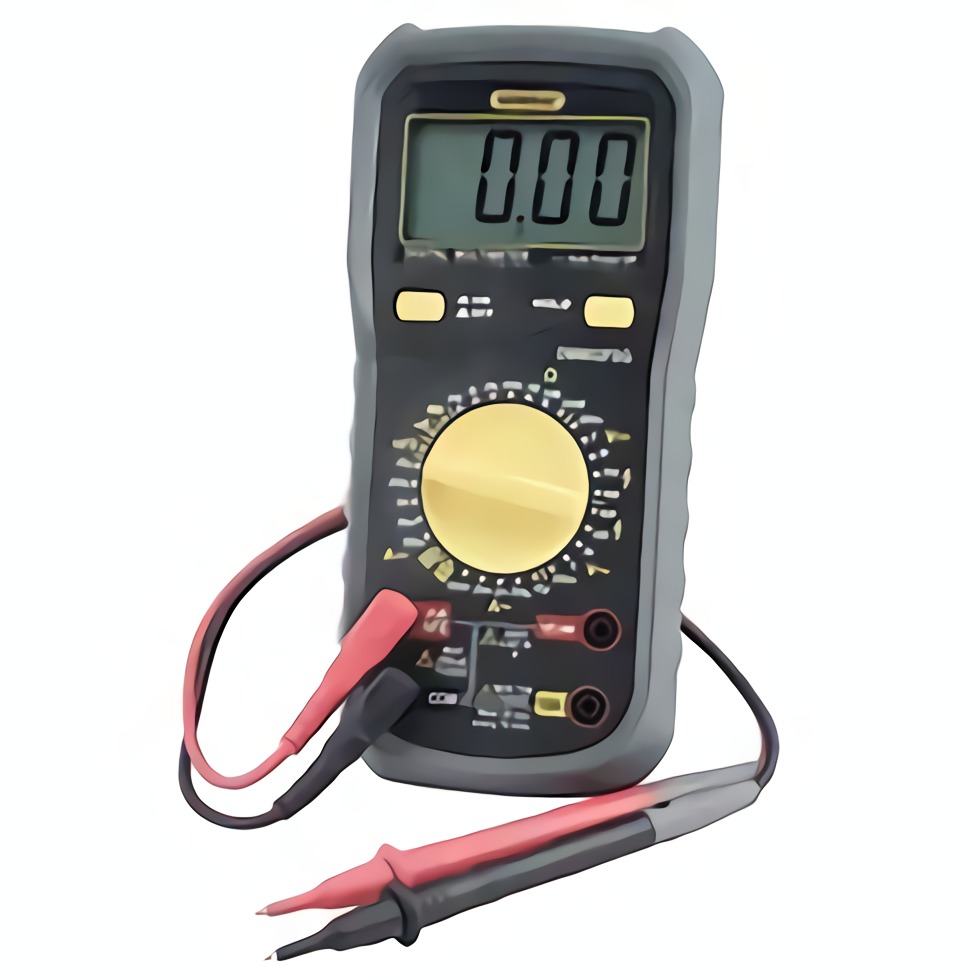

【万用表】
