【知识与技能】

1.初步学会用刻度尺、烛焰、凸透镜等器材探究凸透镜成像规律。

2.能运用凸透镜成像规律解释有关现象。

3.通过合作、交流、分析、论证、归纳、表述等形式对透镜的成像规律有较好的感性和理性认识。

【过程与方法】

1.尝试用“实验--分析--归纳”的科学探究方法去探究科学规律。

2.培养学生分析试验结果、从中得出规律的能力，培养创造力和创造性思维。

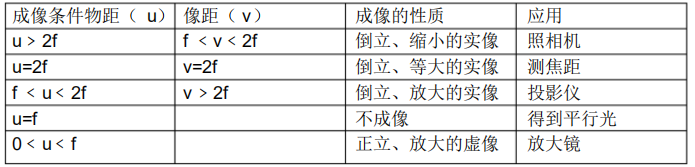

凸透镜成像与物距的关系（实验）

实验原理：光的折射

实验器材：凸透镜、光屏、蜡烛（ F 光源）、光具座

注意事项：“三心同高”即蜡烛的焰心、透镜的光心、光屏的中心在同一高度上；又叫“三心共线”

注：使用放大镜时，要让物体更大，应该让放大镜远离物体；

口诀：一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。物近像远像变大；物远像近像变小。

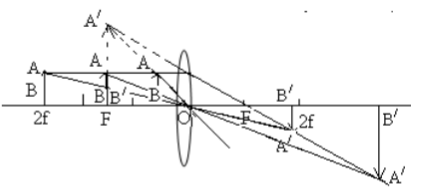

光路图

1、过光心的光线经透镜后传播方向不改变，如下图：

2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：

3、经过凸透镜焦点的光线经凸透镜后平行于主光轴； 射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：

4、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成；

粗测凸透镜焦距的方法

1. 使凸透镜正对太阳光（太阳光近似平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

2. 利用凸透镜成像原理，凸透镜成倒立、等大实像时:

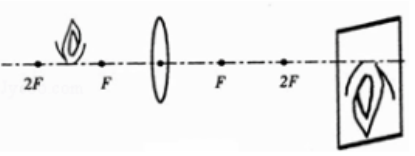

应用如图所示的凸透镜成像规律制成的光学设备是（ ）。

A．投影仪    B．放大镜    C．照相机    D．潜望镜

【答案】 A
