1 实验目的及要求

掌握Boson NetSim软件的基本操作，能够通过该软件画出网络拓扑结构图，并能够配置简单网络的静态路由表。

2 实验计划学时

本实验2学时完成。

3 实验器材

PC机1台（WindowsXP系统），Boson NetSim5.31版软件1套。

4 实验内容

4.1 Boson NetSim的安装

【操作1】

（1）在光盘中，执行“实验21”| bosonnetsim | boson netsim 5.31.exe ，进行软件安装。在软件的安装过程中，所有过程均按照其默认设置，即可顺利将试用版安装完毕。

（2）然后执行“开始”|“程序”| Boson Sofeware | Boson NetSim | Boson NetSim ，第一次启动该软件。

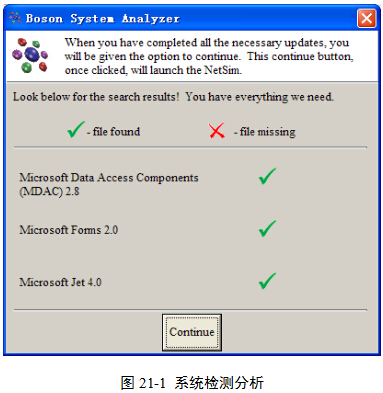

首次启动时，软件本身会对操作系统进行分析检测，检测其必需的组件是否安装。若所需组建全部安装，则会出现图21-1所示，告知用户可以继续进行。否则，用户需要安装所缺组件。

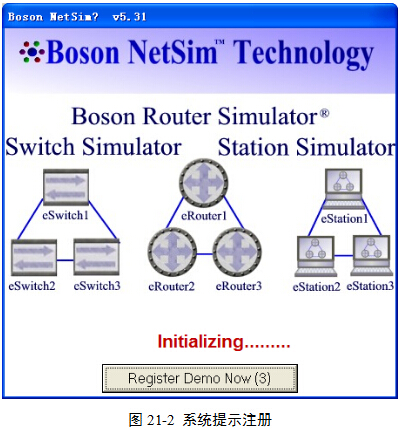

（3）单击Continue按钮之后，就可以启动Boson NetSim软件。在图21-2中，单击Register Demo Now按钮，进行软件注册。注册完毕后，即可正常使用。



声明：此软件仅供个人用于学习、研究，不得用于商业用途，如果喜欢，请向软件作者购买正版

4.2 Boson NetSim组件功能简介

（1）Boson Network Designer是用来绘制网络拓扑图的。在路由器模拟过程中，可以先通过此组件绘制网络拓扑图。然后再对各个路由器、交换机进行配置。

（2）Boson NetSim是用来配置路由器的主要工作界面。但是其功能不仅仅局限于配置路由器，它还可以配置拓扑图中的交换机和PC机。

4.3 绘制网络拓扑结构图

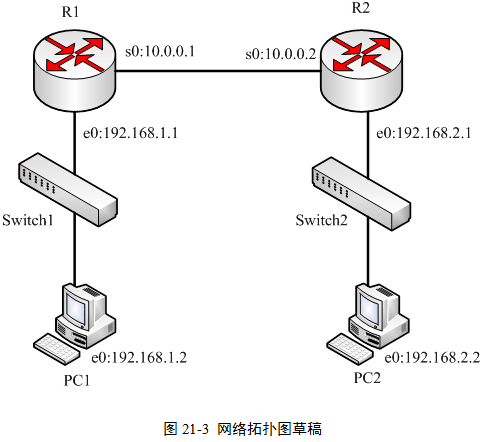

本实验中的将要使用的网络拓扑图草稿已经画出，图21-3。各个主要参数已经在图中注明。在配置静态路由表之前，需要用Boson Network Designer重新绘制该图。

4.3.1 添加设备

【操作2】

（1）打开Boson Network Designer的工作界面，准备绘制网络拓扑图。

（2）在Available Routers列表中，单击型号为805的路由器，将其拖动到工作区。路由器名称设置为Use Default Name，然后单击Apply按钮。这时，工作区就有了一个名称为Router1的路由器。

（3）重复本操作第2步，再添加一个路由器Router2。

（4）在Available Switches列表中，单击型号为1912的交换机，将其拖动到工作区，名称为其默认的Switch1。

（5）重复本操作第4步，再添加一个交换机Switch2。

（6）在Other Devices列表中，单击PC，将其拖动到工作区，名称为其默认的PC1。

（7）重复本操作第6步，再添加一个PC，名称为其默认的PC2。

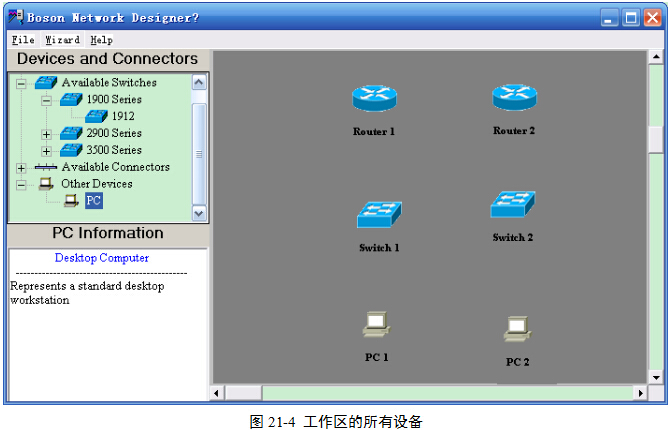

添加完毕，工作区将会有6个设备，图21-4。

4.3.2 连接设备

【操作3】

（1）在Router1图标上右击，在弹出菜单中执行Add Connection to | Serial 0 命令，表示要在Serial 0上进行连接。

（2）在Select Serial connection type对话框中单击第一个单选按钮，表示通过点对点串口电缆进行连接，图21-5。然后单击Next按钮。

（3）在New connection对话框中，单击即将连接到的设备及其接口。实验要求Router1的Serial 0连接到Router2的Serial 0，图21-6。然后单击Finish按钮。

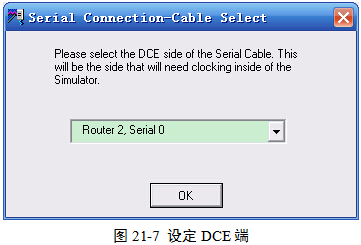

（4）设定串口电缆的DCE端。DCE端需要在路由器中设置其时钟频率。这里就以Router2的Serial 0为DCE端，图21-7。然后单击OK按钮。



此时，从图上可以看出来，Router1和Router2之间就已经被连接起来了。

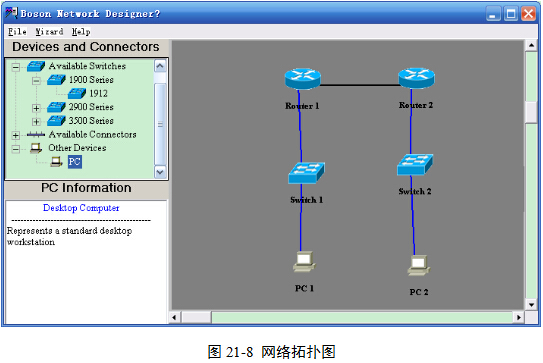

（5）重复上述操作，将Router1的Ethernet 0与Switch 1的Ethernet 0/1进行连接；将Switch1的Ethernet 0/2与PC1的Ethernet 0进行连接；将Router2的Ethernet 0与Switch2的Ethernet 0/1进行连接；将Switch2的Ethernet 0/2与PC2的Ethernet 0进行连接。连接完毕的网络拓扑图如图21-8所示。



（6）在菜单栏执行File | Save，将此图保存为network1.top，然后关闭Boson Network Designer窗口。

4.4 路由器配置

4.4.1 路由器接口配置

【操作4】

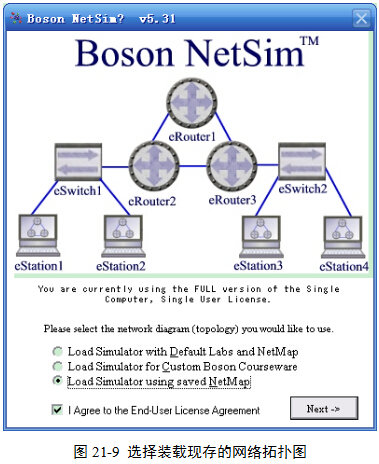

（1）执行执行“开始”|“程序”| Boson Sofeware | Boson NetSim | Boson NetSim ，在启动时，选择装载刚刚保存的网络拓扑图network1，图21-9。然后单击Next按钮，装载network1即可。



（2）在Control Pannel工作界面，单击导航栏的eRouters按钮，选择进入Router1配置界面。

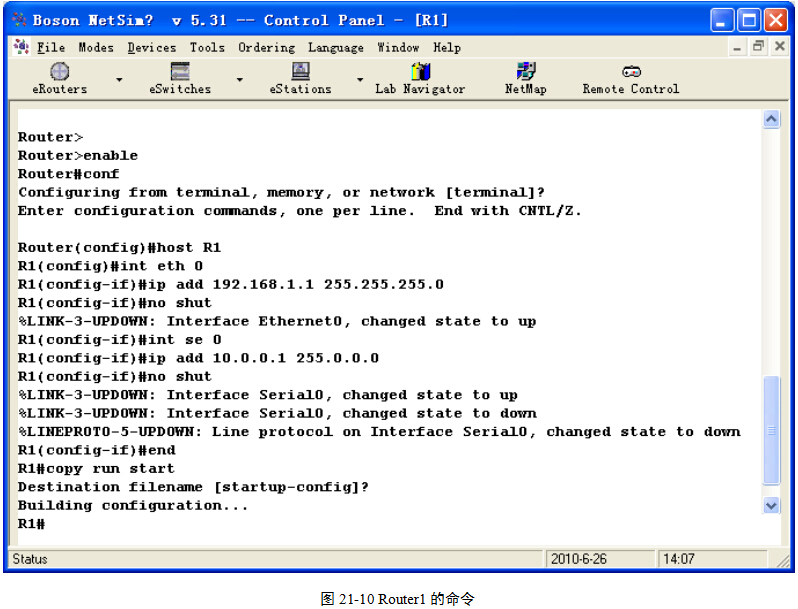

（3）进入Router1后，执行下列命令，图21-10。

提示：在命令提示符“>”或“#”后面的字符才是用户手动输入的命令，其余信息为执行该命令后，系统反馈信息。

该命令的主要作用如下：1设定路由器的名字为R1 2设定R1的eth 0的IP为192.168.1.1/24 3设定R1的se 0的IP为10.0.0.1/8。

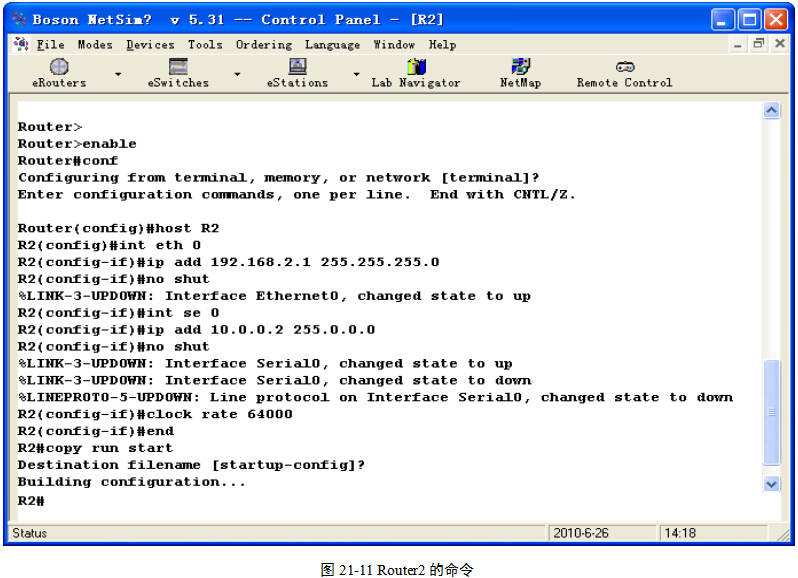

（4）进入Router2后，执行下列命令，图21-11。

提示：和前面一样，在命令提示符“>”或“#”后面的字符才是用户手动输入的命令，其余信息为执行该命令后，系统反馈信息。

该命令的主要作用如下：1设定路由器的名字为R2 2设定R2的eth 0的IP为192.168.2.1/24 3设定R2的se 0的IP为10.0.0.2/8 4设定DCE时钟频率为64000。

4.4.2 PC机参数配置

【操作5】

（1）在Control Pannel工作界面，单击导航栏的eStations按钮，选择进入PC1。

（2）由于PC机均是win98的系统，所以，需输入命令：winipcfg，配置命令。

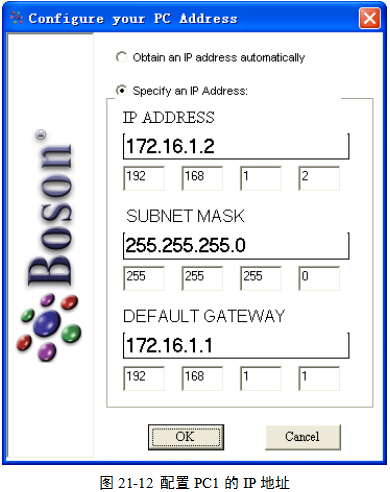

（3）配置PC1的IP地址为192.168.1.2/24，默认网关为192.168.1.1，图21-12，然后单击OK按钮。



（4）用上述同样的方法，将PC2的IP设置为192.168.2.2/24，默认网关为192.168.2.1.

4.4.3 静态路由表配置

【操作6】

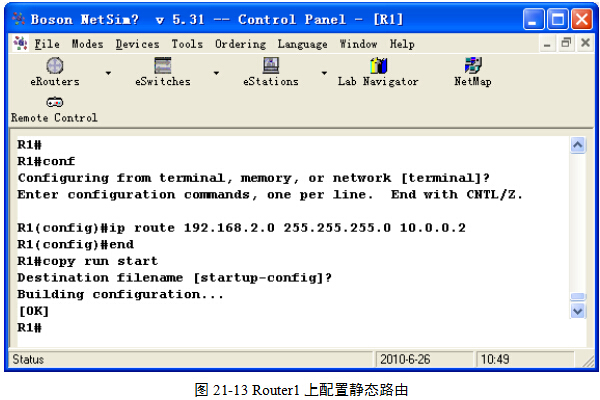

（1）进入Router1的配置界面，输入的命令见图21-13。

该命令行的主要作用是在Router1上创建一条到192.168.2.0/24网络的静态路由，其下一跳为Router2的se 0口。

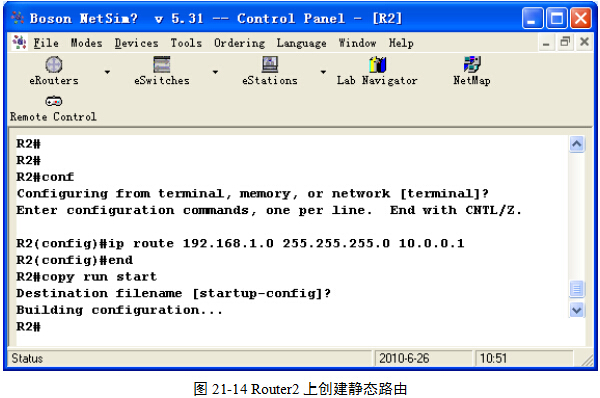

（2）进入Router2的配置界面，输入的命令见图21-14。

该命令行的主要作用是在Router2上创建一条到192.168.1.0/24网络的静态路由，其下一跳为Router1的se 0口。

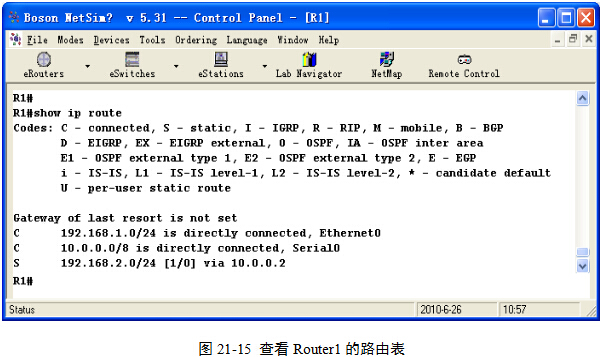

（3）配置完毕，在Router1上使用命令：show ip route，查看Router1的路由表，结果如图21-15。其含义为Router1上有三条路由，两条直连路由，分别是其连接的两个网络；一条静态路由，就是指向192.168.2.0/24这个网络的路由。

（4）在Router2上使用命令：show ip route，查看Router2的路由表，检验静态路由是否创建成功。







4.4.4 测试路由表

【操作7】

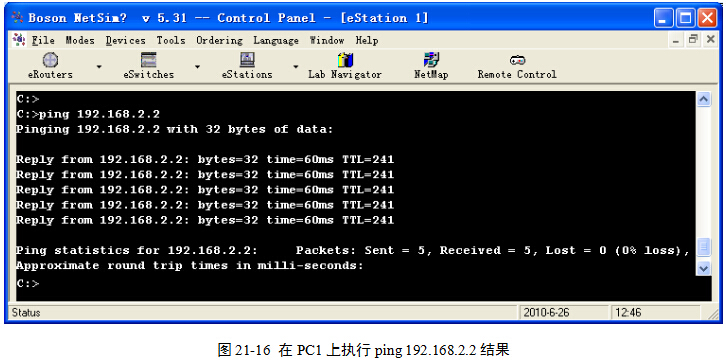

（1）PC1上输入命令：ping 192.168.2.2，结果如图21-16。表示PC1可以ping通PC2

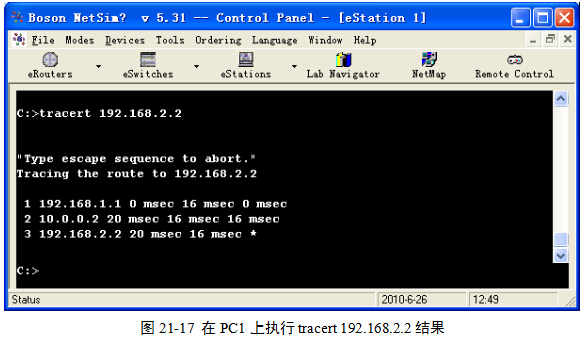

（2）PC1上输入命令：tracert 192.168.2.2，查看PC1到PC2的路由，图21-17。数据先被发送的192.168.1.1，然后被转发到10.0.0.2，最后到达192.168.2.2。说明手动创建的静态路由是能够正常工作。



（3）在PC2上执行命令：ping 192.168.1.2和命令：tracert 192.168.1.2，查看结果。

4.4.5 默认路由的配置与测试

在Router2上创建一条默认路由，默认路由指向Router1的se 0，然后在Router1上创建一个回环接口，并进行测试。

【操作8】

（1）进入Router2的配置窗口，输入命令：conf，进入配置模式。

（2）删除原有静态路由，输入命令：no ip route 192.168.1.0 255.255.255.0 10.0.0.1

（3）创建默认路由，输入命令：ip route 0.0.0.0 0.0.0.0 10.0.0.1，然后回车，输入命令：end.

（4）保存配置，输入命令：copy run start

（5）进入Router1的配置窗口，输入命令：conf，进入配置模式。

（6）进入回环接口配置模式，输入命令：int lo 0

（7）给回环接口配置IP地址，输入命令：ip add 172.24.1.1 255.255.0.0，然后回车，输入命令：no shut，回车，输入：end

（8）保存配置，输入命令：copy run start

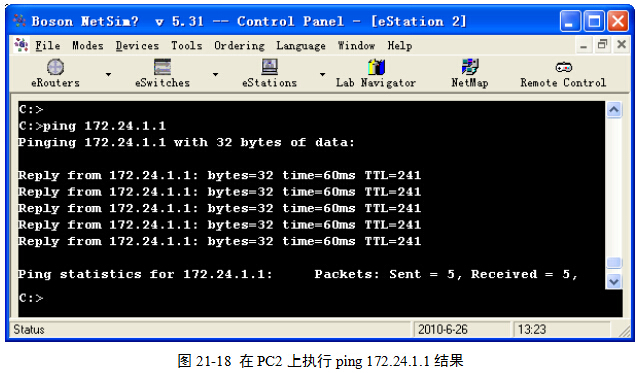

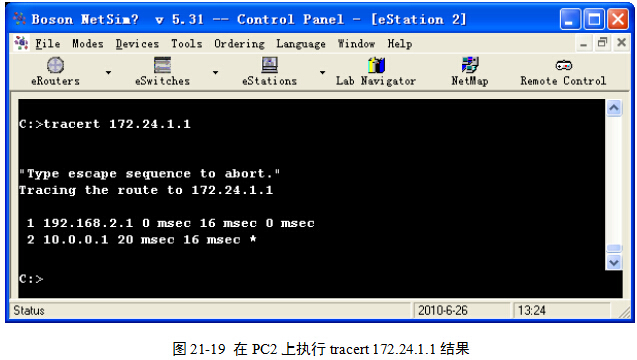

（9）在PC2上如入命令：ping 172.24.1.1和命令tracert 172.24.1.1，查看结果，图21-18和图21-19。说明默认路由能够正常工作。



（1）网络拓扑图的绘制方法。

（2）静态路由表的配置与测试方法。

（3）默认路由的配置与测试方法。
