1 实验目的及要求

了解访问FlexHammer24交换机的方法，掌握其VLAN配置方法，掌握VLAN之间的路由以及SuperVLAN的配置。

2 实验计划学时

本实验2学时完成。

3 实验器材

FlexHammer24型交换机1台，RJ45串口电缆1根，PC机4台及直通线若干。

4 实验内容

4.1 认识FlexHammer24交换机

FlexHammer24是北京港湾网络有限公司基于成熟的以太网ASIC技术和自主研发的HammerOS操作系统，在充分吸取业界三层交换技术成果的基础上开发的智能多层交换机。在具备传统三层交换机容量大、高速转发性能优点的同时，FlexHammer24增加了完善的运营、管理等电信级特性，能提供802.1x认证手段和计费、带宽控制、地址防假冒和SuperVlan等功能，支持PPPoE、Web认证，从而满足电信级以太网接入的要求。

4.2 访问交换机的方式

4.2.1 通过超级终端访问

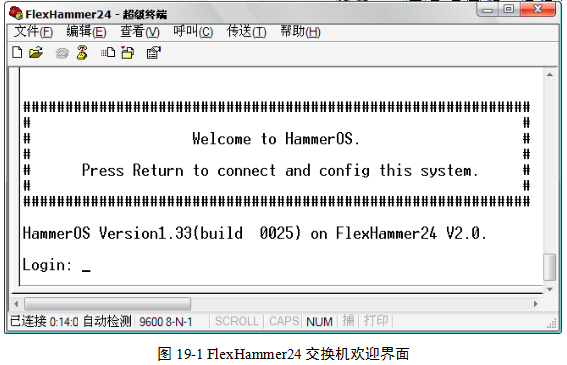

通过超级终端访问FlexHammer24交换机与实验18中访问uHammer1024的方法相同，本实验将不再赘述。当交换机通电自检后，超级终端上就会出现图19-1欢迎界面。



【操作1】

（1）输入用户名：admin。

（2）输入默认密码：harbour。交换机进入普通模式。普通模式只能查看相关信息，无法对交换机进行配置。

（3）输入命令：enable。准备进入配置模式。

（4）输入配置模式用户名：admin。

（5）输入配置模式默认密码：harbour，将登录成功。

4.2.2 通过Web访问

若要通过Web方式对交换机进行访问，首先必须对交换机内名字为default的VLAN配置一个IP地址，接下来才可以在IE中输入IP地址来访问。

【操作2】

（1）重复【操作1】，进入配置模式。

（2）输入命令：service webserver enable，开启Web服务。

（3）输入命令：show services，查看Web服务是否开启。

（4）输入命令config vlan default ipaddress 192.168.1.100/24，将default的IP地址设置为192.168.1.100。

（4）将1台PC机的网卡和交换机的任意端口用直通线相连。

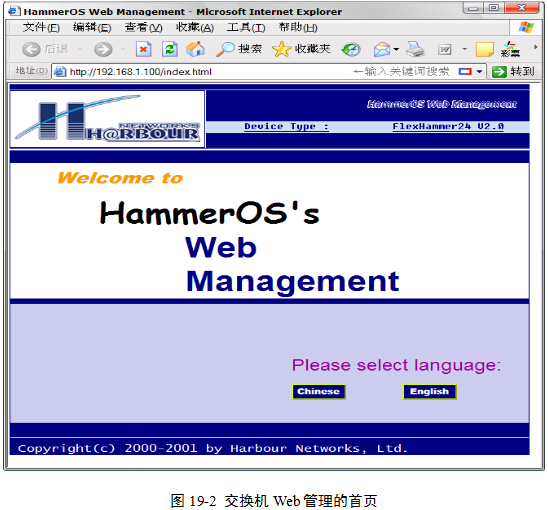

（5）打开IE，在地址栏输入：http://192.168.1.100，即可对交换机进行Web管理，图19-2。



4.2.3 通过telnet 访问

FlexHammer24交换机支持telnet访问方式。和Web访问一样，必须首先对交换机内名字为default的VLAN配置一个IP地址。

【操作3】

（1）重复【操作1】，进入配置模式。

（2）输入命令：service telnet enable，开启telnet服务。

（3）输入命令：show services，查看telnet服务是否开启。

（4）输入命令：config vlan default ipaddress 192.168.1.100/24，将default的IP地址设置为192.168.1.100。

（4）将1台PC机的网卡和交换机的任意端口用直通线相连。

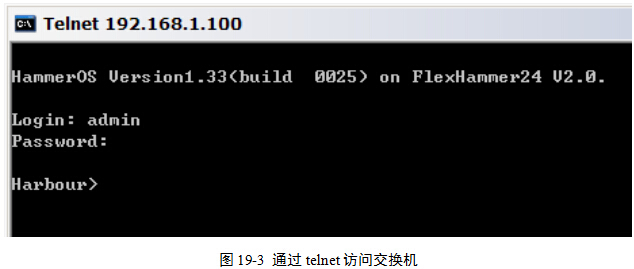

（5）打开PC机的命令提示符窗口，输入命令：telnet 192.168.1.100，输入用户名和密码后即可对交换机进行配置，图19-3。



4.3 交换机的VLAN配置

4.3.1 创建VLAN

【操作4】

（1）输入命令：create vlan market，创建1个名称为market的VLAN。

（2）输入命令：config vlan market add port 15-16 untagged，给market分配两个端口，分别是15号和16号，端口类型为untagged。

（3）输入命令：create vlan personnel，再创建1个名称为personnel的VLAN。

（4）输入命令：config vlan personnel add port 5-6 untagged，给personnel分配两个端口，分别是5号和6号，端口类型为untagged。

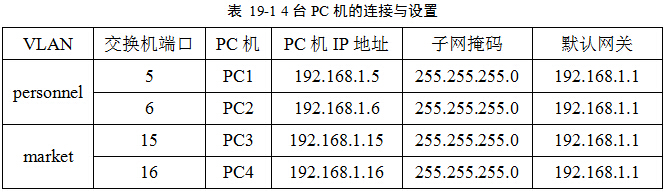

（5）按照表19-1设置和连接4台PC机。

（6）4台计算机尝试互ping和通过网上邻居互访。

提示：结果发现：同一VLAN内的计算机可以相互ping通，也可以通过网上邻居互访。不同VLAN内的计算机无法ping同，也不可以通过网上邻居互访。这是由VLAN性质所决定的。

4.3.2 配置VLAN间的直连路由

VLAN是一种高效的组网策略，它将一个大的广播域划分成了若干小的广播域，有效地避免了广播风暴对整个网络的影响。

但是，经过【操作4】的配置，发现不同VLAN内的计算机无法相互通信，其根本原因是各个VLAN之间没有可以利用的路由。

在这里，我们来配置不同VLAN之间的直连路由。VLAN能够被路由的前提是各个VLAN需要配置不同网段的IP地址。这个IP地址即是该VLAN的路由地址，也是网关地址。

【操作5】

（1）输入命令：config vlan market ipaddress 192.168.2.1/24，给market配置的IP地址为192.168.2.1/24。

（2）输入命令：config vlan personnel ipaddress 192.168.3.1/24，给personnel配置的IP地址为192.168.3.1/24。

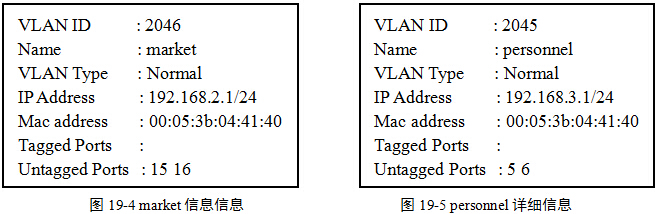

（3）输入命令：show vlan market，查看market的信息，图19-4。

（4）输入命令：show vlan personnel，查看personnel的信息，图19-5。

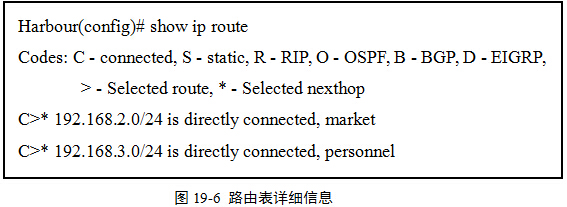

（5）输入命令：show ip route，查看路由表信息，图19-6。在路由表中，发现已经存在了两条直连路由。这是由于给VLAN分配了IP地址后，交换机就自动创建了相关的直连路由。若没有这两条直连路由，可以手动创建这两条直连路由。创建直连路由的命令如下：

ip route 192.168.2.0/24 vlan market

ip route 192.168.3.0/24 vlan personnel

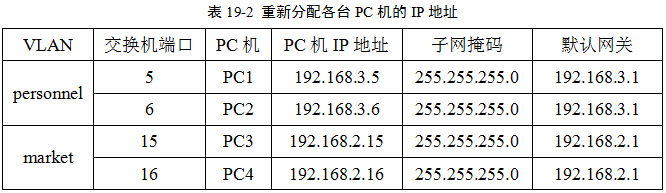

（6）按照表19-2，重新设置4台PC机的IP地址。

（7）互连测试。

通过网上邻居，发现PC1和PC2在一个局域网，PC3和PC4在一个局域网。

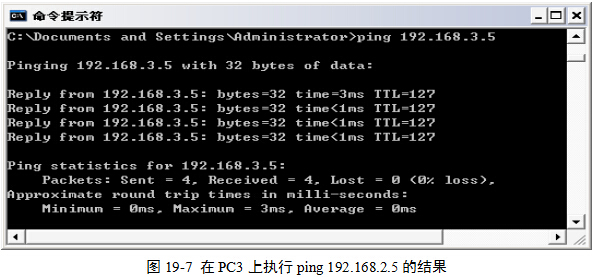

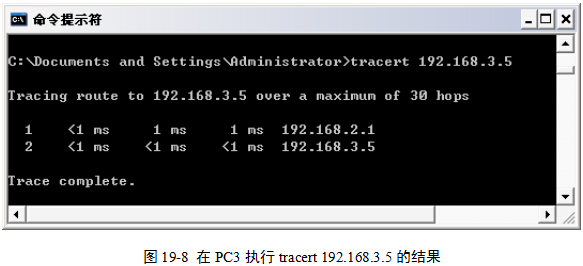

在PC3上ping PC1的IP地址，结果可以ping通，TTL减少1，图19-7。这表明经过一次路由，但是通过网上邻居无法访问PC1。在PC3上运行tracert命令，查看PC3到PC1的路由，结果如图19-8。





其余测试，请读者自行完成。结果表明：在交换机上创建VLAN之间的直连路由，结果是成功的。不同VLAN间的计算机成功实现互访。

4.4 超级虚拟局域网（SuperVLAN）设置

4.4.1 认识超网

通过VLAN之间的直连路由，可以使各个VLAN之间的计算机自由通信。但是这也随之带来一个问题：每一个VLAN不管有多少台计算机，它都需要一个独立的网段。若VLAN较多的话，必然造成大量的IP地址浪费。

超网（SuperVLAN）可以带来的好处是帮助供应商提高IP地址的利用率，通过聚合可以使所有的在同一子网上的客户（终端用户）通过统一的路由去使用不同的广播域。给超网分配一个子网地址，指定超网的路由地址，其他剩余的地址可以分配给各个主机使用。好像他们只是在同一个大的子网。然后把这个大的子网任意分成若干个 “子网”。这些主机的子网掩码完全相同。超网下面只包含子网，不能指定主机。由于各个子网（sub_VLAN）不需要真正的子网网段，有效地提高了IP的利用率。这样的子网可以分配足够小，而且可以方便扩展，无需重新定义子网的大小。出于安全目的，可以阻止子网间的相互直接访问，要相互通信需通过路由（因为所有子网的路由都是超网的路由地址）。如果不使用超网，每个子网需要设置一个路由地址，而且要分配一个子网地址，结果必然有很多地址被空闲。比如说你的网络的总容量只需要3个C类地址的子网，可能不得不申请使用一个B类的地址，而B类地址数量又很少，因此会造成地址空间的紧张，浪费资源。

4.4.2 创建超网

本实验将创建一个名为mysuper的SuperVLAN，然后将前面【操作5】中创建的两个VLAN作为mysuper的子网添加进来，然后再进行测试。

【操作6】

（1）输入命令：create vlan mysuper，创建一个VLAN，名字叫mysuper。

（2）输入命令：config vlan mysuper ipaddress 192.168.4.1/24，给mysuper指定一个路由地址。

（3）由于SuperVLAN的子网不能有IP地址，所有必须将market和personnel的IP地址删除。

输入命令：no vlan market ipaddress，删除market的IP地址。

输入命令：no vlan personnel ipaddress，删除personnel的IP地址。

（4）输入命令：config vlan mysuper add subvlan market，将market作为mysuper的子网添加到mysuper下。此时，mysuper将自动由VLAN升级为SuperVLAN。

（5）输入命令：config vlan personnel add subvlan personnel，将personnel作为mysuper的子网添加到mysuper下。

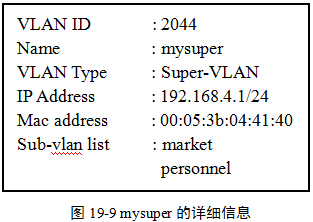

（6）输入命令：show vlan mysuper，显示mysuper的详细信息，图19-9。注意，其中的VLAN Type这一项由Normal变为了Super-VLAN，Sub-VLAN也都详细列出。

（7）输入命令：config proxyarp supervlan mysuper enable，开启SuperVLAN的PROXYARP功能。开启此功能后，各个子网内ARP协议无法解析的包将都被转发到SuperVLAN的路由地址，即192.168.4.1。然后再由路由地址转发到目标子网或外网。其路由地址在这里充当着代理网关的作用。

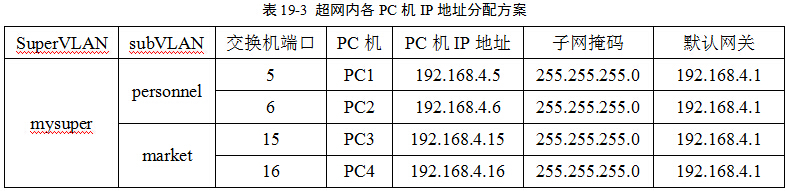

（8）按照表19-3的方案，再次修改4台PC机的IP地址。

（9）互联测试。

通过4台PC机的网上邻居互访情况，可以判断出PC1和PC2在同一个局域网，PC3和PC4在同一个局域网。

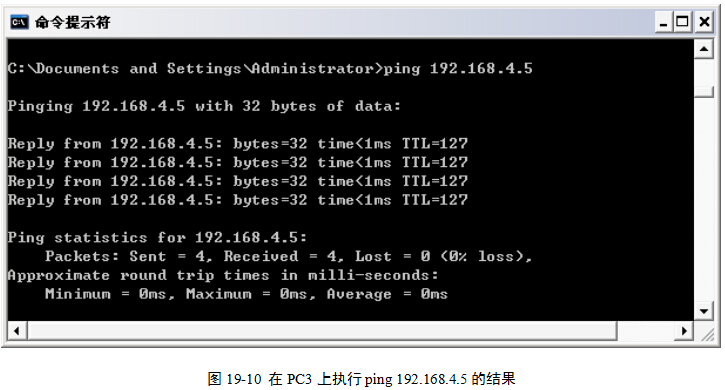

在PC3的cmd命令窗口执行ping命令来pingPC1的IP地址，发现可以ping通，结果如图19-10所示。它表明PC3和PC1之间存在路由。而TTL值减少1，表明只经过一次路由。

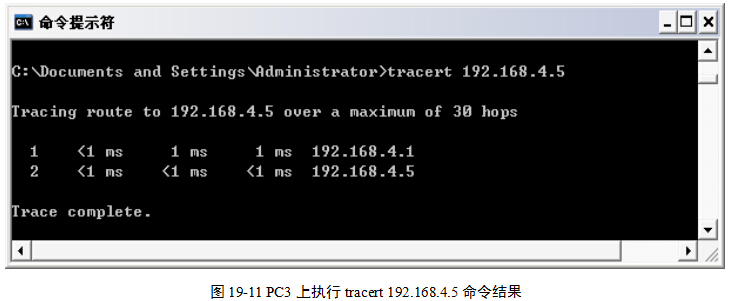

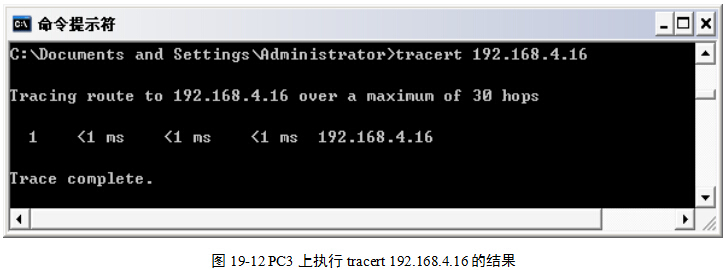

在PC3的命令提示符窗口执行tracert命令：tracert 192.168.4.5和tracert 192.168.4.16，结果分别见图19-11和图19-12。经对比两次执行的结果可以发现，两个子网间的路由地址其实就是之前设置的SuperVLAN的IP地址。



（1）【操作4】中，表16-1中的默认网关能否省略？省略后，影响不影响实验结果？

（2）【操作5】中，表16-2中的默认网关能否省略？省略后，影响不影响实验结果？

（3）不同VLAN内的计算机之间可以通过直连路由通信，也可以通过组建SuperVLAN来通信。请问这两种通信方式分别有什么优点和缺点？

（1）如何在FlexHammer24下创建VLAN、分配端口？

（2）如何创建VLAN之间的直连路由？

（3）如何组建SuperVLAN，并保证其不同子网的计算机之间可以相互？
