IPSec（IP Security）是一种由IETF设计的端到端的确保IP层通信安全的机制。IPSec不是一个单独的协议，而是一组协议，IPSec协议的定义文件包括了12个RFC文件和几十个Internet草案，已经成为工业标准的网络安全协议。

IPSec在IPv6中是必须支持的，而在IPv4中是可选的。

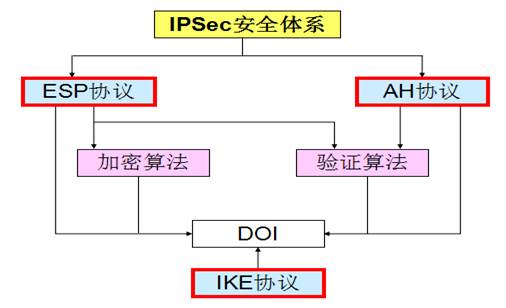

图1：IPSEC体系结构图

VPN是虚拟专用网（VirtualPrivate Network）的简称。它被定义为通过一个公用网络（通常是因特网）建立一个临时的、安全的连接，是一条穿过混乱的公用网络的安全、稳定的隧道。虚拟专用网是对企业内部网的扩展。虚拟专用网可以帮助远程用户、公司分支机构、商业伙伴及供应商同公司的内部网建立可信的安全连接，并保证数据的安全传输。

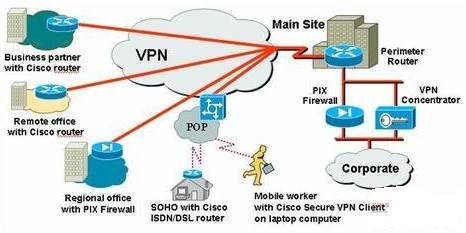

图2：VPN服务

（1）IPSEC的实施(1)：在主机实施

OS集成：IPSec作为网络层的一部分来实现

堆栈中的块：IPSec作为一个“楔子”插入网络层与数据链路层之间。

（2）IPSEC的实施(2)：在路由器中实施

原始实施：等同于主机上的OS集成方案，IPSec是集成在路由器软件当中；

线缆中的块（BITW：Bump-in-the-wire ）：等同于BITS，IPSec在一个设备中实施，该设备直接接入路由器的物理接口，不运行路由算法，只保障数据包的安全。

（3）IPSEC的传输模式

传输模式要保护的是IP包的载荷，通常情况下，只用于两台主机之间的安全通信。正常网络层次处理：

（4）IPSEC的隧道模式

隧道模式保护的是整个IP包。通常情况下，只要IPSec双方有一方是安全网关或路由器，就必须使用隧道模式。

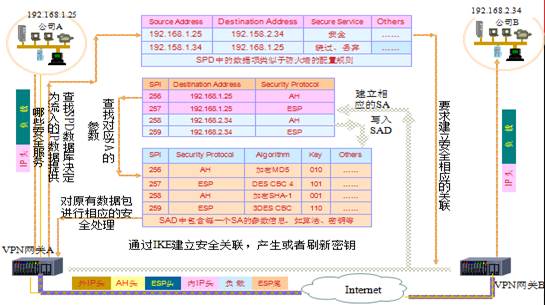

图1：一个完整的IPSecVPN工作原理

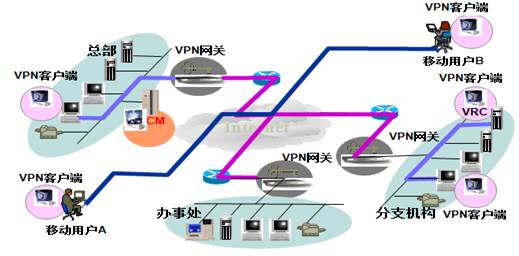

图2：VPN的部署
