1 实验目的及要求

掌握无线路由器的基本配置方法。

2 实验计划学时

本实验2学时完成。

3 实验器材

IP-COM无线路由器1台（其他牌子的亦可），具有无线网卡的笔记本电脑1台及直通线若干。

4 实验内容

4.1 认识无线路由器

无线路由器是带有无线覆盖功能的路由器，它主要应用于用户上网和无线覆盖。市场上流行的无线路由器一般都具有一些简单的网络管理功能，如DHCP协议服务、NAT防火墙、MAC地址过滤等等功能。

无线路由器好比将单纯性无线AP和有线宽带路由器合二为一的扩展型产品，它不仅具备单纯性无线AP所有功能，而且可支持局域网用户的网络连接共享，可实现家庭无线网络中的Internet连接共享，实现ADSL和小区宽带的无线共享接入。

无线路由器可以与所有以太网接的ADSL MODEM或CABLE MODEM直接相连，也可以在使用时通过交换机、集线器、宽带路由器等局域网方式再接入。其内置有简单的虚拟拨号软件，可以存储用户名和密码拨号上网，可以实现为拨号接入Internet的ADSL、CM等提供自动拨号功能，而无需手动拨号或占用一台电脑做服务器使用。此外， 无线路由器一般还具备相对更完善的安全防护功能。

与有线宽带路由器相比，无线路由器除了具有其全部基本功能外，还多了终端无线接入的功能。其连接与基本配置均与有线宽带路由器没有太大差别，本实验中将简要介绍其配置，而重点介绍其无线功能的配置。

4.2 无线路由器的连接

【操作1】

（1）接通无线路由器电源。

（2）用直通线将无线路由器的WAN口与网络管理部门分配的物理端口相连。若是采用ADSL拨号上网的用户，请将WAN口与Modem相连。

（3）将笔记本网卡接口与无线路由器的其中一个LAN口相连。

4.3 无线路由器的访问

【操作2】

（1）设置笔记本电脑的IP地址与无线路由器的Web管理IP地址在同一个局域网内。

无线路由器的Web管理IP地址可以在使用手册中查到。例如，其Web管理IP是192.168.1.1，那么，笔记本电脑的IP地址就可以设置成为192.168.1.2。

（2）打开笔记本电脑的IE，在地址栏内输入http://192.168.1.1，对无线路由器进行访问。

（3）输入无线路由器的用户名和密码，身份验证后，即可登录路由器的管理页面。

4.4 无线路由器的配置

4.4.1 WAN口配置

【操作3】

（1）执行导航栏的“高级设置”|“WAN口设置”命令，打开“WAN口设置”界面。

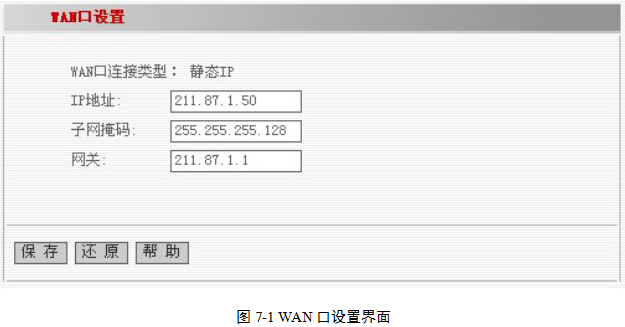

（2）输入网络管理部门分配的各项参数，图7-1。一般来说，这些参数不可任意更改。

4.4.2 LAN口配置

【操作4】

（1）执行导航栏的“高级设置”|“LAN口设置”命令，打开“LAN口设置”界面。

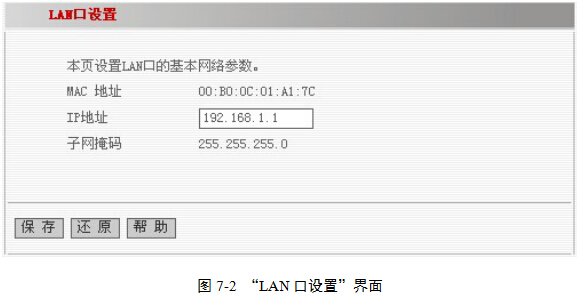

（2）将IP地址项目设置为192.168.1.1（默认值），图7-2。



4.4.3 DHCP服务器配置

【操作5】

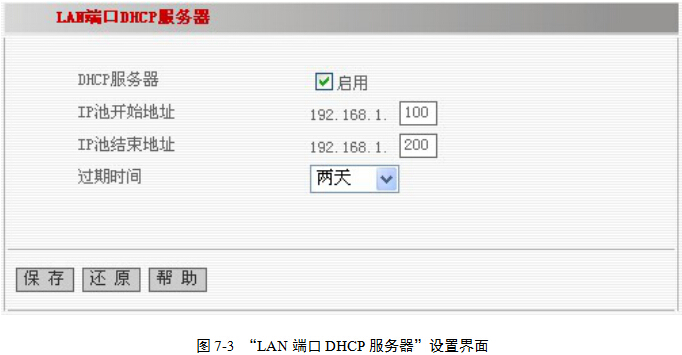

（1）执行导航栏的“DHCP服务器”|“DHCP服务设置”命令，打开“LAN端口DHCP服务器”设置界面，图7-3。

（2）通过复选按钮，选择启用DHCP服务器。

（3）设置地址池的范围。比如，从192.168.1.100~192.168.1.200。

（4）设置有效期。



4.4.4 无线设置

【操作6】

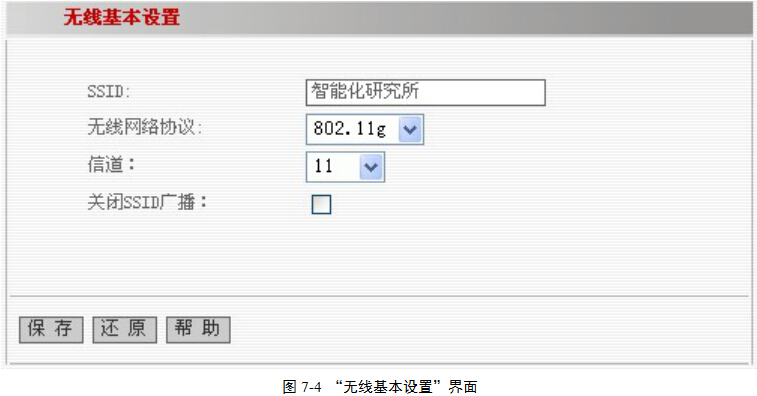

（1）执行导航栏的“无线设置”|“基本设置”命令，打开“无线基本设置”界面，图7-4。

（2）输入SSID的名称，例如：智能化研究所。SSID是这个局域网的标识符。

（3）选择一种无线网络协议。例如，选择802.11g，根据自己的无线网卡来选择。

（4）随机选择一个信道。

信道的作用就是为了防止附近的其他无线网络信号对此进行干扰。若发现有干扰，另外选择一个不同的信道即可。

（4）去掉“关闭SSID广播”的勾选状态，最好不要关闭SSID广播。

若关闭了SSID广播，那么终端设备就无法在自己的无线网络列表中发现该网络。但是，若明确知道了SSID的名称，并不影响终端设备的连接。

（5）单击保存。

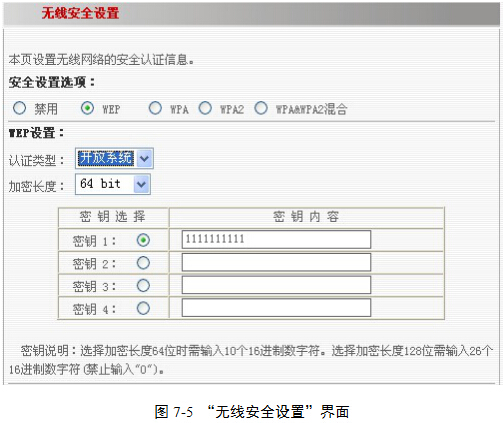

（6）执行导航栏的“无线设置”|“安全设置”命令，打开“无线安全设置”界面，图7-5。



（7）在“安装设置选项”中，通过单选按钮选择一种安全保护模式，例如，选择“WEP”。若选择“禁用”，则该无线网络没有密码，任何用户均可直接连接到该网络。

（8）设置密码，单击“保存按钮”。

4.5 安全接入无线网络

【操作7】

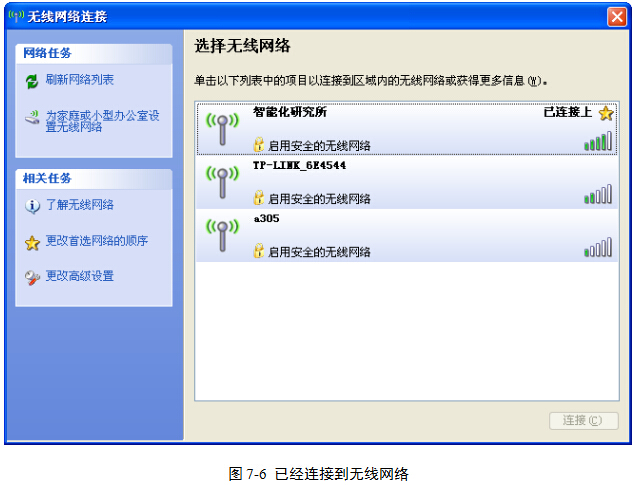

断开笔记本与无线路由器的有线连接。在笔记本电脑的无线网络列表里找到自己的无线网络，选中后，单击“连接”按钮，经过身份验证后即可接入无线网络，图7-6。

提示：通常情况下，对无线路由器进行首次配置时，常常采用有线连接进行配置。配置成功后，若要修改配置，采用有线连接或无线连接均可。



（1）若在无线设置中关闭了SSID广播，那么应该如何接入无线网络？

（2）在同一个无线路由器下，通过有线连接的计算机和通过无线连接的计算机是否在同一个局域网内？

（3）无线路由器能否降级为“无线交换机”使用？应该如何操作？

（1）无线路由器的无线设置中，应该设置哪些主要参数？

（2）笔记本电脑访问、配置无线路由器过程中，有哪几种连接方式？
