共享式网络当数据和用户数量超出一定的限量时，就会造成碰撞冲突，使网络性能衰退。而交换式网络则避免了共享式网络的不足，交换技术的作用便是根据所传递信息包的目的地址，将每一信息包独立地从端口送至目的端口，避免了与其它端口发生碰撞，提高了网络的实际吞吐量。共享式以太网与交换式以太网的区别如图1所示。

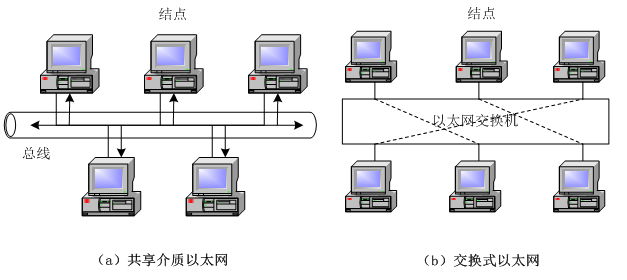

图1  共享式以太网与交换式以太网的区别

在星型拓扑结构中，网络中的各节点通过点到点的方式连接到一个中央节点(又称中央转接站，一般是集线器或交换机)上，由该中央节点向目的节点传送信息。中央节点执行集中式通信控制策略，因此中央节点相当复杂，负担比各节点重得多。

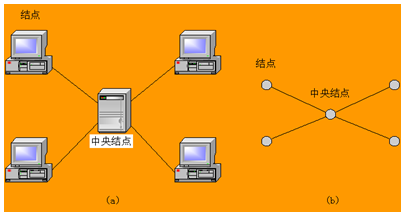

图2  星型拓扑

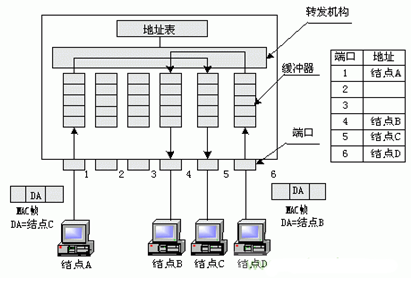

在地址表中注册登记 → 组数据帧，指定目的地址 → 通过端口缓冲发往控制中心 → 在控制中心完成端口 → 帧转发至指定的端口

①  低交换延迟

②  支持不同的传输速率和工作模式

③  支持虚拟局域网服务

参考文献：

1、交换式局域网 实现、运行和维护 Jnhn J.Roese著；高波等译，北京出版社，2004

2、交换式局域网 Jnhn J.Roese著；北京出版社，2000
