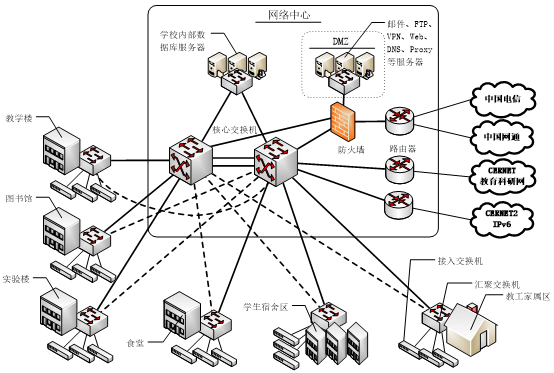

1、校园网建设的硬件设施中需要关注的问题：
（1）外网和内网之间的路由策略；
（2）交换机的三个层次：核心，汇聚，接入；
（3）结构化布线技术

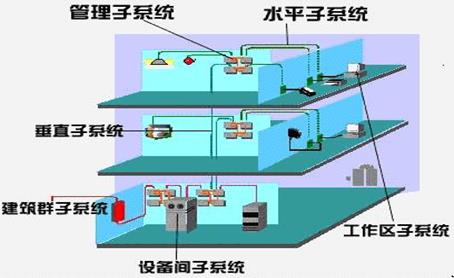

2、结构化布线技术的六个组成系统
① 工作区子系统
工作区子系统由终端设备连接到信息插座的连线（或接插软线）组成。该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。
目前最常用的是配合双绞线的RJ-45插座与连接电话线的RJ-11插座，前者广泛应用于局域网的连接之中，后者则广泛应用于电信系统的连接之中。工作区布线要求相对简单，这样就容易移动、添加或变更设备。不要安放在经常有人走动或容易被损坏的地方，以免因为人为原因造成线路损坏。
② 水平子系统
水平子系统是实现信息插座和管理子系统（跳线架）间的连接，即连接管理子系统至工作区。包括水平布线、信息插座、电缆终端及交换，指定的拓扑结构为星形拓扑。
由于工作区系统上所连设备的多样性，水平子系统的通信介质也是多种多样的。常用的介质包括100ΩUTP电缆、150ΩSTP电缆和62.5/125μm光缆。为了便于管理，最远的延伸距离不应超过90米，除了90米水平电缆外，工作区与管理子系统的接插线和跨接线电缆的总长可达10米。
③ 管理区子系统
管理区在配线间或设备间的配线区域，由交连互连配线架组成。它采用交连和互连等方式，管理垂直子系统和水平子系统的线缆。管理区为连通各个子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。
④ 垂直子系统
垂直子系统实现计算机设备，程控交换机（PBX），控制中心与各管理子系统间的连接，是整个结构化布线系统的骨干部分。包括主干电缆、中间交换和主交换、机械终端和用于主干到主干交换的接插线或插头。主干布线要采用星形拓扑结构，常用介质是大对数双绞线电缆、光缆。接地应符合EIA/TIA607规定的要求。
⑤ 设备间子系统
设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统的设备场所。EIA/TIA569标准规定了设备间的设备布线。它是布线系统最主要的管理区域，所有楼层的资料都由电缆或光缆传送到此
⑥ 建筑群子系统
建筑群子系统将一栋建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。比较常用的介质是光缆或大对数双绞线。它是整个布线系统中的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。EIA/TIA569标准规定了网络接口的物理规格，实现建筑群之间的连接。
3、南京农业大学工学院物理网络设计——结构化布线系统

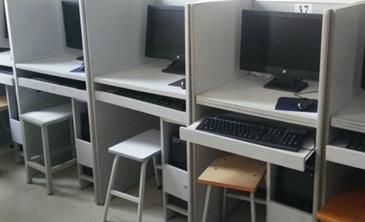

①工作区子系统（博远楼四楼B405C语言上机机房）：由设在各工作区内的信息插座到终端设备（打印机、PC等）之间的连接线缆构成

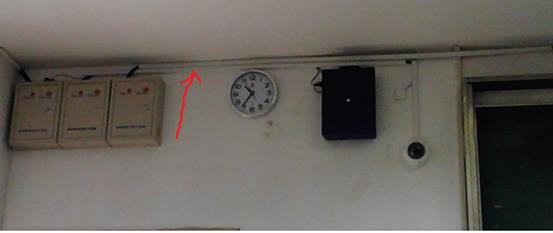

②水平干线子系统（汇贤楼C102）：将主干系统的线路延伸到
用户工作区子系统。水平水平干线子系统得数据、图形图像等电子信息交换服务和语音传输服务可以采用的线缆有100欧非屏蔽双绞线电缆、100欧屏蔽双绞线电缆、100欧同轴电缆和62.5、123um光纤。
③管理间子系统（13栋宿舍1楼，由宿舍阿姨管理）：由支连、互连、配架线和信息插座式配架线及相关跳线组成。下图的系统属于规模较小的结构化布线系统，不需要采用计算机进行管理，只需做到记录准确、及时更新、便于查询即可。
④垂直干线子系统（13栋2楼212宿舍旁）：由主设备间(如计算机房、程控交换机房)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
⑤设置间子系统（图书馆2号机房）：设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

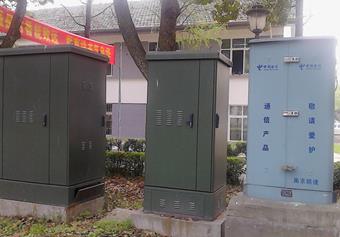

⑥建筑群子系统（育贤楼左方）：将一栋建筑的线缆延伸到建筑群内的其他建筑的通信设备和设施，它包括铜线、光纤，以及防止其他建筑的电缆的浪涌电压进入本建筑的保护设备。
