①网络空闲时，只有一个令牌在环路上绕行。令牌是一个特殊的位模式，其中包含一位“令牌/数据帧”标志位，标志位“0”表示该令牌为可用空令牌，标志位为“1”表示有站点正在占用令牌在发送数据帧。

②当有一个站点要发送数据时，必须等待并获得一个令牌，将令牌的标志位置为“1”，随后便可发送数据。

③环路中的每个站点边转发数据，边检查数据帧中的目的地址，若为本站点地址，便读取其中的数据。并设置相应的标识位，说明数据已经被接收。

④数据帧环绕一周返回时，发送站将其从环路上撤销。同时根据返回的有关信息确定所传数据有无出错。若有错则重发存于缓冲区的待确认帧。否则释放缓冲区中的待确认帧。

⑤发送站点完成数据发送后，重新产生一个令牌传至下一个站点，以便其他站点获得发送数据的许可权。

图1 令牌环网工作过程

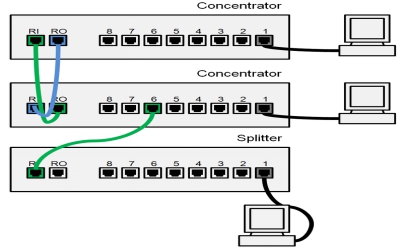

令牌环网可用于若干个工作站之间的连接。两台IBM Token Ring设备连成环，工作站通过他们的连接线直接连到IBM Token Ring 中间。

图2 令牌环网的工作场合

①优点：能提供优先权服务，有很强的实时性，在重负载环路中，“令牌 ”以循环方式工作，效率较高。

②缺点：控制电路较复杂，令牌容易丢失。

①起始定界符SD（1字节）：帧起始定界符

②访问控制AC（1字节）：基本功能是控制对环的访问

③结束定界符ED（1字节）：帧结束定界符

参考文献：

1、黄令恭. 令牌环网现况[J]. 小型微型计算机系统, 1988, 08期.

2、Sevick K C, Johnson M J. Cycle Time Properties Of The FDDI Token Ring Protocol[J]. IEEE Transactions on Software Engineering, 1987, 14(3):109-110.
