1   实验目的及要求

能够查看和正确配置本机IP地址；能够熟练使用ping，ipconfig，tracert命令，了解netstat，arp等常用的命令。

2  实验计划学时

本实验2学时完成。

3  实验器材

可以连接到Internet的PC机1台

4  实验内容

4.1 如何查看本机的IP地址

【操作1】

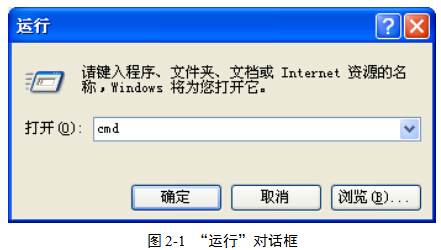

方法1：执行“开始”|“运行”，打开“运行”对话框，输入命令：cmd，单击“确定”按钮，图2-1。

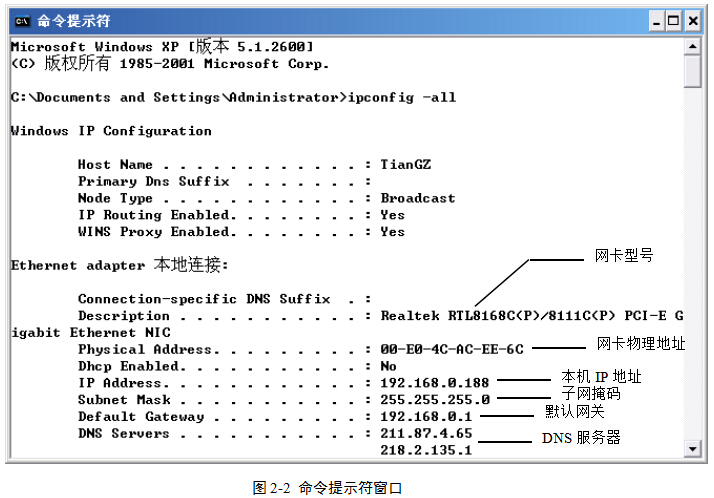

然后弹出“命令提示符”窗口，在该窗口中，输入命令：ipconfig –all，然后按回车键。窗口将显示本地连接的详细配置信息，图2-2。若不加参数-all，直接输入：ipconfig，则只能显示该网络连接的基本信息，无法显示详细信息。

提示：输入的命令中，连字符“-”前有1个空格，否则该命令无法执行。由于打开方式不同，“命令提示符窗口”的标题栏显示的内容也可能不同。本书以后统称通过cmd命令打开的窗口为命令提示符窗口。

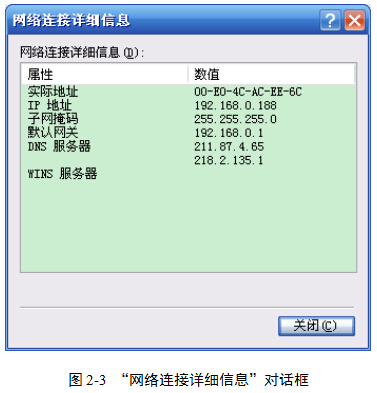

方法2：执行“开始”|“控制面板”|“网络连接”|“本地连接”|“支持”|“详细信息”，就可以打开“网络连接详细信息”对话框，图2-3，即可显示网络连接详细信息。

4.2 如何配置本机IP地址

【操作2】

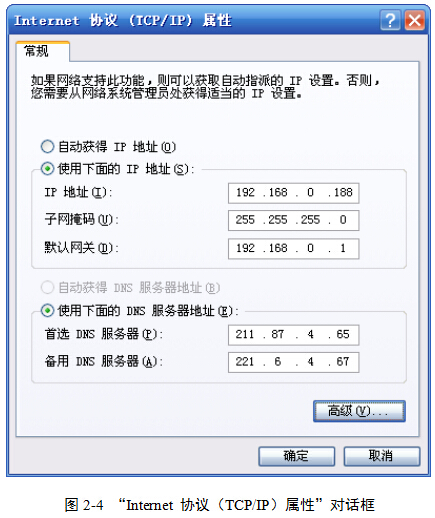

执行“开始”|“控制面板”|“网络连接”，右击“本地连接”图标，在弹出菜单中单击“属性”命令，打开“本地连接属性”对话框。在常规选项卡中，双击“Internet协议（TCP/IP）”项目，或者单击该项目，然后单击“属性”按钮，即可打开“Internet 协议（TCP/IP）属性”对话框，图2-4。在这里，可以输入网络管理部门分配给本机的IP地址。最后单击“确定”按钮即可。

4.3 使用ping命令检测网络的连通性

ping命令是网络中使用最频繁的小工具，主要用于测定网络的连通性。ping 程序使用ICMP协议简单地发送一个网络包并请求应答，接收请求的目的主机再次使用ICMP发回同其接收的数据一样的数据，于是ping 便可对每一个包的发送和接收报告往返时间，并报告无响应包的百分比，这在确定网络是否正确连接，以及网络连接的状况（包丢失率）十分有用。这里只介绍最简单的用法。

ping命令的主要参数如下：

-t：一直ping指定的计算机，直到按下Ctrl+C中断。

-a：将地址解析为计算机NetBios名。

-n：发送count指定的ECHO数据包数，通过这个命令可以自己定义发送的个数，对衡量网络速度很有帮助。能够测试发送数据包的返回平均时间，及时间的快慢程度。默认值为4。

-l：发送指定数据量的ECHO数据包。默认为32 字节；最大值是65500bytes。

【操作3】

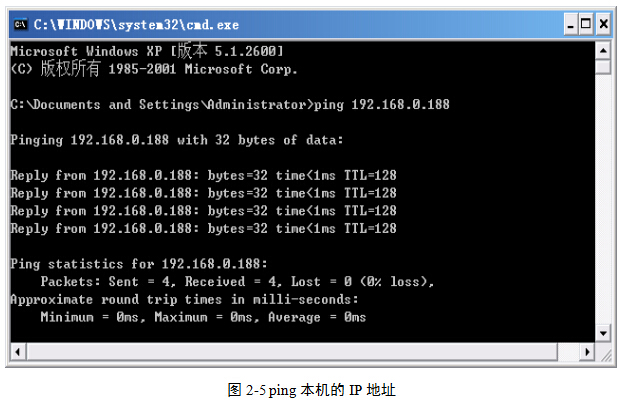

打开命令提示符窗口，输入命令：ping 192.168.0.188，然后按回车键，得到结果如图2-5所示。它表示本地计算机的网卡工作正常。其含义为：向IP地址为192.168.0.188的主机（即自己的网卡的IP地址）发送4个32Bytes的包，然后收到4个32Bytes的响应包，丢包率为0。

提示：做实验时，根据实际情况输入当前计算机的IP地址。查看本机IP地址的方法前文已经介绍，此处不再赘述。

现人工故意破坏网卡的正常工作，看看其效果又如何。

【操作4】

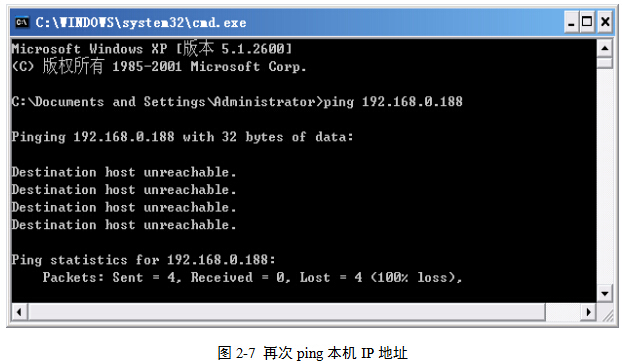

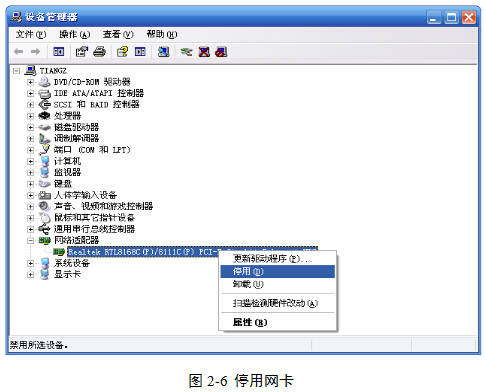

在桌面上，右击“我的电脑”图标，执行“属性”|“硬件”|“设备管理器”，在打开的“设备管理器”对话框中，找到网卡选项，右击该选项，单击“停用”命令，图2-6。然后在命令提示符窗口中，再次输入命令：ping 192.168.0.188，然后按回车键，会得到图2-7所示的结果。

提示：做实验时，根据实际情况输入当前计算机的IP地址。

通过对比【操作3】和【操作4】的结果，得出结论：可以通过ping本机IP地址的方式来检测网卡是否工作正常。如果工作正常，则显示应答结果；反之，则提示目标主机不可到达。

最后打开图2-6界面，右击网卡，单击“启用”命令，以便实验继续进行。

【操作5】

在命令提示符窗口中，输入命令：ping 192.168.0.1，然后按回车键。如果网络物理连接正常且IP地址配置正确的话，就会返回丢包率为0%的信息，与图2-5类似，否则就可以得到物理线路故障或者IP配置不正确的结论。

提示：此命令中的IP地址为本机的默认网关，做实验时应根据实际情况将其更改为自己的默认网关。查看本机默认网关的方法与查看本机IP地址的方法相同。



4.4 tracert命令的使用

tracert命令可以判断数据包到达目的主机所经过的路径，显示数据包经过的中继节点清单和到达时间。

（1）tracert命令的格式如下：

tracert [-d ][-h maximum_hops][-j host-list][-w timeout] target_name

（2）主要参数如下：

-d：不解析主机名。

-h maximum_hops：指定搜索到目的地址的最大跳数。

- j host-list：沿着主机列表释放源路由。

-w timeout：指定超时时间间隔（单位为毫秒）。

target_name：目标主机。

方括号里面的参数不是必需参数，可以连同方括号一起省略。

【操作6】

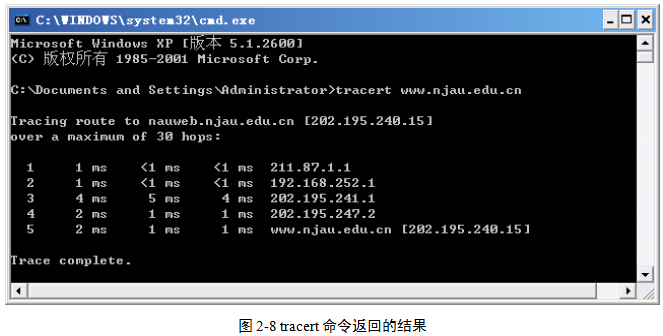

打开命令提示符窗口，输入命令：tracert  www.njau.edu.cn，然后按回车键，会得到结果如图2-8。



该图表明，从目前的计算机到www.njau.edu.cn服务器，共有5个中继节点，其清单依次为211.87.1.1→192.168.252.1→……如果某节点返回超时，则可以判断出该节点可能出现故障。

4.5 netstat命令的使用

netstat命令用于了解网络的整体使用情况，它可以显示当前计算机中正在活动的网络连接的详细信息。

（1）netstat的命令格式如下：

netstat [-a][-e][-n] [-s][-p proto][-r][interval]

（2）主要参数说明如下：

-a：显示所有主机连接和监听的端口号。

-e：显示以太网统计信息。

-n：以数字表格形式显示地址和端口。

-p proto：显示特定协议的具体使用信息。

-r：显示路由信息。

-s：显示每个协议的使用状态，这些协议主要有TCP、UDP、ICMP和IP。

【操作7】

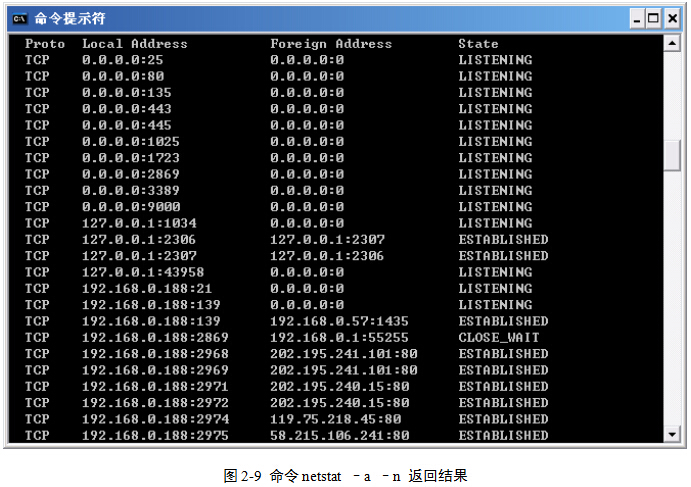

打开在命令提示符窗口，输入命令：netstat –a –n，然后按回车键，结果如图2-9。本条命令显示出本机的所有端口的使用情况。如果出现了不明连接，请检查本连接是否是木马或病毒所致。

提示：参数之间用空格分开。

4.6 arp命令的使用

ARP即地址解析协议，它是一个重要的TCP/IP协议，用于确定对应IP地址的物理地址（即网卡地址）。其实，ARP高速缓存里面的内容就是IP地址与物理地址的对应关系。

按照默认设置，ARP高速缓存中的项目是动态的，每当发送一个指定地点的数据包且高速缓存中不存在当前项目时，ARP便会自动添加该项目。一旦高速缓存的项目被输入，它们就已经开始走向失效状态。所以，需要通过ARP命令查看本地计算机ARP高速缓存中的内容时，最好先使用ping命令。

【操作8】

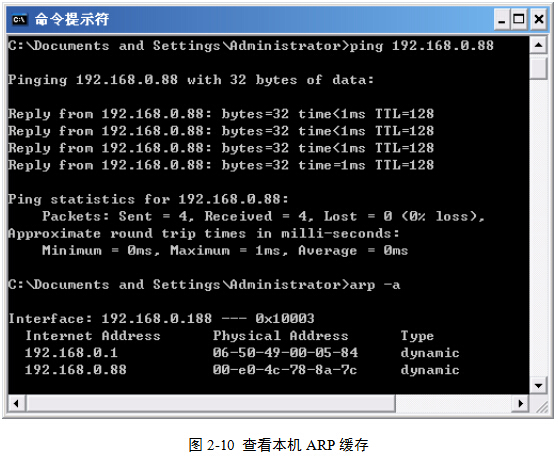

打开命令提示符窗口，输入命令：ping 192.168.0.88，然后按回车键。执行完毕后，在该窗口快速输入命令：arp –a，然后按回车键，就会显示本机的ARP缓存信息，图2-10。通过此信息，可以查询192.168.0.88对应的物理地址以及网关的物理地址。

提示：此处IP地址为本局域网内另外一台计算机的IP地址，做实验时根据实际情况填写。有一种可以进行ARP攻击的木马，其原理就是更改本机ARP缓存中的默认网关与其物理地址的对应关系，进而导致用户的网络访问失败。



（1）采用ping命令来ping对方的IP地址的时候，如果提示对方主机不可到达或超时，是不是意味着网络连接存在物理故障？为什么？

（2）如何有效地预防ARP攻击？



（1）如何使用命令的方式来查看本地连接的详细信息？此详细信息一般包含哪些主要内容？

（2）如何修改本机的IP地址？

（3）ping命令是基于哪项协议的？其主要作用是什么？如何使用？

（4）tracert命令主要作用是什么？如何使用？

（5）netstat命令主要作用是什么？

（6）arp命令的主要作用是什么？
