1、 需求概述

① 网络建设部分：以网络中心形成企业主干网总节点，对外连接广域网和石油主干专网，对内实现与辅楼分中心的连接。广域网连接采用网通100M宽带接入，由实达路由器完成内外地址转换，实现外网访问，并通过硬体防火墙实现对内网的安全保护；石油主干专网连接采用DDN专线接入；整个网络实现全网管千兆互联，并根据需要对网络作了适当的VLAN划分

② 应用系统部分：在网络中心架设了MAIL、FTP、FILE、PROXY、数据库服务器，并开设了内部OA（办公自动化）系统及中石油网站BBS论坛。代理服务器则主要是为了实现对网络的有效监控和管理，以便对访问外部网络进行时间、站点、时间段等的监控，并有效地进行授权访问和非法站点访问禁止。

2、 实现功能

网络连接每一个办公室、会议室，企业员工都可以从网络上获得相关信息，并与石油专网及因特网连接，可获得海量数据资源及信息，进行学术交流和资源共享。实现了全网可控制管理、FTP资源服务、E-MAIL服务等，内部论坛加强了内部的交流与协作，为企业创造了一种新的沟通方式，此外强壮的网络结构保证了企业后期更多功能应用的基础平台，比如为企业正在建设的电视电话会议系统奠定了坚实的基础。硬件防火墙和赛门铁克专用网络杀毒软件有效地防止黑客和病毒的入侵、攻击。

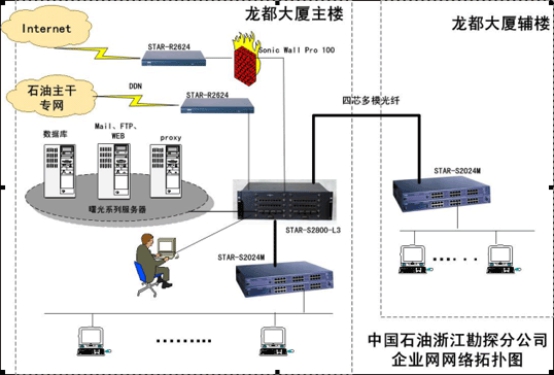

3、 网络拓扑图

4、 硬件清单

网络系统：STAR 2800-L3、STAR 2024M、STAR2624、曙光服务器等

安全系统：SONIC WALL PRO100防火墙

电源系统：山特C3KS/1小时在线式

5、 软件清单

WINDOWS 2000 SERVER

NORTON防病毒网络版软件

TURBO LINUX 7.1

SYSBASE数据库

6、使用技术

路由交换技术

快速以太网技术

SNMP简单网管

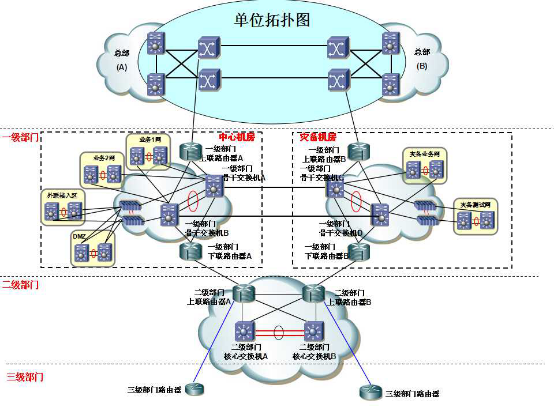

7、 路由器交换拓扑图

对于企业而言，一般都是通过租用电信的DDN专线或者利用ADSL、Cable、ISDN等方式将企业网接入互联网，而此时由于网络体系及所用协议的不同，也需要路由器来完成企业网与互联网的互连工作。一般来说，在路由过程中，信息至少会经过一个或多个中间节点。通常，人们会把路由和交换进行对比，这主要是因为在普通用户看来两者所实现的功能是完全一样的。其实，路由和交换之间的主要区别就是交换发生在OSI参考模型的第二层（数据链路层），而路由发生在第三层，即网络层。这一区别决定了路由和交换在移动信息的过程中需要使用不同的控制信息，所以两者实现各自功能的方式是不同的。路由器通过路由决定数据的转发。转发策略称为路由选择，这也是路由器名称的由来。

参考文献：

1、邵毅.Portal-信息化的门户[EB/OL]. 2002-11-03

2、陈庄《ERP原理与应用教程》 电子工业出版社 ，2003年4月第1版
