绘图与编辑

1. 圆弧（ARC）命令

2. 构造线（XLINE）命令

3. 复制（COPY）命令

4. 偏移（OFFSET）命令

5. 面域（REGION）命令

6. 并集、差集、交集（union、subtract、intersect）命令

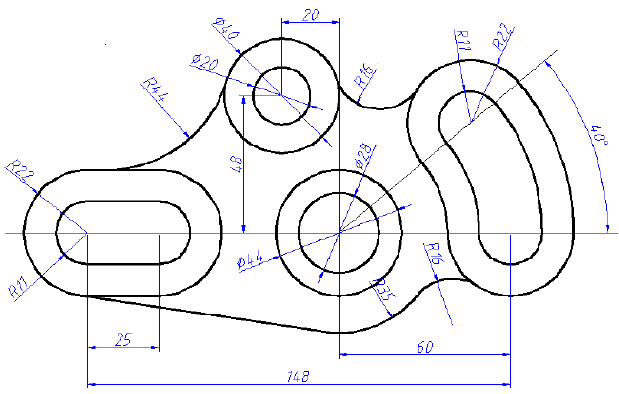

圆弧

命令: _arc 指定圆弧的起点或 [圆心(C)]:

指定圆弧的第二个点或 [圆心(C)/端点(E)]: _c 指定圆弧的圆心:

指定圆弧的端点或 [角度(A)/弦长(L)]:

构造线

命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a

输入构造线的角度 (0) 或 [参照(R)]:  40

指定通过点:

指定通过点:

复制

命令: copy

选择对象: 找到 1 个

选择对象:

当前设置:  复制模式 = 多个

指定基点或 [位移(D)/模式(O)] <位移>: 指定第二个点或 <使用第一个点作为位移>:

指定第二个点或 [退出(E)/放弃(U)] <退出>:

指定第二个点或 [退出(E)/放弃(U)] <退出>:

偏移

命令: offset

当前设置: 删除源=否  图层=源  OFFSETGAPTYPE=0

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:  10

选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:

选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

命令: offset

当前设置: 删除源=否  图层=源  OFFSETGAPTYPE=0

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.000>:  t

选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>:

选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

创建面域

命令: _region

选择对象: 指定对角点: 找到 3 个

选择对象:

已提取 3 个环。

已创建 3 个面域。

并集

命令: _union

选择对象: 找到 1 个

选择对象: 找到 1 个，总计 2 个

选择对象: 找到 1 个，总计 3 个

选择对象:

差集

命令: subtract

选择要从中减去的实体、曲面和面域...

选择对象: 找到 1 个   //选择好单击鼠标右键

选择对象:

选择要减去的实体、曲面和面域...

选择对象: 找到 1 个  //选择好单击鼠标右键

选择对象:

交集

命令: _intersect

选择对象: 找到 1 个

选择对象: 找到 1 个，总计 2 个

选择对象:
