绘图与编辑

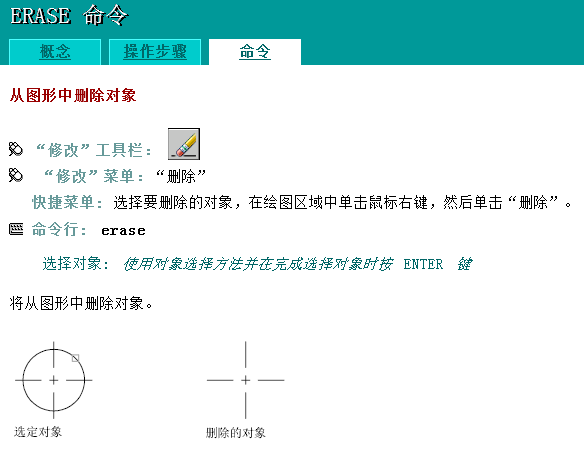

删除（ERASE）命令

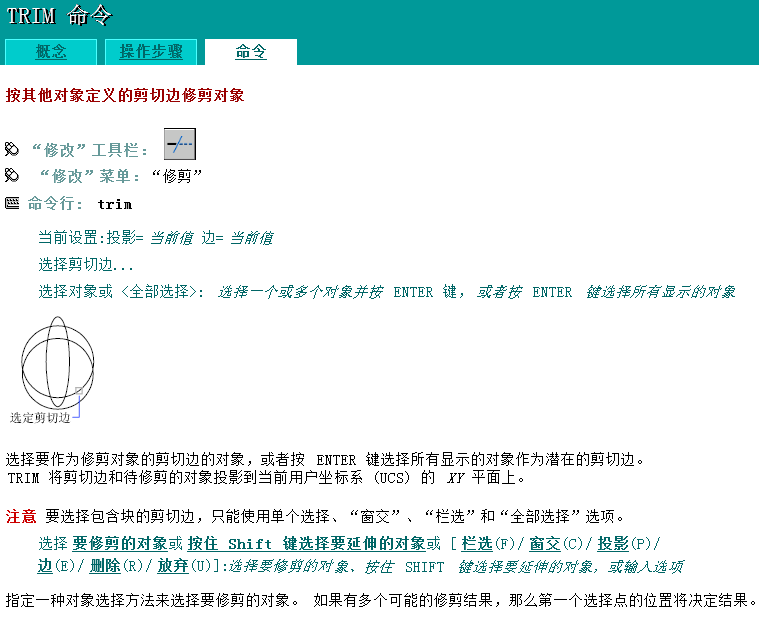

修剪(TRIM)命令

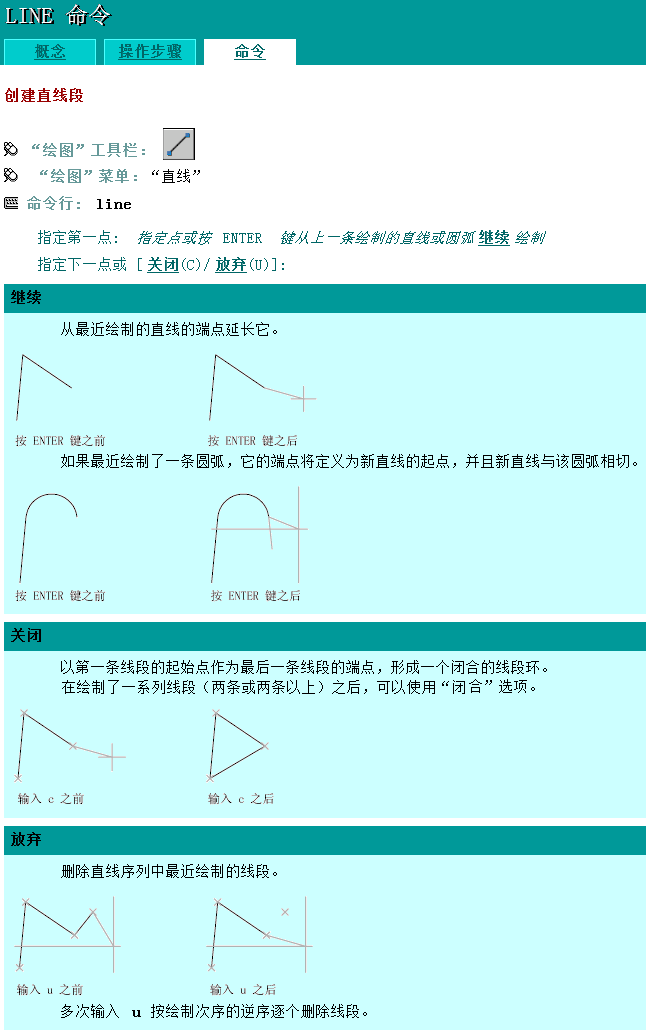

直线(LINE)命令

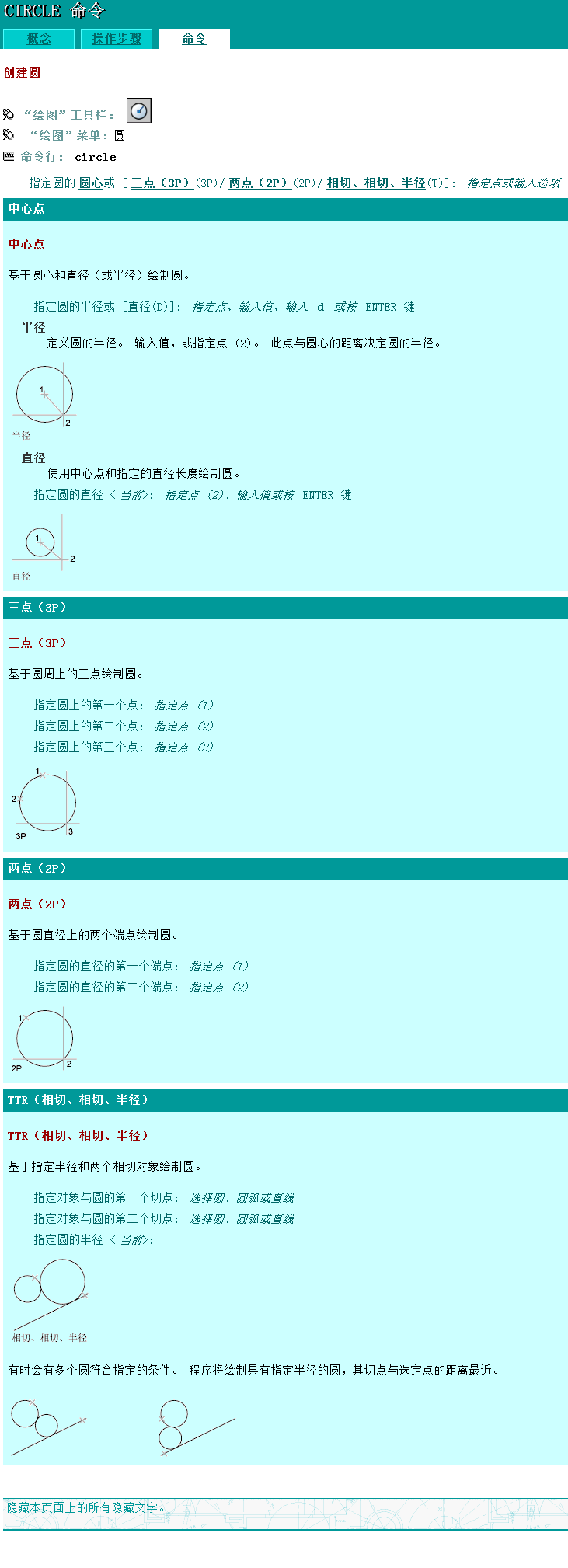

圆(CIRCLE)命令

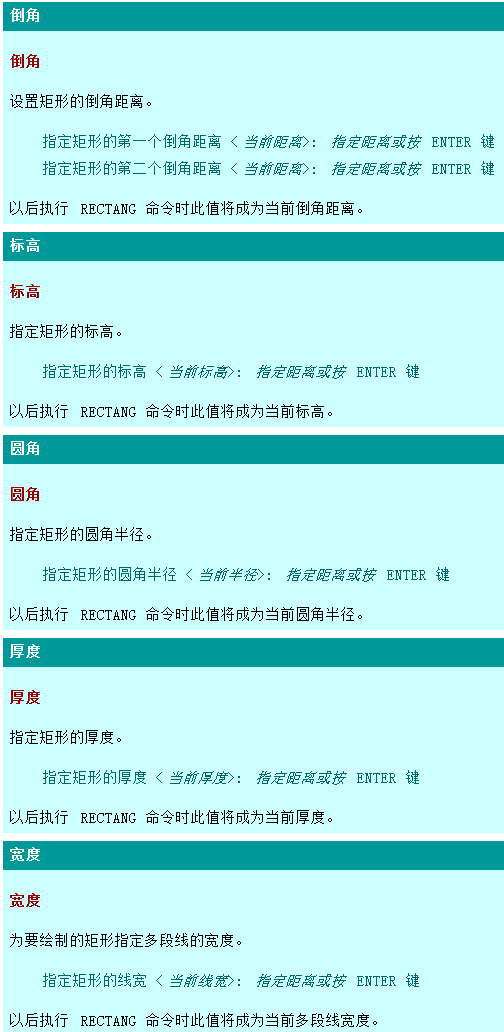

矩形（RECTANG）命令
删除
命令: erase
选择对象: 指定对角点: 找到 3 个
选择对象: 指定对角点: 找到 2 个，总计 5 个
选择对象: 找到 1 个，删除 1 个，总计 4 个
选择对象: 找到 1 个，总计 5 个
选择对象: 找到 1 个，总计 6 个
选择对象: 找到 1 个，总计 7 个
选择对象: 找到 1 个，总计 8 个
选择对象:
修剪
命令: trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个
选择对象: 找到 1 个，总计 2 个
选择对象: 指定对角点: 找到 0 个
选择对象: 找到 1 个，总计 3 个
选择对象: 找到 1 个，总计 4 个
选择对象:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: 指定对角点:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
修剪
命令: trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个
选择对象: 找到 1 个，总计 2 个
选择对象: 找到 1 个，总计 3 个
选择对象:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
直线，坐标输入
命令: line
指定第一点: 200,220
指定下一点或 [放弃(U)]: @0,50
指定下一点或 [放弃(U)]: @50,0
指定下一点或 [闭合(C)/放弃(U)]: @20,-20
指定下一点或 [闭合(C)/放弃(U)]: @0,-30
指定下一点或 [闭合(C)/放弃(U)]: c
直线，不规则图形
命令: line
指定第一点:
指定下一点或 [放弃(U)]: @32<20
指定下一点或 [放弃(U)]: 36
指定下一点或 [闭合(C)/放弃(U)]: 18
指定下一点或 [闭合(C)/放弃(U)]: @-37,22
指定下一点或 [闭合(C)/放弃(U)]: 14
指定下一点或 [闭合(C)/放弃(U)]: c
矩形
命令: rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: from
基点: <偏移>: @10,-12
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d
指定矩形的长度 <10.000>: 25
指定矩形的宽度 <10.000>: 20
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
直线，切线
命令: line
指定第一点: tan
到
指定下一点或 [放弃(U)]: tan
到
指定下一点或 [放弃(U)]:
圆，半径
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)] <50.0000>: 50
圆，三点
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _3p
指定圆上的第一个点:
指定圆上的第二个点:
指定圆上的第三个点:
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _3p
指定圆上的第一个点: _tan 到
指定圆上的第二个点: _tan 到
指定圆上的第三个点: _tan 到
圆，相切、相切、半径
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr
指定对象与圆的第一个切点:
指定对象与圆的第二个切点:
指定圆的半径: 25
