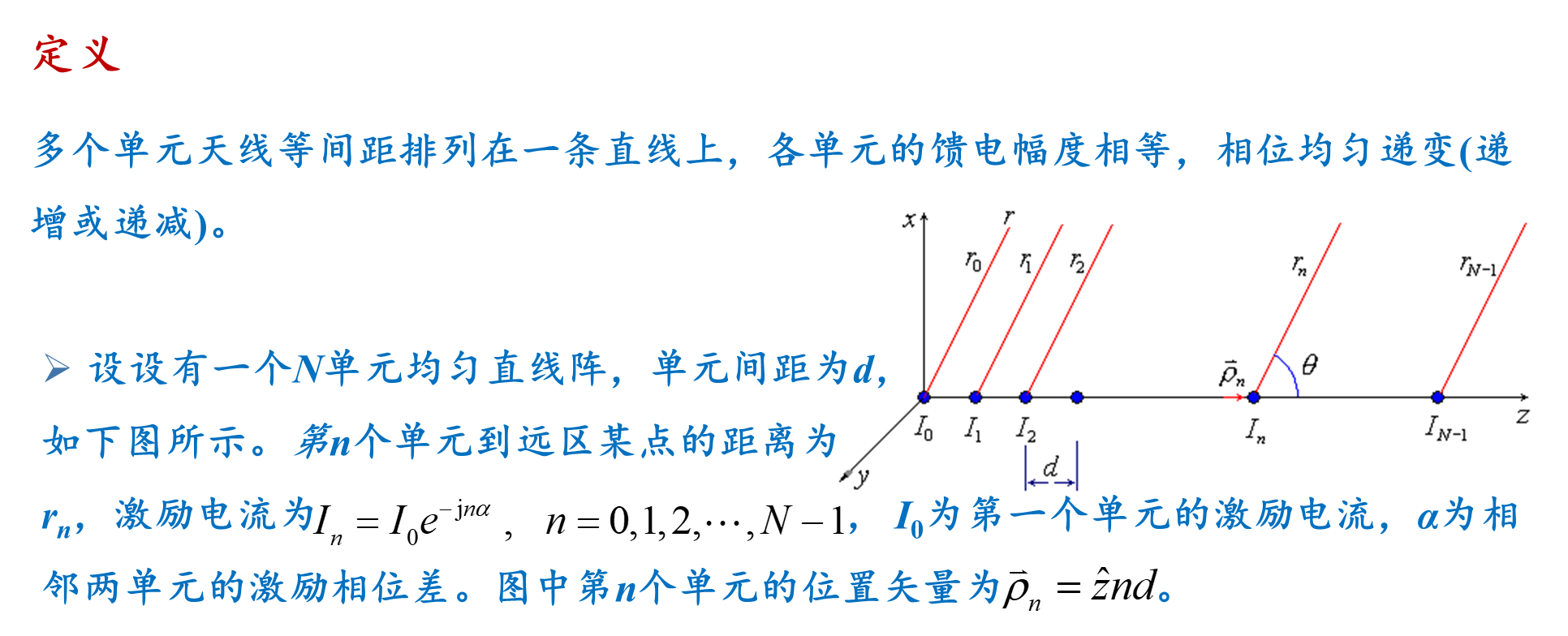

2. 均匀直线阵
---------------------------------------------------------------------------------
1)可见区与非可见区
从数学上看，阵因子F(ψ)是在范围-∞<ψ<∞内的周期函数, 实际上θ的变化范围为0≤θ≤π,由ψ=βdcosθ-α可得对应的实际范围为
该范围内为可见区，范围之外为非可见区。

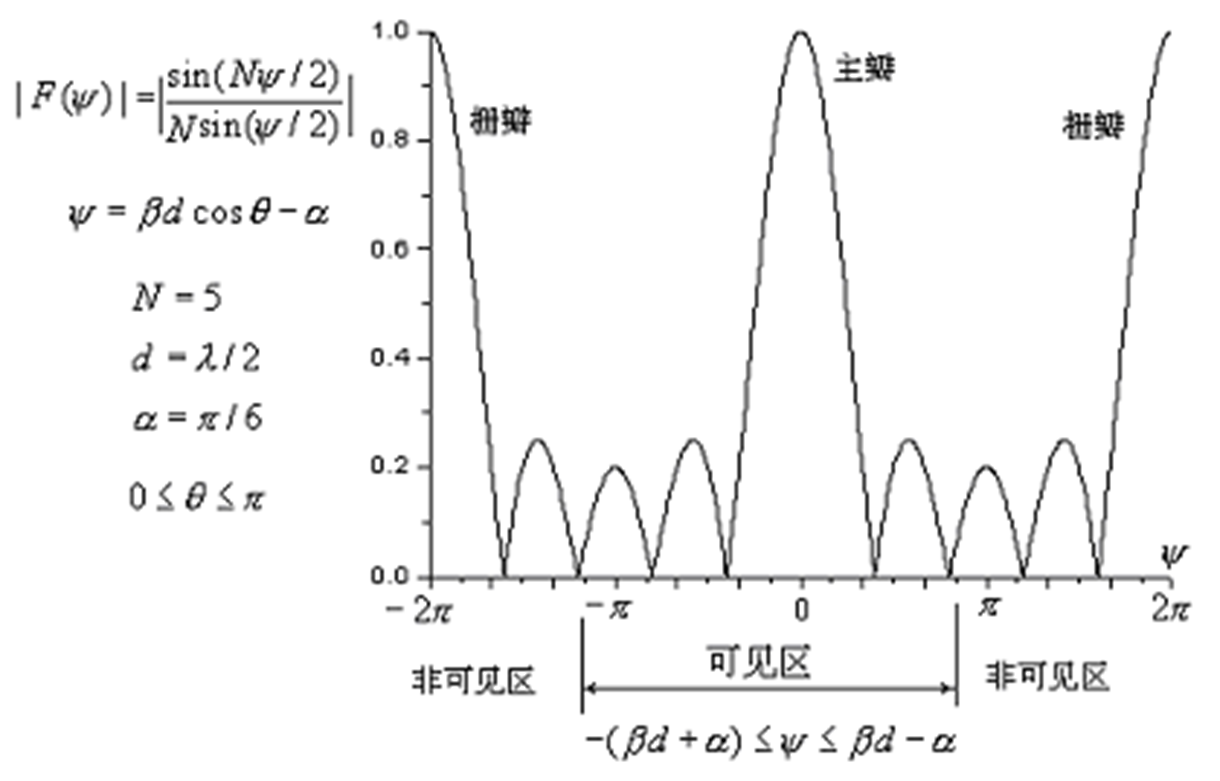

例：单元数为N＝5，单元间距为d=λ/2，均匀递变相位为α=π/6时的归一化阵因子F(ψ)随ψ变化的图形：

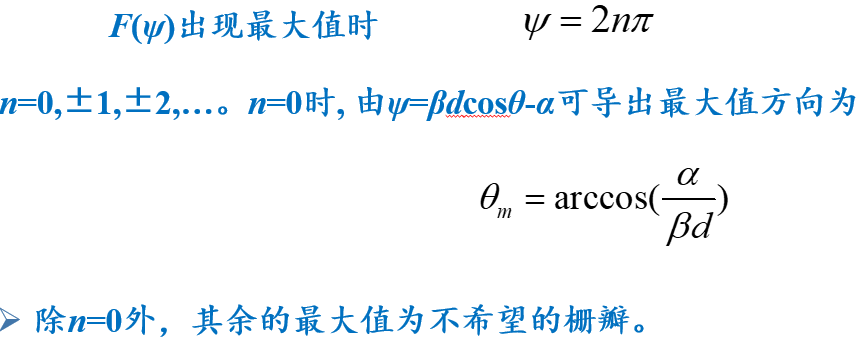

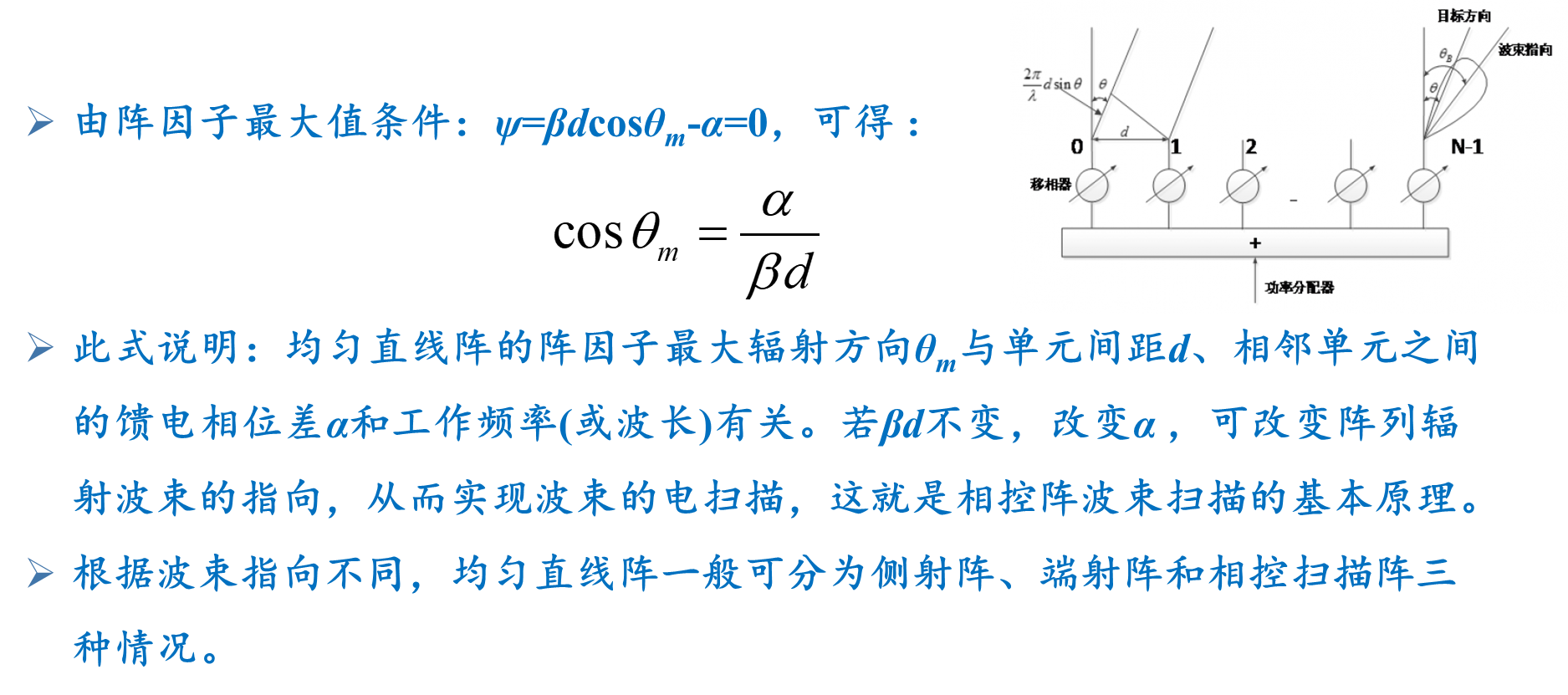

2)最大值方向
栅瓣的出现是人们不希望的，它不但使辐射能量分散，增益下降，而且会造成对目标定位、测向等的错误判断，应当给予抑制。

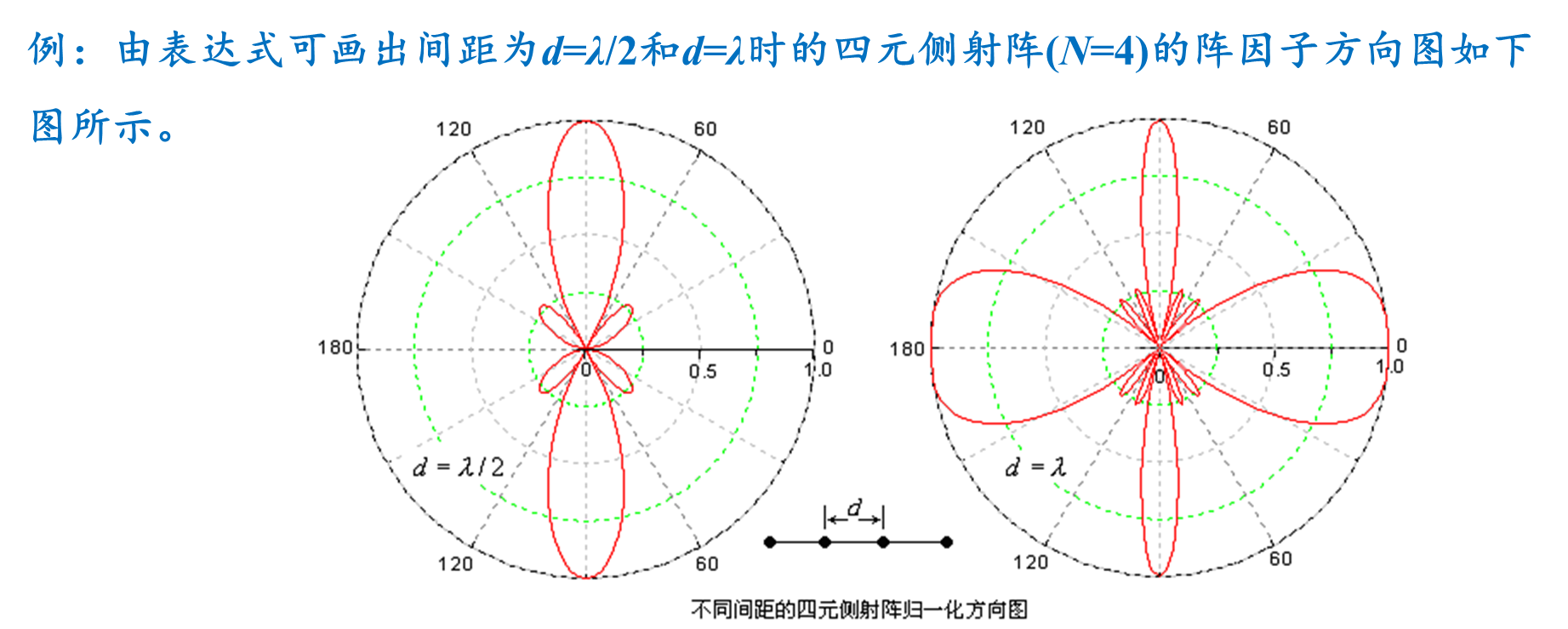

阵元间距小于半波长无栅瓣，大于等于半波长小于一倍波长有一个栅瓣，大于等于一倍波长小于2倍波长有两个栅瓣。
3)栅瓣抑制条件
对于侧射阵，θm=π/2，抑制栅瓣的条件为 d<λ。

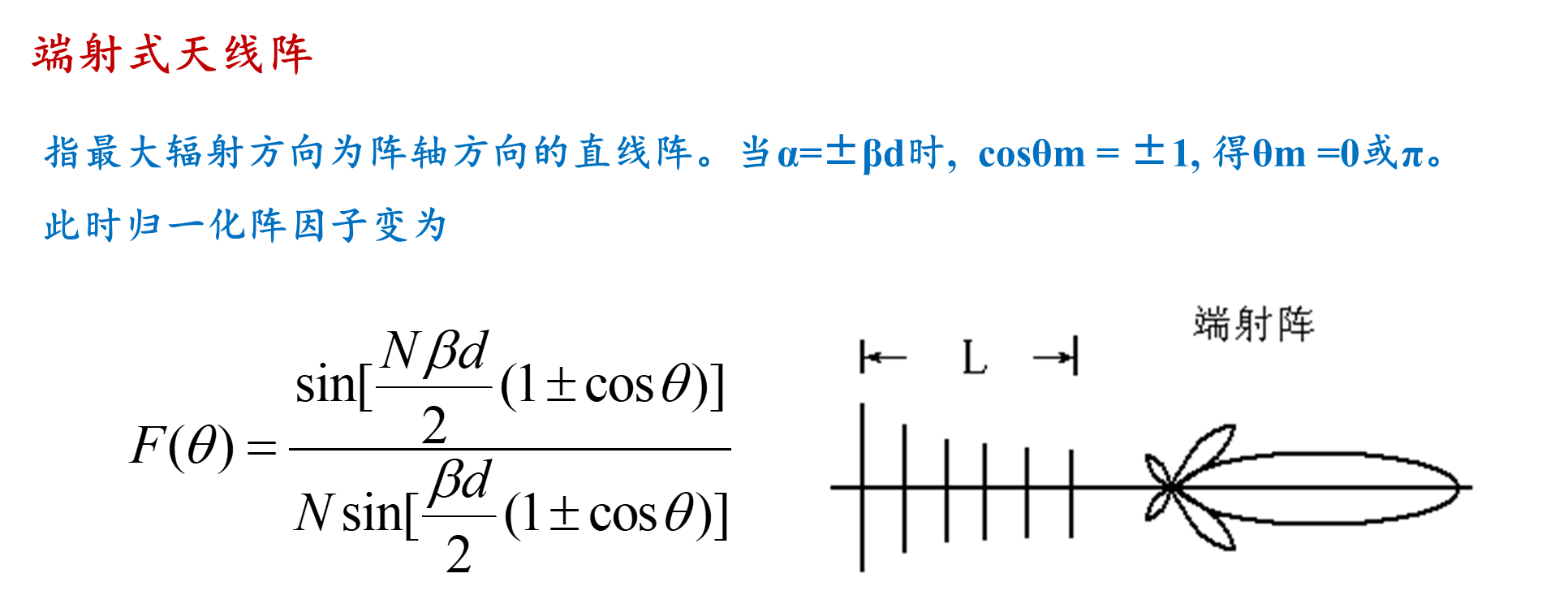

对于端射阵，θm=0，π，抑制栅瓣的条件为d <λ/2。
对于扫描阵，θm为最大扫描角。例如, 在侧向两边±30º内扫描，应取θm=90º-30º=60º，得抑制栅瓣条件为d<2λ/3。
4)零点位置θ0n
零点指方向图两个波瓣之间的节点。
令F(ψ)=0，可得方向图的零点位置。除ψ=0外，方向图零点可由sin(Nψ/2)=0确定。
对于侧射阵，θm=π/2，cosθ0n=nλ/(Nd) 。
对于端射阵， θm =0， cosθ0n =1+ nλ/(Nd) 。
对于扫描阵，零点位置由原式确定
5)主瓣零点宽度2φ0
指主瓣两侧零点之间的夹角，即φ0 =| θ01- θm|
对于侧射阵，θm=π/2
设直线阵总长为L=Nd，若L>>λ，则
对于端射阵，θm=0，由式cosθ0n = 1+ nλ/(Nd) 取n=-1，有
设直线阵总长为L=Nd，若L>>λ，则
得
Ø总结：
(a)侧射阵主瓣零点宽度反比于天线阵长度，阵长越长，2φ0越小；
(b)端射阵主瓣零点宽度与阵长的平方根成反比；
(c)对相同的阵列长度，侧射阵的2φ0比端射阵的窄。
6) 主瓣的半功率波束宽度2φ0.5

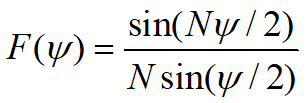

由均匀直线阵的归一化方向图函数：
如果N很大，则方向图主瓣窄，sin(ψ/2)≈ψ/2，归一化方向图函数可写作

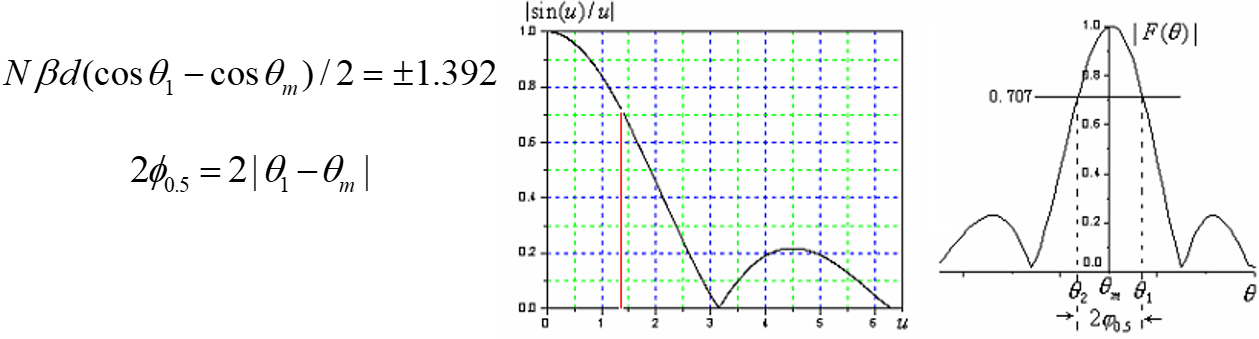

由上式可画出F(ψ)～ψ的关系曲线，如下图所示。 令F(u)=0.707，查图可得：u=Nψ/2=±1.392 ，即
对于侧射阵(θm=π/2)
取正得
若方向图主瓣窄sinφ0.5≈ φ0.5，并取L=Nd，则得
对于端射阵(θm=0)
取负并取L=Nd得
又
所以得
对于扫描阵
扫描波束很窄时可由如下方法导出简单表达式
Ø由此式可见，与侧射阵相比，波束最大值发生偏移时半功率波瓣宽度将变宽。
7)副瓣位置和副瓣电平
副瓣位置指副瓣最大值对应的角度。可由dF(ψ)/dψ=0解得，但这种做法很烦琐。
分子变化比分母快得多，因此，副瓣最大值近似发生在分子|sin(Nψs/2)|=1处，即
对于均匀直线阵, 紧靠主瓣的第一副瓣最大值比远副瓣的幅度大些。因此,阵列的副瓣电平就以第一副瓣电平为准。
代入归一化阵因子，即
8)方向性系数D
由方向性系数公式

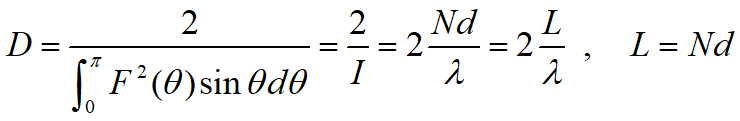

对于侧射阵
由于 πNd>>λ， 有 Nβd/2→∞，因此

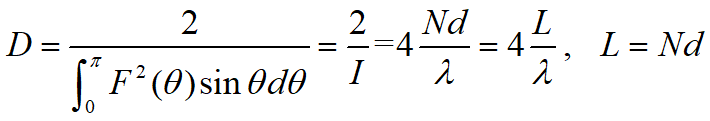

对于端射阵
其中
所以
Ø在阵长L相同的情况下，端射阵的方向性系数是侧射阵的两倍。
