标注尺寸、文字及符号

一、标注尺寸

■视频：标注尺寸

二、标注说明文字（多重引线标注）

■视频：多重引线标注

三、标注标高

■视频：标注标高

四、标注符号

■视频：标注符号

五、标注图名

■视频：标注图名

六、实践操作：标注尺寸、符号及说明文字

■实践操作指导书

七、思考与练习

1.构造线命令与射线命令有何不同？

2.合并命令能够合并哪些图形对象？

3.修改对象特性可以用哪些方法？如何单独对某一对象的多种特性进行更改？

5.绘制多线时，从左向右与从右向左绘制绘制其结果有何不同？

6.分别用多线命令和直线命令绘制的多条平行线有什么不同？

7.能否用修剪命令（TRIM）对多线命令绘制的图线进行修剪？

8.设计中心具有哪些功能？如何利用设计中心打开和插入文件？

9.如何将一个图形文件中的所有图层通过设计中心复制到另一个新建的文件中？

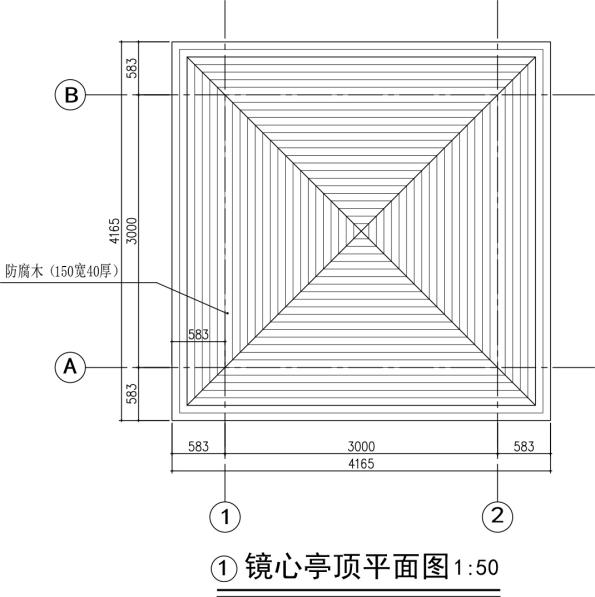

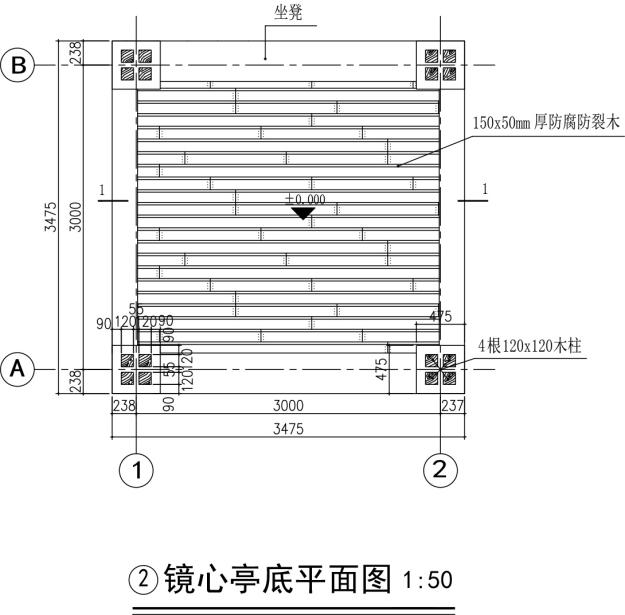

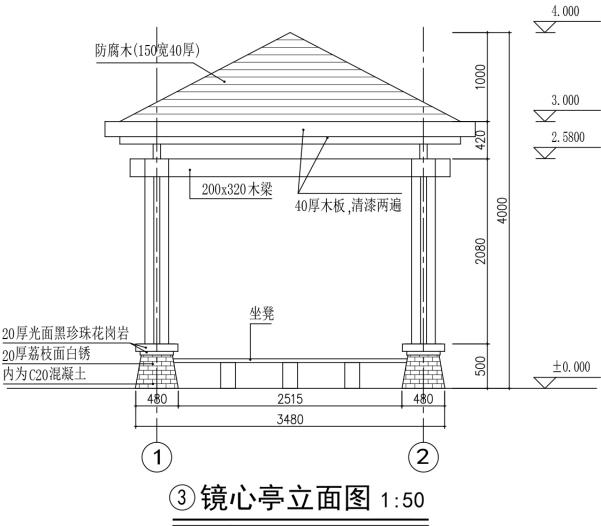

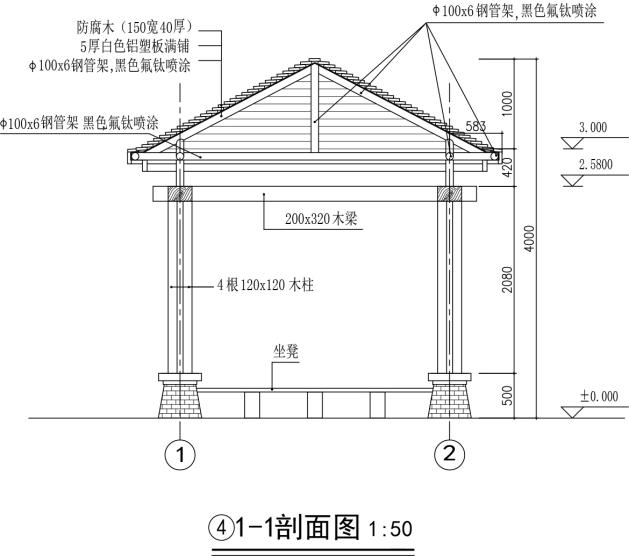

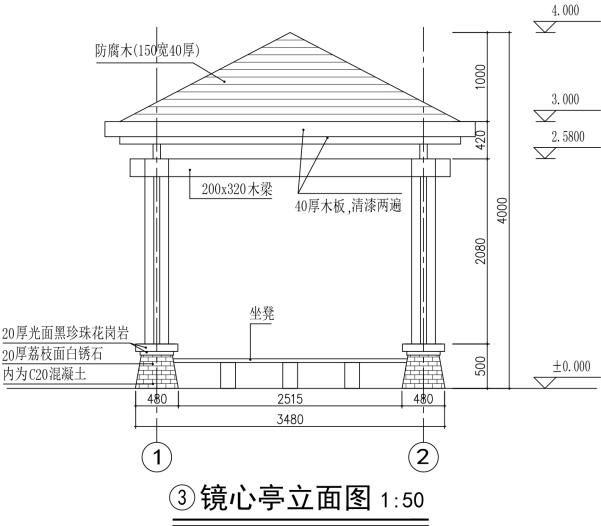

10.绘制如图5-37所示亭子设计图（平面图、立面图与剖面图）。



                              图5-37  亭子设计图
