绘制园林景观要素

一、绘制园林建筑与小品

■视频：绘制园林建筑小品1--总述

■视频：绘制园林建筑小品2--厕所与景墙

■视频：绘制园林建筑小品3--景观亭

■视频：绘制园林建筑小品4--花坛

■视频：绘制园林建筑小品5--桌凳

■课件：绘制园林建筑与小品

二、绘制园林水体

■视频：绘制园林水体

■课件：绘制园林水体

三、绘制园林植物

■视频：绘制园林植物1--总述

■视频：绘制园林植物2--植物图列

■视频：绘制园林植物3--上层植物

■视频：绘制园林植物4--下层植物轮廓线

■视频：绘制园林植物5--下层植物填充

■课件：绘制园林植物

四、实践操作：绘制园林绿地景观要素

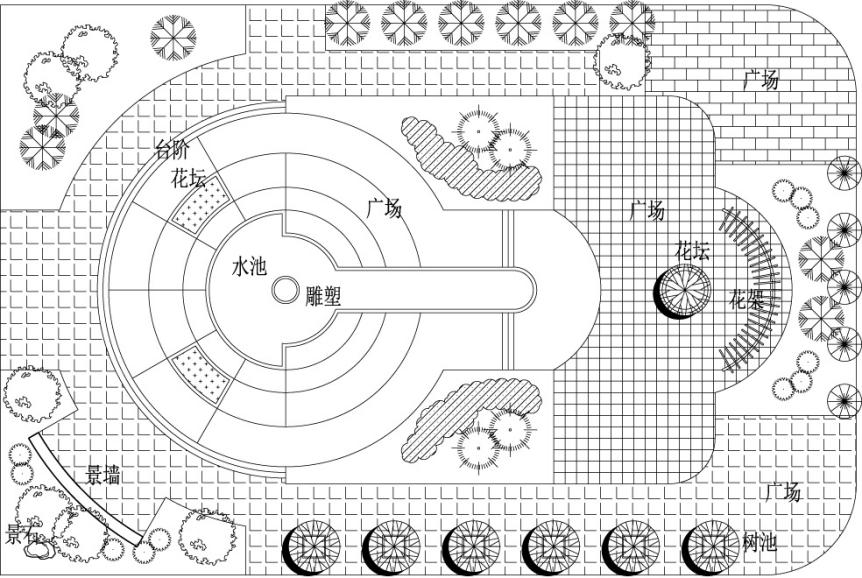

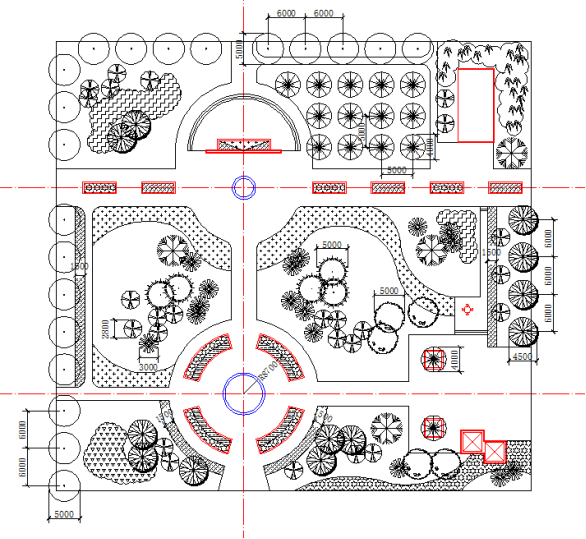

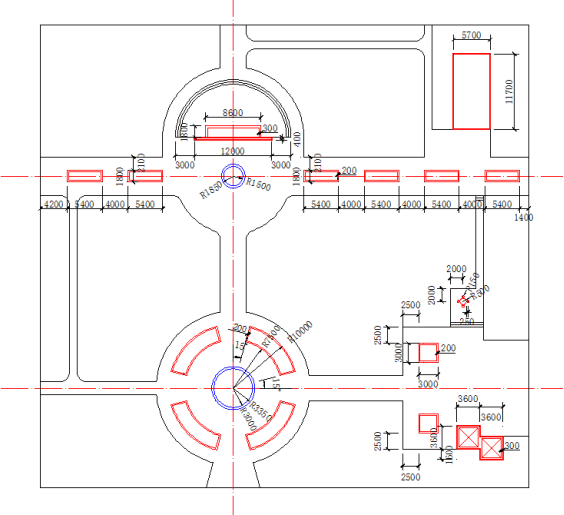

在上一任务基础上，根据图（a）、图（b）的尺寸绘制完成图（c）园林景观要素。

               （a）

               （b）

               （c）

■实践操作指导书

五、思考与练习

1.阵列分为几种类型？行、列偏移为负值表示什么含义？

2.在“0”图层上制作的图块与在其它图层上制作的图块在使用时有何区别？如果定义图块时，新输入的块名与原有的块名相同则会发生什么现象？

3.“图案填充”命令中关联图案与不关联图案在使用中有何区别？填充图案时，如果填充区域不封闭，应该如何处理？

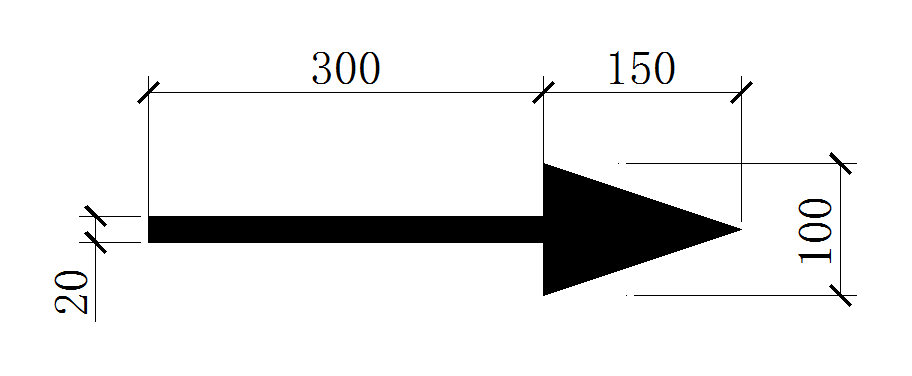

4.请采用多段线命令绘制如图2-85所示的指示箭头。

                          图2-85  绘制指示箭头

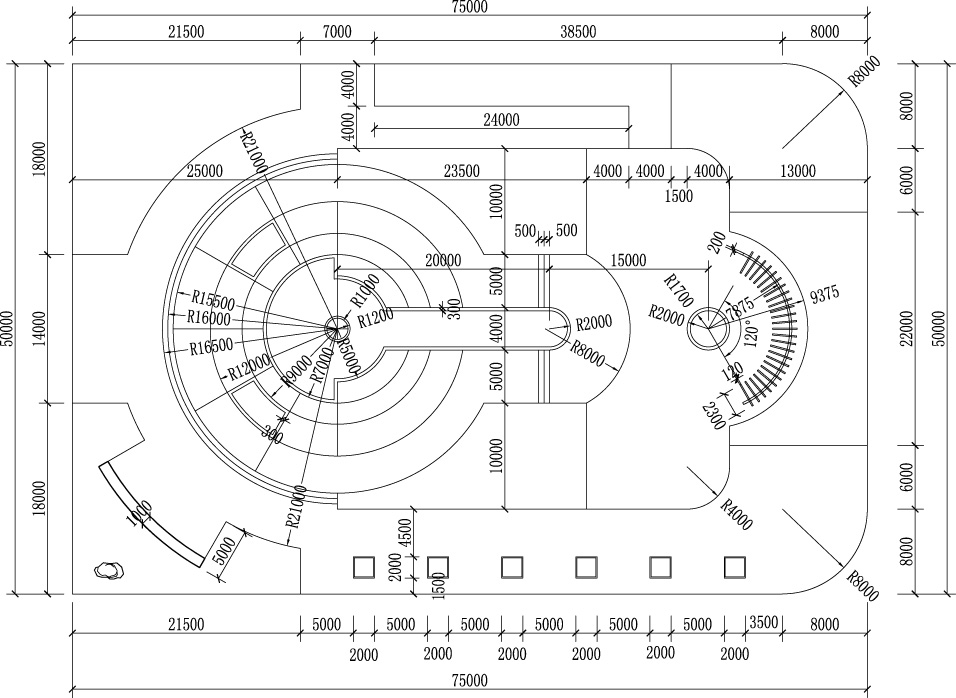

5.运用所学的CAD命令绘制如图2-86（a）所示休闲广场的平面图，园路广场、建筑小品、水景等景观要素的尺寸见2-86（b）所示，其中文字无需标注，植物可根据大致位置绘制。

                               （a）

（b）

图2-86  绘制休闲广场景观要素
