课堂笔记：

1、广域网概念：

• 广域网就是连接了多个局域网的网络。通过路由器连接不同的局域网。

2、主机通信前要判断通信是本局域网内的通信还是通往其他局域网的通信，判断方法如下：

• 使用目标主机ip地址和源主机的子网掩码做一个与运算，运算结果如果跟源主机所在局域网的网络地址相同，代表是本局域网内主机间的通信。

    1.1.1.1---》1.1.1.3
    1    .1    .1    .3           0000 0001.0000 0001.0000 0001.0000 0001
    255.255.255.0           1111 1111.1111 1111.1111 1111.0000 0000  and
    1    .1    .1    .0           0000 0001.0000 0001.0000 0001.0000 0000
  源主机局域网网络地址为1.1.1.0，运算结果相同，所以是本局域网内的通信，不需要经过网关。

    1.1.1.1---》192.168.1.1
    192.168.1    .1
    255.255.255.0
    192.168.1    .0
  源主机局域网网络地址为1.1.1.0，运算结果不相同，所以是跨局域网主机间的通信，需要经过网关。


3、通信需要有去有回才叫通信，双向通才叫通。需要以下条件：

• 源目主机配置IP地址。

• 如果是跨局域网的通信，还需要需要源目主机配置网关地址，沿途路由器的接口配置IP地址。

• 如果是跨局域网的通信，需要沿途路由器的路由表拥有到达源主机和目的主机的路由。


  From 1.1.1.1: Destination host unreachable，没有配置网关
  Request timeout!，源主机已经配置了ip地址和网关，但到达目的主机的路由不通，都会造成超时。

  可以通过tracert 192.168.1.1，定位故障的大致位置。

  display ip routing-table 查看路由器的路由表

4、给路由器的接口添加IP地址的方法：

• 从系统模式，进入需要配置的接口：interface Ethernet0/0/0

• 在接口模式中添加IP地址：ip address 192.168.1.254 24

• 或者：ip address 192.168.1.254 255.255.255.0

• 推出接口模式：quit


5、给路由器添加静态路由条目的方法：

•   ip route-static 目的网络地址 目的网络子网掩码 下一跳路由器借口ip地址

•   ip route-static 1.1.1.0 24 2.2.2.2

6、做完实验要保存数据

• 保存路由器和交换机的配置数据：使用quit或者Ctrl+z退出到用户模式<>，使用save保存配置，输入Y，看到save successfully。

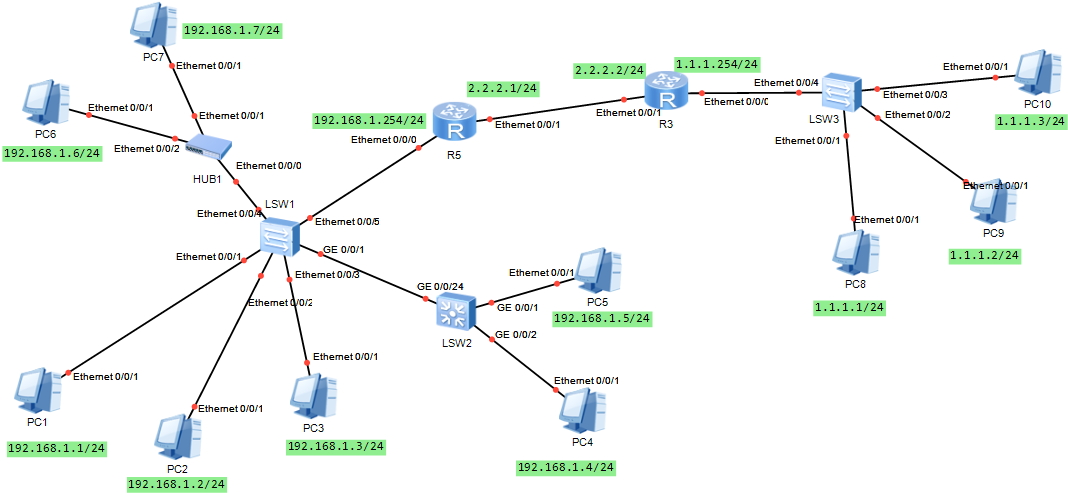

• 保存拓扑图和电脑配置：点击工具栏上的保存按钮。
