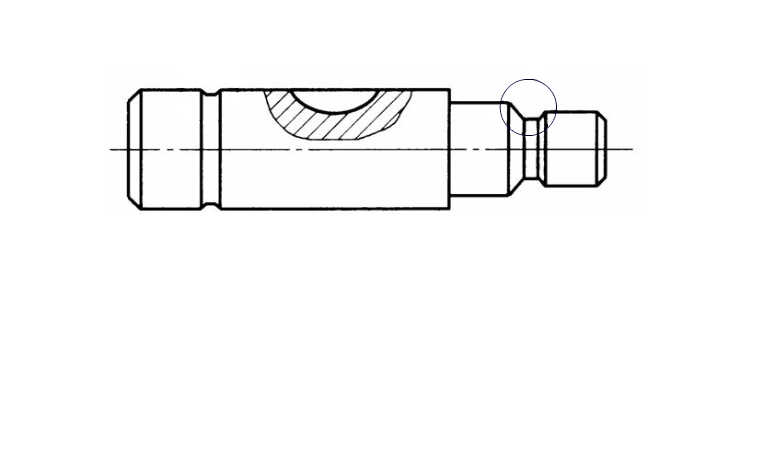

局部放大图

现场教学安排十（2课时）



——绘制剖视图

图名  剖视图

图幅  A3（横放）

比例  自定

课时  2课时

一、作业内容

根据习题册P89页6-21-1所给的三视图，选择合理的表达方案（剖视、辅助视图）并标注尺寸。

一、 作业目的

1、进行看、画视图的综合训练。

2、能够运用所学知识，按要求选择合适的表达方法并标注尺寸。

三、作业要求

1、应用形体分析法，看清物体的形状结构。

2、首先考虑把主要结构表达清楚，对尚未表达清楚的结构可再采用适当的表达方法或改变投射方向予以解决。可以多考虑几种表达方案，并进行比较，从中确定最佳方案。

3、剖视图应直接画出，而不是先画成视图，再将视图改成剖视图。

4、剖面线的方向和间隔应保持一致。

5、不要照抄图例中的尺寸注法。应用形体分析法，结合剖视图的特点标注尺寸，确保所注尺寸既不遗漏，也不重复。
