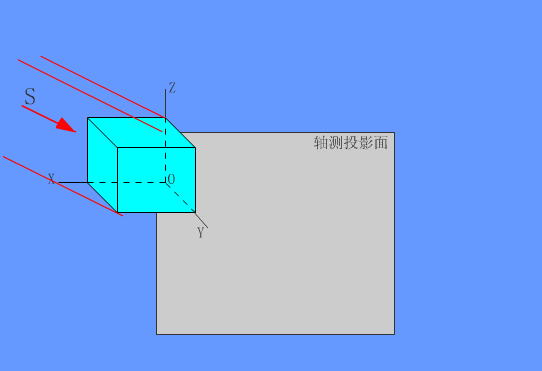

斜二轴的形成

现场教学安排八

——绘制斜二轴测图

图名  斜二轴测图

图幅  A4（竖放）

比例  自定

课时  2课时



一、 作业内容

根据习题册P66页5-5-3，画出斜二轴测图。

二、 作业目的

1、  进行看、画视图和画轴测图的综合训练。

2、 能够运用画轴测图的方法，绘制出组合体的轴测图。

三、 作业要求

1、 画出两视图，绘制斜二轴测图。

2、 轴测图应轴测关系正确，轴测图不标尺寸。

四、 作业指示

1、 按视图和尺寸标注所占位置及轴测图所占位置的大小匀称地布置图形，轴测图放在标题栏上方。

2、 定轴测轴，确定圆心，注意Y方向的轴向变形系数为0.5。

3、 轴测图底稿完成后，应擦去多余的线条，经仔细检查校核后再加深，完成全图。
