现场教学安排六

——画组合体三视图并标注尺寸

图名  组合体三视图

图幅  A3

比例  自定

课时  2课时



一、 作业内容

根据P50页所给4-12-1的轴测图，画组合体三视图并标注尺寸。

二、 作业目的

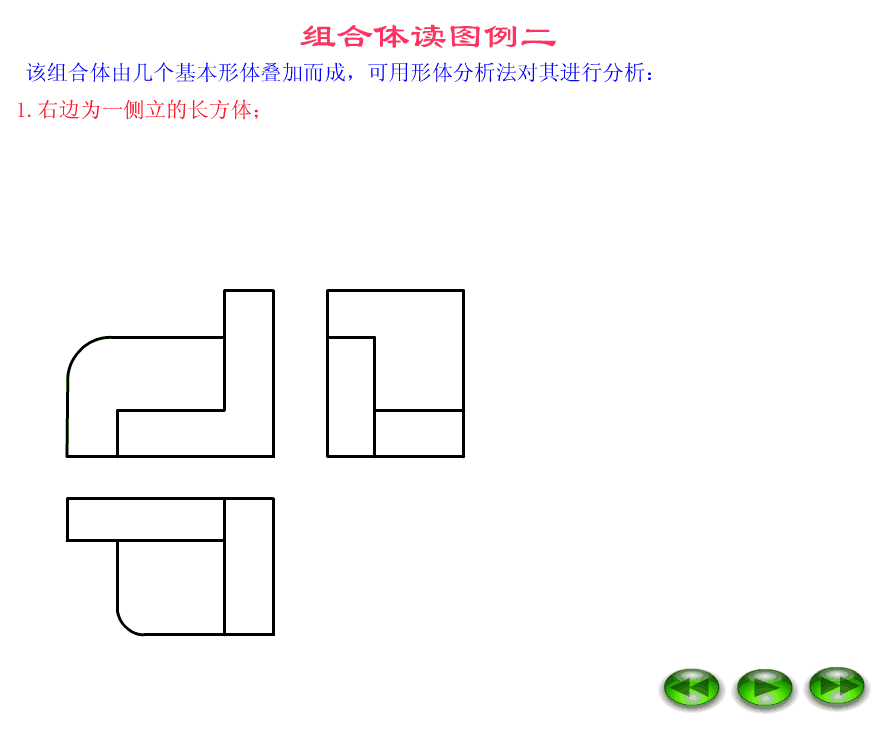

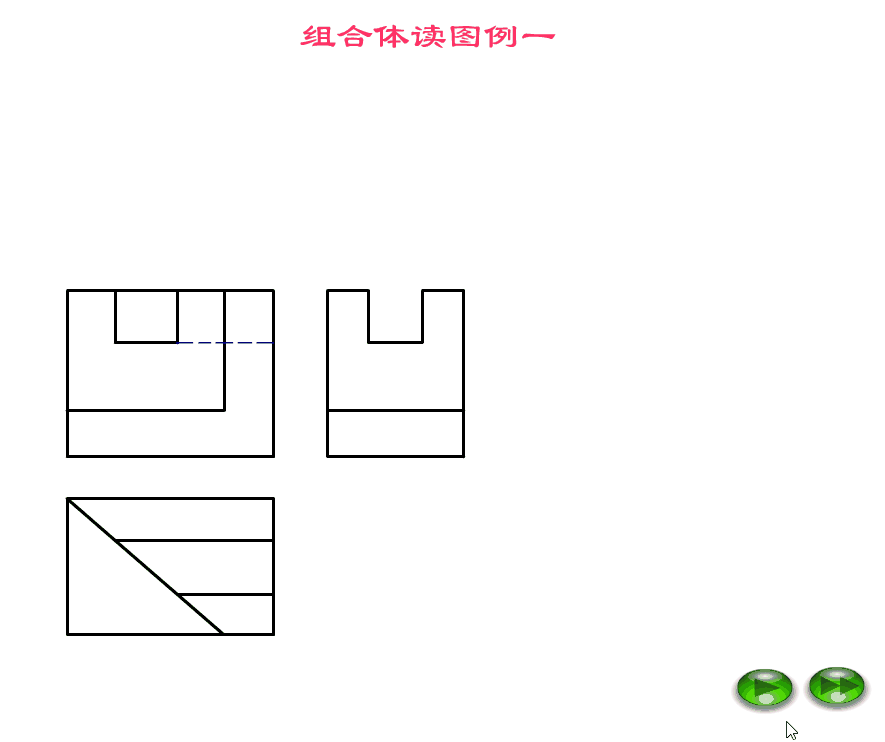

1、学习运用形体分析法，由立体图或模型画组合体三视图。

2、学会并掌握用形体分析法标注尺寸。

三、 作业要求

1、 正确选择主视图和俯视图、左视图，完整、清晰地表达组合体的内外形状。

2、 标注尺寸要做到正确、齐全、清晰。

3、 图线画法、图形布置应符合有关要求。

四、 作业指示

1、 对所画组合体要进行形体分析，选择主视图，按立体图所示尺寸（或对模型实际大小地测量）布置三视图位置。

2、 画出各视图的基准线，用形体分析法逐步画出组合体各部分的三视图。

3、 底稿画完，经检查无误后，擦去多余的线，再加深。

4、 标注尺寸时，不能完全照搬立体图上的尺寸注法，要重新考虑各视图的尺寸配置，避免多注或漏注尺寸。

5、 应首先标注各基本形体的定形尺寸，再选定基准并标注定位尺寸，最后标注总体尺寸。
