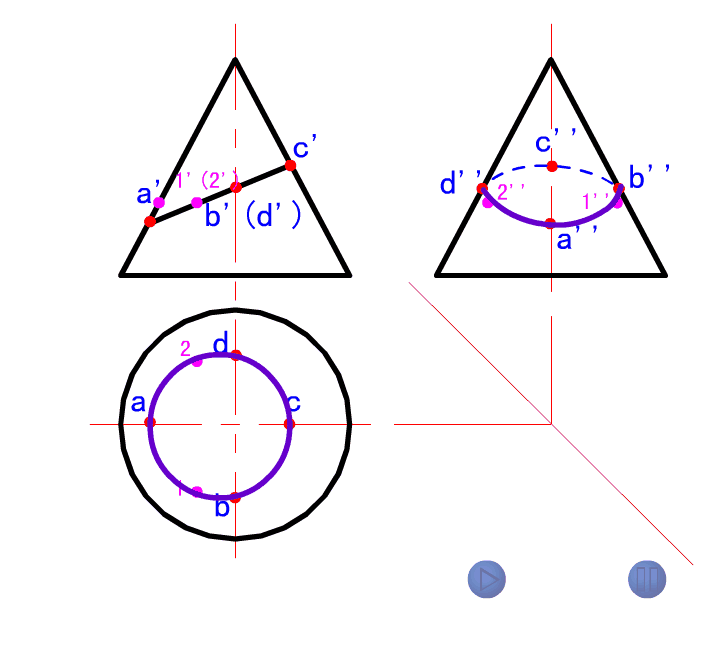

圆锥的截切

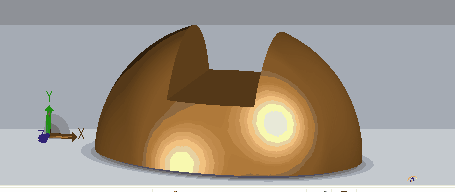

                                                                          半圆球开槽

现场教学安排三（2课时）



——截交线

图名  截交线

图幅  A3作业纸

比例  自定

课时  2课时

一、作业内容

根据习题册P31、P33、P34页所给的轴测图，画出圆柱、圆锥及圆球被截切后的截交线。

一、 作业目的

1、进行圆柱、圆锥及圆球被截切后的截交线的综合训练。

2、能够运用所学知识，按要求正确作出截交线。

三、作业要求

1、圆柱被截切，共分三种情况矩形、圆和椭圆，作图时要首先判断截交线基本形状，然后作图。

2、圆锥被截切，共分五种情况圆、等腰三角形、椭圆、封闭的抛物线和封闭的双曲线，作图时要首先判断截交线基本形状，然后作图。

3、圆球被截切，截交线都是圆，要注意圆半径的大小以及圆的位置（圆在哪个视图上）。

4、画出截交线后，用粗实线补全可见部分，用虚线补全不可见部分。

‍
