正五边形的画法

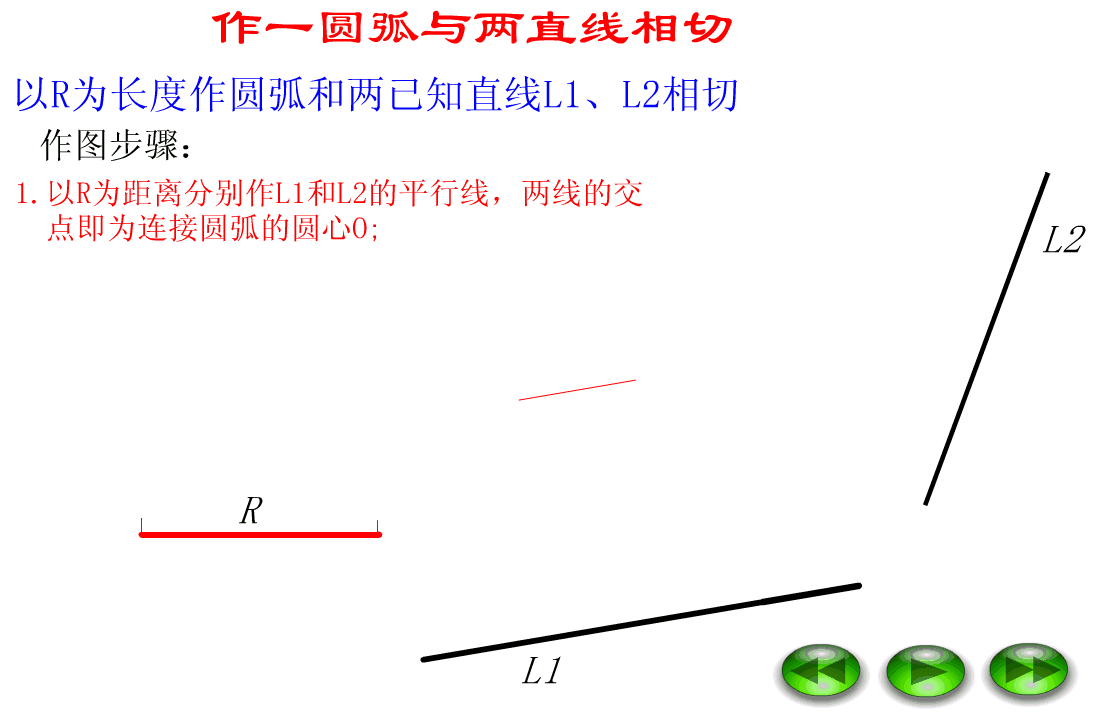

                                                                    圆弧与直线相切的作图方法

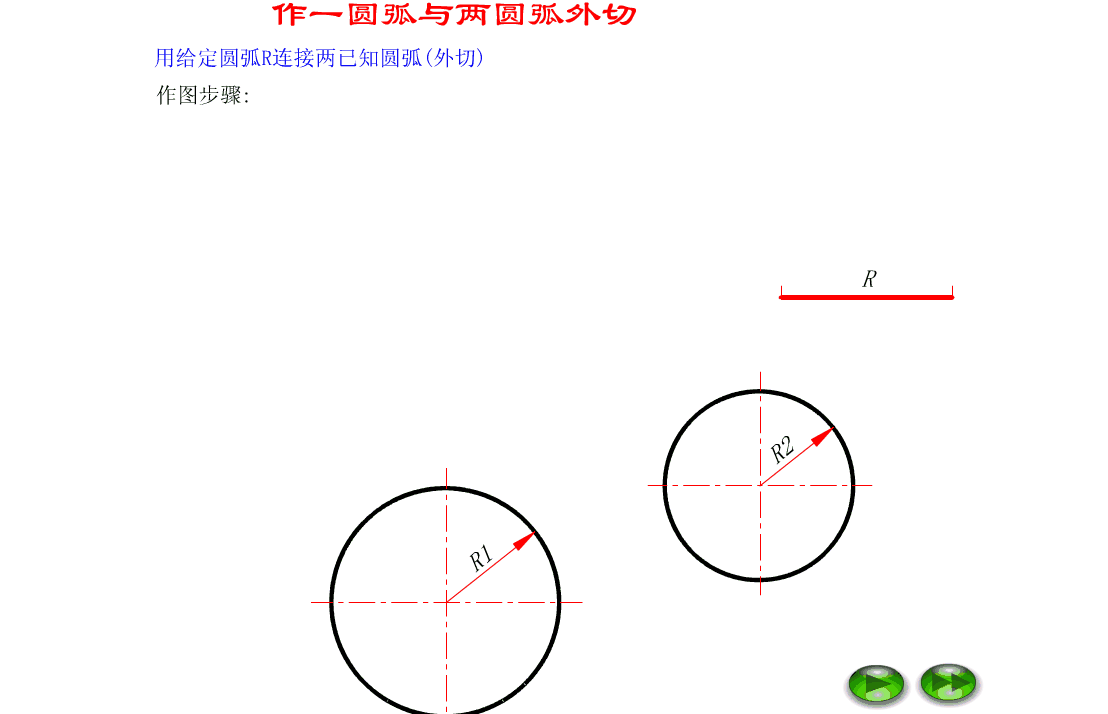

                                                                 圆弧外切的作图方法

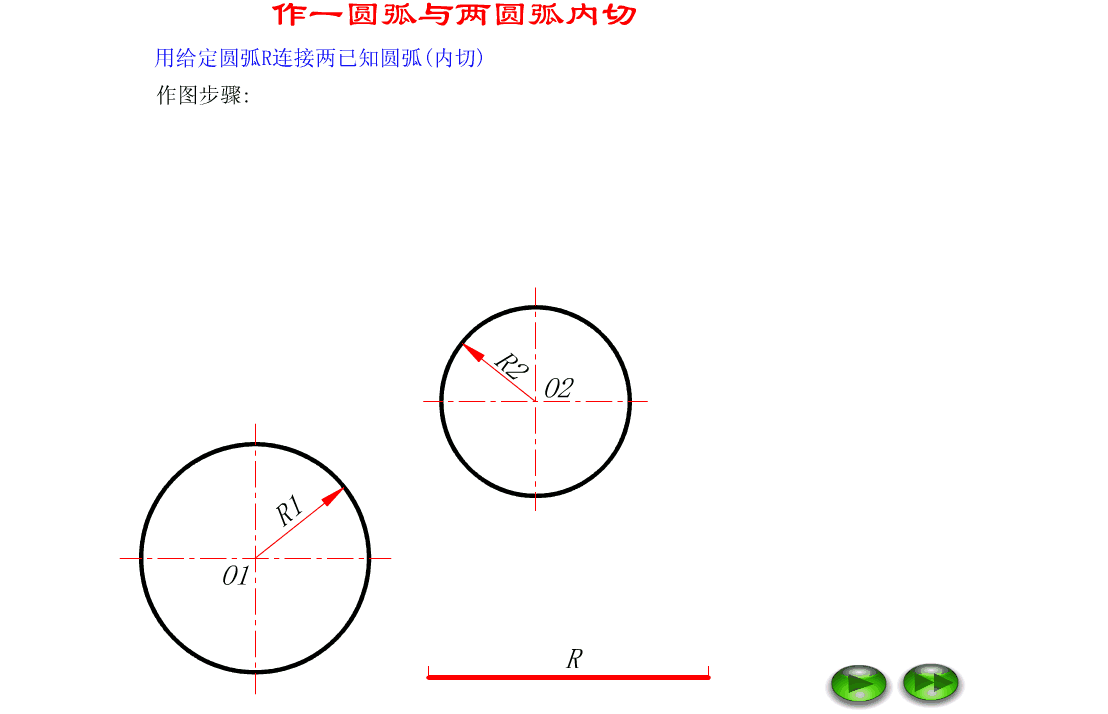

                                                              圆弧内切的作图方法

现场教学安排一（2课时）

图名  几何作图

图幅  A3（横放）

比例  自选

课时  2课时

一、 作业内容

几何作图，学会椭圆、锥度和斜度的画法，并抄注尺寸。

二、 作业目的

1、 熟悉椭圆的作图方法。

2、 学习锥度和斜度的画法。

3、 初步掌握图线的画法。

三、 作业要求

1、 按照习题册P9页上1-9-2、1-9-5、1-9-6图上尺寸抄画斜度、锥度、椭圆在A3图纸上，并抄注尺寸。

2、 正确定出椭圆的四个圆心及其半径，用圆弧光滑连接。

3、 尺寸标注正确，图线符合要求，不图均匀，图面整洁。

四、 作业指示

1、 裁A3幅面的图纸，长边420，短边297。

2、 画图框线，不留装订边，各边尺寸均是5。

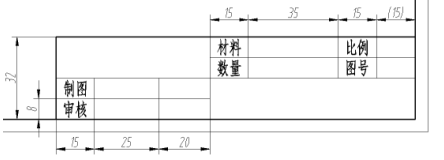

3、按下图画标题栏。

4、抄画习题集上P9有关斜度和锥度的图形；用四心法绘制椭圆，椭圆长轴为90，短轴为50。

5、图线使用正确，粗实线的宽度达到0.7mm，用2B铅笔加粗。细实线用2H的笔
