步骤：

7.7  坡道

Revi的“坡道”创建方法和“楼梯”命令非常相似，本节简要讲解。

l 接上节练习，在项目浏览器中双击“楼层平面”项下的“-1F-1”，打开”-1F-1”

平面视图。 单击“建筑” 选项卡“楼梯坡道”面板“坡道”命令，进入绘制模式。

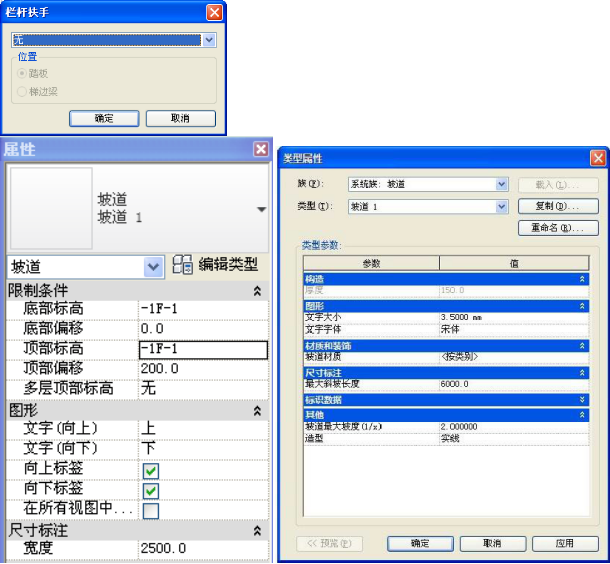

l 单击“属性”面板设置参数“底部标高”和“顶部标高”都为“-1F-1”、“顶部偏移”为“200”、“宽度”为“2500”，如图 7.7-22 所示。

l 打开坡道“类型属性”对话框，设置参数“最大斜坡长度”为“6000” 、“坡道最大坡度（1/X）”为“2”、

“造型”为“实体”，如图 7.7-23 所示。设置完成后单击“确

定”关闭对话框。 单击“工具”面板“栏杆扶手”命令 ，设置“扶手类型”参数为“无”，单击“确定”。













































图7.7-22 图7.7-23

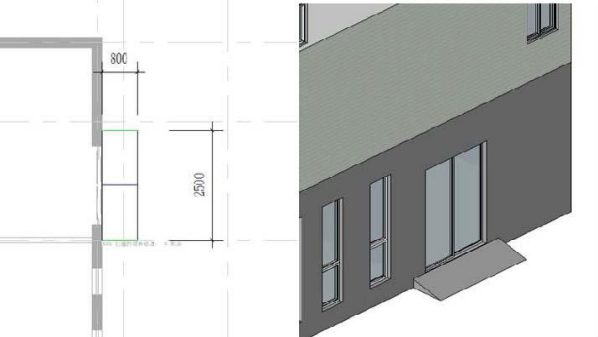

单击“绘制”面板 “梯段”命令，选项栏选择“直线”工具  ，移动光标到绘图区域

中，从右向左拖 拽光标绘制坡道梯段，如图 7.7-24 所示（可框选所有草图线，将其移

动到图示位置）。 单击“完成”命令，创建的坡道如图7.7-25 所示，保存文件。







图7.7-24 图7.7-25



7.8  带边坡的坡道

前述“坡道”命令不能创建两侧带边坡的坡道，本教程推荐使用“楼板”命令来创建。

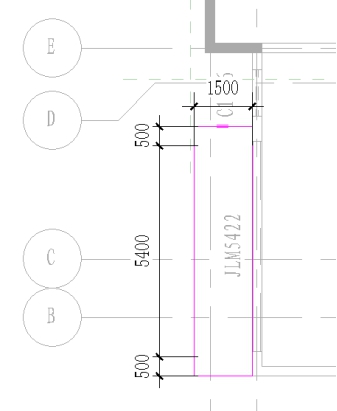

在项目浏览器中双击“楼层平面”项下的“-1F”，打开平面视图。单击  “楼板”命令，

选择“直线”命令， 选项栏取消勾选“定义坡度”，在左下角车库入口处绘制如图 7.7-

26 所示楼板的轮廓。

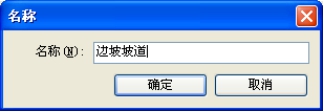

打开类型属性面板，新创建楼板类型为“边坡坡道”，设置其结构厚度为 200mm，。单

击“确定”关 闭对话框。



l 创建平楼板。

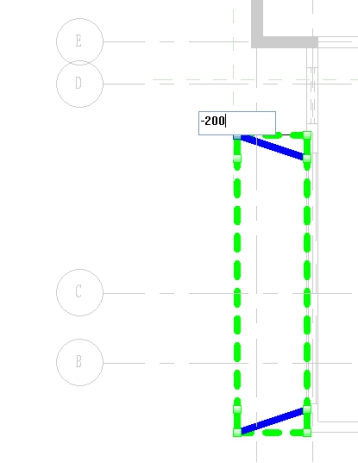

l 选择刚绘制的平楼板，右上角出现“形状编辑”面板，显示几个形状编辑工具，选项栏选择“添加分 割线”工具，楼板边界变成绿色虚线显示。如图 7.8-27 所示在上下角部位置各绘制一 条蓝色分割线。

l ：拖曳点或分割线以修改其位置或相对高程。

l



：可以向图元几何图形添加单独的点，每个点可设置不同的相对高程           值。

l ：可以绘制分割线，将板的现有面分割成更小的子区域。







图 7.8-26 图 7.8-27

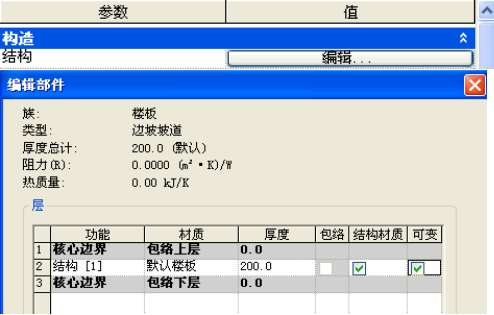

打开“边坡坡道”类型属性面板，打开“编辑部件”面板，勾选结构可变复选框。

，如图 7.8-27  分别单击楼板边界 4 个点，出现兰色临时相对               高程值（默认为 0），单击文字输入“-200”后按“Enter”键。

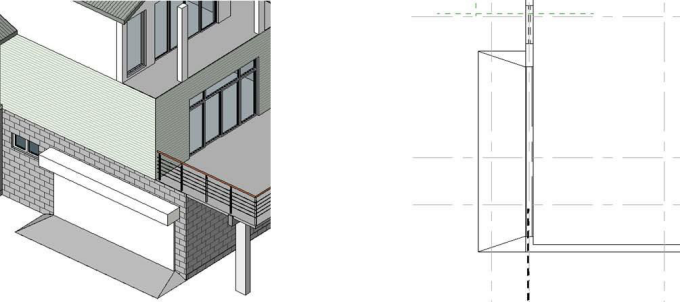

完成后按“Esc”键结束编辑命令，平楼板变为带边坡的坡道，结果如图 7.8-28 所示。



图 7.8-28
