任务2  认识THMDZT--1型机械装调技术综合实训装置

知识链接

 一、机械装配与调试技能大赛概况

       从2010年开始，全国职业院校技能大赛将装配钳工纳为现代制造技术中的项目，作为中职类的一个工种组织比赛。THMDZT--1型机械装调技术综合实训装置是大赛指定的比赛装置，其中包含的知识、技能、职业素养等要素是机械装配和调试这一工种所必需的最基本的知识、技能和职业素养要求。

      二、THMDZT--1型机械装调技术综合实训装置概况

THMDZT--1型机械装调技术综合实训装置（如图1-2-1）是依据相关国家职业标准及行业标准，结合职业院校数控技术及其应用、机械制造技术、机电设备安装与维修、机械装配、机械设备装配与自动化控制等专业的培养目标而研制，内含识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。通过有效实训，能提高在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

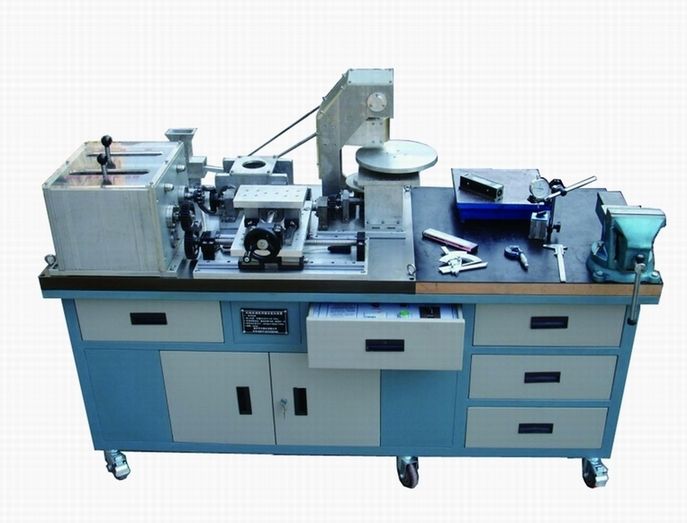

                                   图1-2-1THMDZT--1型机械装调技术综合实训装置

三、THMDZT--1型机械装调技术综合实训装置主要组成部分

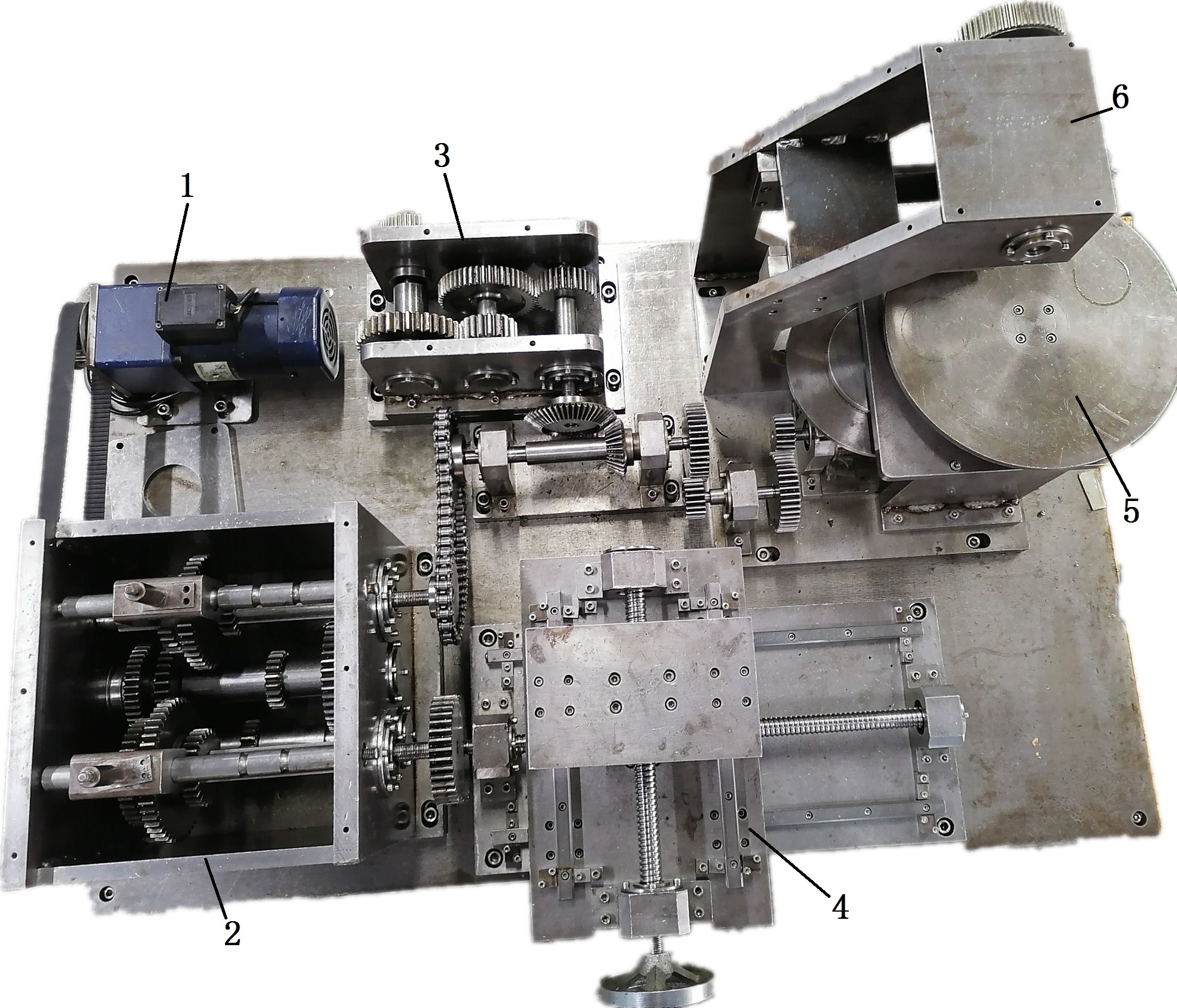

THMDZT--1型机械装调技术综合实训装置的装调对象主要由交流减速电机—1、变速器—2、齿轮减速器—3、二维工作台—4、间歇回转工作台—5、自动冲床机构—6等组成（见图1-2-2）

                             图1-1-2THMDZT--1型机械装调技术综合实训装置组成部分

       1.交流减速电机

       如图1-2-2中1部分所示，功率：90W；减速比：1:25，它主要为机械系统提供动力源。

       2.变速箱

       如图1-2-2中2部分所示，具有双轴三级变速输出，其中一轴输出带正反转功能。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换挡机构等组成，可完成多级变速箱的装配实训。

      3.齿轮减速器

      如图1-2-2中3部分所示，主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。它可以完成齿轮减速器的装配实训。

      4.二维工作台

      如图1-2-2中4部分所示，主要由滚珠丝杠、直线导轨、台面、垫块、轴承、支座、端盖等组成，分上下两层，上层手动控制，下层由变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能。它能完成直线导轨、滚珠丝杠、二维工作台的装配工艺及精度检测实训。

      5.间歇回转工作台

      如图1-2-2中5部分所示，主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成，由变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能。它能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调试实训。

     6.自动冲床机构

      如图1-2-2中6部分所示，主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟。它可完成自动冲床机构的装配实训。

任务实施

      认识THMDZT--1型机械装调技术综合实训装置

参观机械装调技术综合实训室，对照THMDZT--1型机械装调技术综合实训装置，说出装置各个组成部分以及主要功能及装配和调试主要任务。

任务评价

通过参观THMDZT--1型机械装调技术综合实训装置填写表格，以小组的形式完成。根据各同学的完成情况，进行评价。评价表格如表1-2-1所示。

                                  表1-2-1  领会机械装配与调试的工作任务评分表

姓名		小组编号
参观设备名称		参观时间
列举看到的零件、套件、组件和部件名称
简单描述某一部件或机器的装配顺序
列举看到的机械装配和调试的测试仪器（或工具）实验设备（或量具）各五项以上
简单描述机械装配和调试的主要任务
小组评价（对以上参观后描述的范围、准确性评价）
教师评价
