第三节  通风构筑物及漏风

 矿井通风系统网路中适当位置安设的隔断、引导和控制风流的设施和装置，以保证风流按生产需要流动。这些设施和装置，统称为通风构筑物。

 一、通风构筑物

 分为两大类：一类是通过风流的通风构筑物，如主要通风机风硐、反风装置、风桥、导风板和调节风窗；另一类是隔断风流的通风构筑物，如井口密闭、挡风墙、风帘和风门等。

 1.风门   按设地点：在通风系统中既要隔断风流又要行人或通车的地方应设立风门。在行人或通车不多的地方，可构筑普通风门。而在行人通车比较频繁的主要运输道上，则应构筑自动风门。

 设置风门的要求：





 (1)每组风门不少于两道，通车风门间距不小于一列车长度，行人风门间距不小于5m。入排风巷道之间要需设风门处同时设反向风门，其数量不少于两道；

 (2)风门能自动关闭；通车风门实现自动化，矿井总回风和采区回风系统的风门要装有闭锁装置；风门不能同时敞开（包括反风门）；

 (3)门框要包边沿口，有垫衬，四周接触严密，门扇平整不漏风，门扇与门框不歪扭。门轴与门框要向关门方向倾斜80°至85°；

 (4)风门墙垛要用不燃材料建筑，厚度不小于0.5m，严密不漏风；

 墙垛周边要掏槽，见硬顶、硬帮与煤岩接实。墙垛平整，无裂缝、重缝和空缝；

 (5)风门水沟要设反水池或挡风帘，通车风门要设底坎，电管路孔要堵严；风门前后各5m内巷道支护良好，无杂物、积水、淤泥。

 2.风桥

 当通风系统中进风道与回风道需水平交叉时，为使进风与回风互相隔开需要构筑风桥。按其结构不同可分为三种。

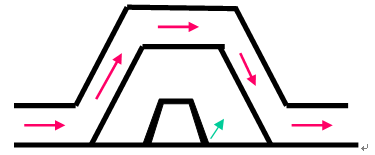

  (1)绕道式风桥    开凿在岩石里，最坚固耐用，漏风少。

  (2)混凝土风桥    结构紧凑，比较坚固。

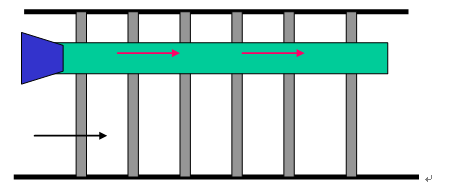

  (3)铁筒风桥      可在次要风路中使用。

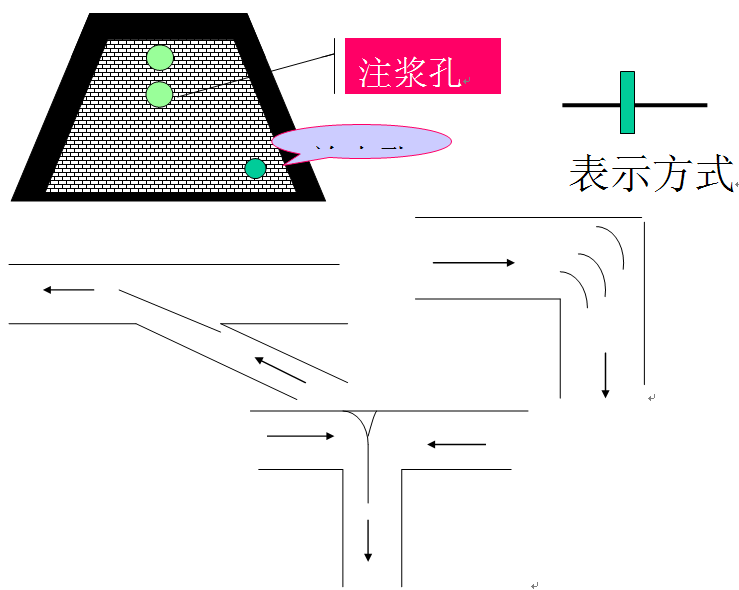

 3.密闭

 密闭是隔断风流的构筑物。设置在需隔断风流、也不需要通车行人的巷道中。密闭的结构随服务年限的不同而分为两类：

 (1)临时密闭，常用木板、木段等修筑，并用黄泥、石灰抹面。

 (2)永久密闭，常用料石、砖、水泥等不燃性材料修筑。

  4.导风板

 应用以下几种导风板。

 (1)引风导风板 ；

 (2)降阻导风板；

 (3)汇流导风板

 二、漏风及有效风量

 1.矿井漏风及其危害性

 有效风量：矿井中流至各用风地点，起到通风作用的风量。

 漏风：未经用风地点而经过采空区、地表塌陷区、通风构筑物和煤柱裂隙等通道直接流（渗）入回风道或排出地表的风量。

 漏风的危害：使工作面和用风地点的有效风量减少，气候和卫生条件恶化，增加无益的电能消耗，并可导致煤炭自燃等事故。减少漏风、提高有效风量是通风管理部门的基本任务。

 2.漏风的分类及原因

 (1)漏风的分类

 矿井漏风按其地点可分为：

 1)外部漏风（或称井口漏风）泛指地表附近如箕斗井井口，地面主通风机附近的井口、防爆盖、反风门、调节闸门等处的漏风。

 2)内部漏风（或称井下漏风）是指井下各种通风构筑物的漏风、采空区以及碎裂的煤柱的漏风。

 (2)漏风的原因

 当有漏风通路存在，并在其两端有压差时，就可产生漏风。漏风风流通过孔隙的流态，视孔隙情况和漏风大小而异。

  3.矿井漏风率及有效风量率

 (1)矿井有效风量Qe: 是指风流通过井下各工作地点实际风量总和。

 (2)矿井有效风量率：矿井有效风量率是矿井有效风量Qe与各台主要通风机风量总和之比。矿井有效风量率应不低于85%。

 (3)矿井外部漏风量

 指直接由主要通风机装置及其风井附近地表漏失的风量总和。可用各台主要通风机风量的总和减去矿井总回（或进）风量。

 (4)矿井外部漏风率

 指矿井外部漏风量QL与各台主要通风机风量总和之比。

 矿井主要通风机装置外部漏风率无提升设备时不得超过5％，有提升设备时不得超过15％。

  4.减少漏风、提高有效风量

 漏风风量与漏风通道两端的压差成正比，和漏风风阻的大小成反比。应增加地面主要通风机的风硐、反风道及附近的风门的气密性，以减少漏风。
