第二节  采区通风系统

 采区通风系统是矿井通风系统的主要组成单元, 包括：采区进风、回风和工作面进、回风巷道组成的风路连接形式及采区内的风流控制设施。

 一、采区通风系统的基本要求

   1.每一个采区，都必须布置回风道，实行分区通风。

   2.采煤和掘进工作面应独立通风系统。有特殊困难必须串联通风时应符合有关规定。

   3.煤层倾角大于12°的采煤工作面采用下行通风时，报矿总工程师批准，

   4.采煤和掘进工作面的进风和回风，都不得经过采空区或冒落区。

   二、采区进风上山与回风上山的选择

 上（下）山至少要有两条；对生产能力大的采区可有3条或4条上山。

 1.轨道上山进风，运输机上山回风

 2.运输机上山进风、轨道上山回风

 比较：轨道上山进风，新鲜风流不受煤炭释放的瓦斯、煤尘污染及放热影响，输送机上山进风，运输过程中所释放的瓦斯，可使进风流的瓦斯和煤尘浓度增大，影响工作面的安全卫生条件。

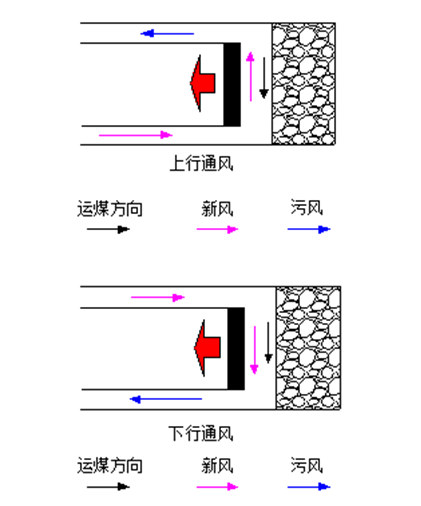

 三、采煤工作面上行风与下行风

 上行风与下行风是指进风流方向与采煤工作面的关系而言。当采煤工作面进风巷道水平低于回风巷时，采煤工作面的风流沿倾斜向上流动，称上行通风，否则是下行通风。

 用抽出式。当地形复杂、露头发育老窑多、采用多风井通风有利时，可采用压入式通风。

 优缺点：

 1.下行风的方向与瓦斯自然流向相反，二者易于混合且不易出现瓦斯分层流动和局部积存的现象。

 2.上行风比下行风工作面的气温要高。

 3.下行风比上行风所需要的机械风压要大；

 4.下行风在起火地点瓦斯爆炸的可能性比上行风要大。

 四、工作面通风系统

 1.U型与Z型通风系统



 2.Y型、W型及双Z型通风系统



 3.H型通风系统
