第七章  矿井通风系统与通风设计

教学重点及难点：

1、矿井通风系统----类型、适应条件、主要通风机工作方式 、安装地点、通风系统的选择

2、采区通风----基本要求、进回风上山选择、采煤工作面通风系统

3、通风构筑物及漏风----风门、风桥、密闭、导风板；矿井漏风、漏风率、有效风量率、减少漏风措施

4、矿井通风设计----内容与要求、优选通风系统、矿井风量计算、阻力计算、通风设备选择

5、可控循环通风

第一节  矿井通风系统

 矿井通风系统是向矿井各作业地点供给新鲜空气、排出污浊空气的通风网路、通风动力和通风控制设施的总称。

 一、矿井通风系统的类型及其适用条件

 按进、回井在井田内的位置不同，通风系统可分为中央式、对角式、区域式及混合式。

 1.中央式

 进、回风井均位于井田走向中央。根据进、回风井的相对位置，又分为中央并列式和中央边界式（中央分列式）。

 2.对角式

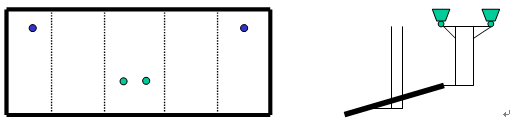

 (1)两翼对角式

 进风井大致位于井田走向的中央，两个回风井位于井田边界的两翼（沿倾斜方向的浅部），称为两翼对角式，如果只有一个回风井，且进、回风分别位于井田的两翼称为单翼对角式。



 (2)分区对角式‍

 进风井位于井田走向的中央，在各采区开掘一个不深的小回风井，无总回风巷。

 3.区域式

 在井田的每一个生产区域开凿进、回风井，分别构成独立的通风系统。如图。



 4.混合式

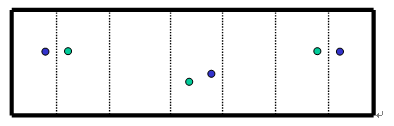

 由上述诸种方式混合组成。例如，中央分列与两翼对角混合式，中央并列与两翼对角混合式等等。

 二、主要通风机的工作方式与安装地点

 主要通风机的工作方式有三种：抽出式、压入式、压抽混合式。

 1.抽出式

 主要通风机安装在回风井口，在抽出式主要通风机的作用下，整个矿井通风系统处在低于当地大气压力的负压状态。当主要通风机因故停止运转时，井下风流的压力提高，比较安全。

 2.压入式

 主要通风机安设在入风井口，在压入式主要通风机作用下，整个矿井通风系统处在高于当地大气压的正压状态。在冒落裂隙通达地面时，压入式通风矿井采区的有害气体通过塌陷区向外漏出。当主要通风机因故停止运转时，井下风流的压力降低。

 3.压抽混合式

 在入风井口设一风机作压入式工作，回风井口设一风机作抽出式工作。通风系统的进风部分处于正压，回风部分处于负压，工作面大致处于中间，其正压或负压均不大，采空区通连地表的漏风因而较小。其缺点是使用的通风机设备多，管理复杂。

 三、矿井通风系统的选择

 根据矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性等条件，在确保矿井安全、兼顾中、后期生产需要的前提下，通过对多种个可行的矿井通风系统方案进行技术经济比较后确定。

 中央式通风系统具有井巷工程量少、初期投资省的优点。因此，矿井初期宜优先采用。

 有煤与瓦斯突出危险的矿井、高瓦斯矿井、煤层易自燃的矿井及有热害的矿井，应采用对角式或分区对角式通风；

 当井田面积较大时，初期可采用中央通风，逐步过渡为对角式或分区对角式。

 矿井通风方法一般采用抽出式。当地形复杂、露头发育老窑多、采用多风井通风有利时，可采用压入式通风。
