第三节 局部通风装备
局部通风装备是由局部通风动力设备、风筒及其附属装置组成。
一、风筒
风筒是最常见的导风装置。对风筒的基本要求是漏风小、风阻小、重量轻、拆装简便。
1.风筒种类
风筒按其材料力学性质可分为刚性和柔性两种。
刚性风筒是用金属板或玻璃钢材制成。玻璃钢风筒比金属风筒轻便、抗酸、碱腐蚀性强、摩擦阻力系数小。
柔性风筒是应用更广泛的一种风筒，通常用橡胶、塑料制成。其最大优点是轻便，可伸缩、拆装运搬方便。
2.风筒接头
刚性风筒一般采用法兰盘连接方式。柔性风筒的接头方式有插接、单反边接头、双反边接头、活三环多反边接头、罗圈接头等多种形式。
3.风筒的阻力计算公式参见第三章。摩擦阻力系数和局部阻力系数选取见书P122页
4.风筒漏风
刚性风筒风筒的漏风，主要发生在接头处，柔性风筒不仅接头而且全长的壁面和缝合针眼都有漏风，故风筒漏风属连续的均匀漏风。因此，应用始末端风量的几何平均值作为风筒的风量Q,即
/
式中局部通风机风量与风筒出口风量
不等，
与
之差就是风筒的漏风量
(1)漏风率
风筒漏风量占局部通风机工作风量的百分数称为风筒漏风率η。
=
虽能反映风筒的漏风情况，但不能作为对比指标。故常用百米漏风率
表示：
/
式中 为风简长度。
(2)有效风量率
掘进工作面风量占局部通风机工作风量的百分数称为有效风量率pe。
=
=
(3)漏风系数
风筒有效风量率的倒数称为风筒漏风系数pq。
金属风筒的pq值可按下式计算：
式中——相当于直径为1
的金属风筒每个接头的漏风率。
——风筒直径,
;
——风筒接头数,个;
——风筒全长,
。
——每米长风筒的风阻,
;
柔性风筒的pq值：
式中 ——接头数；
——个接头的漏风率。
二、局部通风机
井下局部地点通风所用的通风机称为局部通风机。
要求：体积小、风压高、效率高、噪声低、性能可调、坚固防爆。
1.局部通风机的种类和性能
目前我国煤矿大部分仍延用六十年代研制的JBT系列轴流式局部通风机。具有低效率、低风量风压、高噪声。
近年来，我国已研制开发了一些新产品，如沈阳鼓风机厂研制的BKJ66-11，对旋风机等。
2.局部通风机联合工作

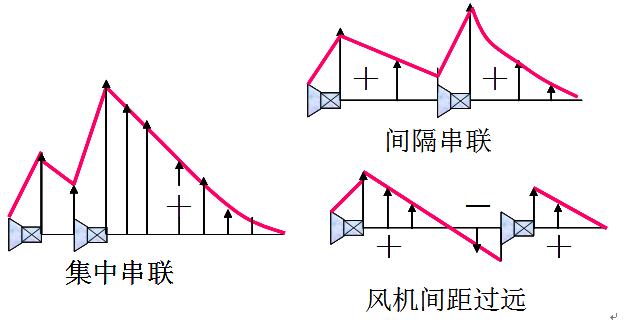

(1)局部通风机串联
(2)局部通风机并联
当风筒风阻不大，用一台局部通风机供风不足时，可采用。
