第六章  局部通风

 利用局部通风机或主要通风机产生的风压对井下独头巷道进行通风的方法称为局部通风（又称掘进通风）。

第一节  局部通风方法

 一、局部通风机通风

 利用局部通风机作动力，通过风筒导风的通风方法称局部通风机通风，它是目前局部通风最主要的方法。

 常用通风方式：压入、抽出和混合式。

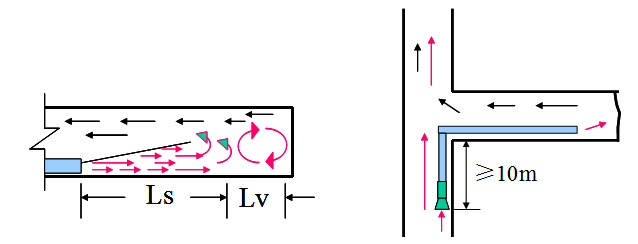

 1.压入式

 布置方式：

 －－气流贴着巷壁射出风筒后,由于卷吸作用,射流断面逐渐扩张，直至射流的断面达到最大值，此段称为扩张段；

 －－射流断面逐渐减少，直到为零，此段称收缩段。

 －－从风筒出口至射流反向的最远距离（即扩张段和收缩段总长）称射流有效射程。

 在巷道条件下，一般有：

  式中 ——巷道断面,。

  特点：（１）局扇及电器设备布置在新鲜风流中；

      （２）有效射程远，工作面风速大，排烟效果好；

      （３）可使用柔性风筒，使用方便；

      （４）由于Ｐ内＞Ｐ外，风筒漏风对巷道排污有一定作用。

  要求：（１）Ｑ局＜Ｑ巷，避免产生循环风；

      （２）局扇入口与掘进巷道距离大于10m；

      （３）风筒出口至工作面距离小于。

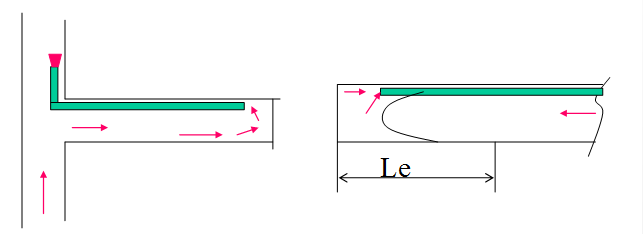

  2.抽出式

  布置方式：

  有效吸程Le:风筒吸口吸入空气的作用范围。

  在巷道边界条件下，其一般计算式为：

  式中 ——巷道断面，。

  特点：（１）新鲜风流沿巷道进入工作面，劳动条件好；

      （２）污风通过风机；

      （３）有效吸程小，延长通风时间，排烟效果不好；

      （４）不通使用柔性风筒。

 3. 压入式和抽出式通风的比较：

 （1）压入式通风时，局部通风机及其附属电气设备均布置在新鲜风流中，污风不通过局部通风机，安全性好；而抽出式通风时，含瓦斯的污风通过局部通风机，若局部通风机不具备防爆性能，则是非常危险的。

 （2）压入式通风风筒出口风速和有效射程均较大，可防止瓦斯层状积聚，且因风速较大而提高散热效果。然而，抽出式通风有效吸程小，掘进施工中难以保证风筒吸入口到工作面的距离在有效吸程之内。与压入式通风相比，抽出式风量小,工作面排污风所需时间长、速度慢。

 （3）压入式通风时,掘进巷道涌出的瓦斯向远离工作面方向排走,而用抽出式通风时,巷道壁面涌出的瓦斯随风流向工作面，安全性较差。

 （4）抽出式通风时,新鲜风流沿巷道进向工作面，整个井巷空气清新，劳动环境好；而压入式通风时，污风沿巷道缓慢排出，当掘进巷道越长，排污风速度越慢，受污染时间越久。

 （5）压入式通风可用柔性风筒，其成本低、重量轻，便于运输，而抽出式通风的风筒承受负压作用，必须使用刚性或带刚性骨架的可伸缩风筒，成本高，重量大，运输不便。

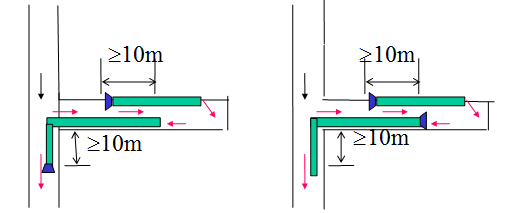

 4. 混合式通风

 混合式通风是压入式和抽出式两种通风方式的联合运用,按局部通风机和风筒的布设位置，分为:长压短抽、长抽短压和长抽长压。

 （1）长抽短压（前压后抽）

 工作面的污风由压入式风筒压入的新风予以冲淡和稀释，由抽出式主风筒排出。

 其中抽出式风筒须用刚性风筒或带刚性骨架的可伸缩风筒，若采用柔性风筒，则可将抽出式局部通风机移至风筒入风口，改为压出式，由里向外排出污风(如图b）。

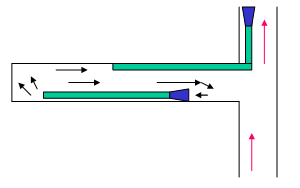

 （2）长压短抽(前抽后压)

 工作方式：新鲜风流经压入式长风筒送入工作面, 工作面污风经抽出式通风除尘系统净化,被净化后的风流沿巷道排出。

 混合式通风的主要特点：

 1）通风是大断面长距离岩巷掘进通风的较好方式；

 2）主要缺点是降低了压入式与抽出式两列风筒重叠段巷道内的风量，当掘进巷道断面大时,风速就更小,则此段巷道顶板附近易形成瓦斯层状积聚。

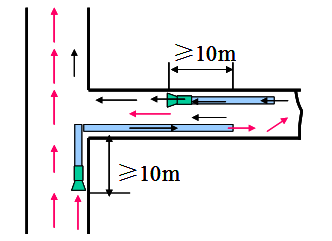

 5.可控循环通风

 当局部通风机的吸入风量大于全风压供给设置通风机巷道的风量时，则部分由局部用风地点排出的污浊风流，会再次经局部通风机送往用风地点，故称其为循环风。

 循环通风方式：循环通风分为掺有适量外界新风的循环通风和不掺有外界新风的循环通风。前者即为可控制循环通风，也称为开路循环通风；后者称为闭路循环通风。

 在煤矿掘进通风中当使用闭路循环系统时，因既无任何出口，也无法除去这些气体，在封闭的循环区域中的污染物浓度必然会越来越大。因此，《规程》严禁采用循环通风。

 如果循环通风是在一个敞开的区域内，且连续不断地有适量的新鲜风流掺入到循环风流中,经理论与实践证明，这部分有控制的循环风流中的污染物浓度仅仅取决于该地区内污染物的产生率及流过该地区的新鲜风量的大小，故循环区域中任何地点的污染物浓度，都不会无限制地增大，而是趋于某一限值。

  可控循环局部通风优点:

  (1)采用混合式可控循环通风时,掘进巷道风流循环区内侧的风速较高，避免了瓦斯层状积聚,同时也降低了等效温度，改善了掘进巷道中的气候条件。

 (2)当在局部通风机前配置除尘器时，可降低矿尘浓度。

 (3)在供给掘进工作面相同风量条件下，可降低通风能耗。

 缺点：

 (1)由于流经局部通风机的风流中含有一定浓度的瓦斯与粉尘，因此，必须研制新型防爆除尘风机。

 （2）循环风流通过运转风机的加热,再返回掘进工作面，使风温上升。

 （3）当工作面附近发生火灾时，烟流会返回掘进工作面，故安全性差，抗灾能力弱，灾变时有循环风流通过的风机应立即进行控制,停止循环通风,恢复常规通风。

 二、矿井全风压通风

  全风压通风是利用矿井主要通风机的风压，借助导风设施把主导风流的新鲜空气引入掘进工作面。其通风量取决于可利用的风压和风路风阻。

  按其导风设施不同可分为：

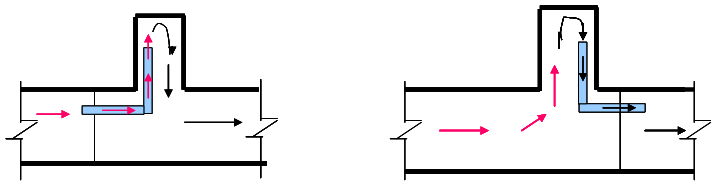

   1.风筒导风

‍ 在巷道内设置挡风墙截断主导风流，用风筒把新鲜空气引入掘进工作面，污浊空气从独头掘进巷道中排出。

  特点：此种方法辅助工程量小，风筒安装、拆卸比较方便，通常用于需风量不大的短巷掘进通风中。

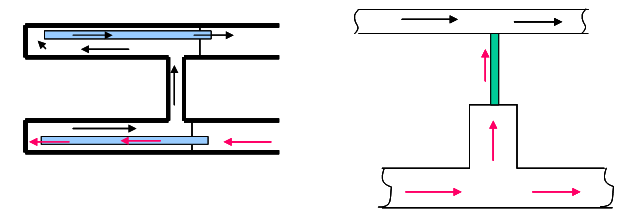

  ２.平行巷道导风  在掘进主巷的同时，在附近与其平行掘一条配风巷，每隔一定距离在主、配巷间开掘联络巷，形成贯穿风流，当新的联络巷沟通后，旧联络巷即封闭。两条平行巷道的独头部分可用风幛或风筒导风，巷道的其余部分用主巷进风，配巷回风。

  特点：此方法常用于煤巷掘进，尤其是厚煤层的采区巷道掘进中，当运输、通风等需要开掘双巷时。此法也常用于解决长巷掘进独头通风的困难。

  3.钻孔导风  离地表或邻近水平较近处掘进长巷反眼或上山时，可用钻孔提前沟通掘进巷道，以便形成贯穿风流。

  这种通风方法曾被应用于煤层上山的掘进通风，取得了良好排瓦斯效果。

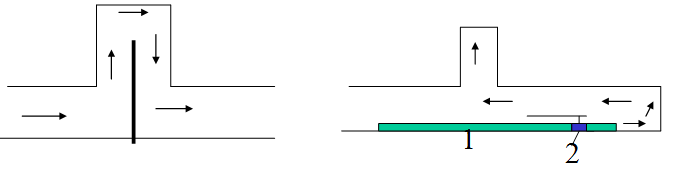

  4.风幛导风  在巷道内设置纵向风幛，把风幛上游一侧的新风引入掘进工作面，清洗后的污风从风幛下游一侧排出。这种导风方法，构筑和拆除风幛的工程量大。适用于短距离或无其它好方法可用时采用。

‍‍

 三、引射器通风

 利用引射器产生的通风负压,通过风筒导风的通风方法称引射器通风。引射器通风一般都采用压入式。

 优点：无电气设备，无噪音;还具有降温、降尘作用;在煤与瓦斯突出严重的煤层掘进时，用它代替局部通风机通风，设备简单，安全性较高。

 缺点：风压低、风量小、效率低，并存在巷道积水问题。
