第五节  应用计算机解算复杂通风网络

 目的：已知风网各分支风阻和主通风机的特性，求算主要通风机的工况点，各分支的风量和风向，以便验算各用风地点的风量和风整速是否符合规程要求。

 原理：依据风量平衡定律、风压平衡定律、阻力定律

 方法：回路法  假设风网中每一回路内各分支的风向和风量开始，逐渐修正风量，使之满足风压平衡定律。

 节点法 假设风网中每一回路内各分支节点压力值开始，逐渐修正压力分布，使之满足风量平衡定律。

 一、改进的斯考德－恒斯雷试算法－－回路法

 回路风量：把风流在风网中的流动看成是在一些互不重复的独立的闭合回路中各有一定的风量在循环，这种风量称为回路风量。

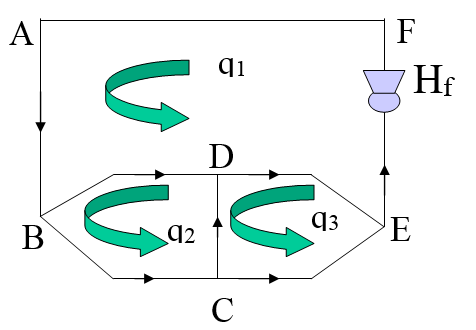

 如图：回路：ABDEF(风量)、BCDB()、DCED()

 独立分支：只属于一个回路的分支。反之，为非独立分支。且满足：独立分支(M)＝分支总数(B)－节点数(J)＋１

  如：BC、CE、EFAB－－独立分支， BD、DE、CD－－非独立分支

 基本思路：初拟风网中各回路风量(如)，使其满足风网中节点风量风量平衡定律，然后利用风压平衡定律对其逐一进行修正，从而得各分支假设风量，经把迭代计算修正，各回路风压逐渐趋于平衡，这样各分支风量逐渐接真实值。

 回路风量修正值（）：

 回路中各分支阻力代数和，当分支流向与回路流向一致时，取“＋”，反之，取“－”。

当回路中有 Hf 和 Hn 时：

故分支风量为：
