第二节 矿用通风机的类型及构造

 矿用通风机按其服务范围可分为三种：

 1、主要通风机，服务于全矿或矿井的某一翼（部分）；

 2、辅助通风机，服务于矿井网络的某一分支（采区或工作面），帮助主通风机通风，以保证该分支风量；

 3、局部通风机，服务于独头掘进井巷道等局部地区。

 按构造和工作原理可分为：

 离心式通风机和轴流式通风机。

 一、离心式通风机的构造和工作原理

 1、风机构造。

 离心式通风机一般由：进风口、工作轮（叶轮）、螺形机壳和扩散器等部分组成。有的型号通风机在入风口中还有前导器。

 吸风口有：单吸和双吸两种。

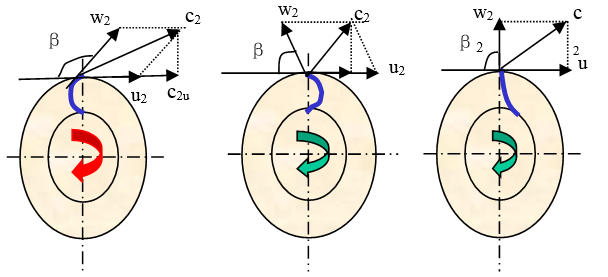

 叶片出口构造角：风流相对速度的方向与圆周速度u2的反方向夹角称为叶片出口构造角，以表示。

 离心式风机可分为：前倾式（>90º)、径向式（=90º)和后倾式（<90º)三种。

 不同，通风机的性能也不同。矿用离心式风机多为后倾式。

 2、工作原理

 当电机通过传动装置带动叶轮旋转时，叶片流道间的空气随叶片旋转而旋转，获得离心力。经叶端被抛出叶轮，进入机壳。在机壳内速度逐渐减小，压力升高，然后经扩散器排出。与此同时，在叶片入口（叶根）形成较低的压力（低于吸风口压力），于是，吸风口的风流便在此压差的作用下流入叶道，自叶根流入，在叶端流出，如此源源不断，形成连续的流动。

 3、常用型号

 目前我国煤矿使用的离心式风机主要有G4-73、4-73型和K4-73型等。这些品种通风机具有规格齐全、效率高和噪声低等特点。

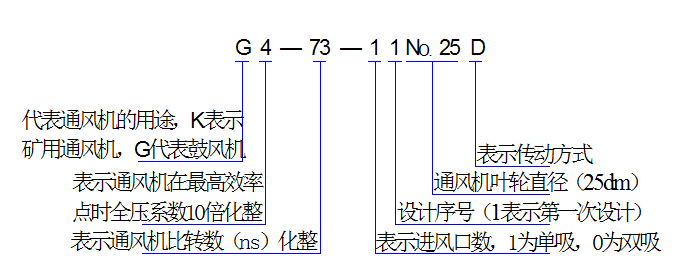

 型号参数的含义举例说明如下：

 二、轴流式风机的构造和工作原理

 1、风机构造

 主要由进风口、叶轮、整流器、风筒、扩散（芯筒）器和传动部件等部分组成。叶轮有一级和二级两种

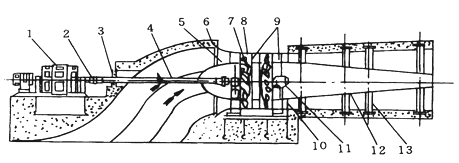

 图4-2-3  轴流式通风机

1-电动机；2-联轴器；3-前隔板；4-主轴；5-进风口；6-中隔板；7-叶轮；8-主体风筒；9-整流器；10-后隔板；11-轴承；12-环形扩散器；13-拉筋板

 2、工作原理

（1）特点：在轴流式风机中，风流流动的特点是，当动轮转动时，气流沿等半径的圆柱面旋绕流出。

（2）叶片安装角

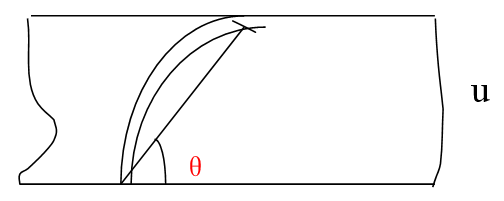

 在叶片迎风侧作一外切线称为弦线。弦线与动轮旋转方向（u)的夹角称为叶片安装角，以θ表示。

 可根据需要在规定范围内调整。但每个动轮上的叶片安装角θ必需保持一致。

（3）工作原理

 当动轮旋转时，翼栅即以圆周速度u 移动。处于叶片迎面的气流受挤压，静压增加；与此同时，叶片背的气体静压降低，翼栅受压差作用，但受轴承限制，不能向前运动，于是叶片迎面的高压气流由叶道出口流出，翼背的低压区“吸引”叶道入口侧的气体流入，形成穿过翼栅的连续气流。

 3、常用型号

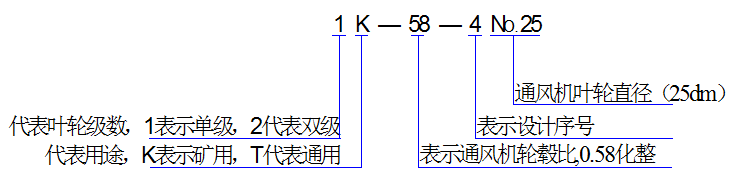

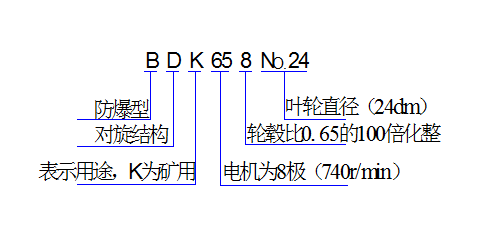

 目前我国煤矿在用的轴流式风机有1K58、2K58、GAF和BD或BDK（对旋式）等系列轴流式风机。轴流式风机型号的一般含义是：

 4、对旋风机的特点

 一级叶轮和二级叶轮直接对接，旋转方向相反；机翼形叶片的扭曲方向也相反，两级叶片安装角一般相差3º；电机为防爆型安装在主风筒中的密闭罩内，与通风机流道中的含瓦斯气流隔离，密闭罩中有扁管与大气相通，以达到散热目的。
