局部风阻与阻力


第三节  局部风阻与阻力

 由于井巷断面、方向变化以及分岔或汇合等原因,使均匀流动在局部地区受到影响而破坏,从而引起风流速度场分布变化和产生涡流等,造成风流的能量损失,这种阻力称为局部阻力。由于局部阻力所产生风流速度场分布的变化比较复杂性,对局部阻力的计算一般采用经验公式。

 一、局部阻力及其计算和摩擦阻力类似,局部阻力hl一般也用动压的倍数来表示:



 式中:ξ——局部阻力系数,无因次。层流ξ

 计算局部阻力,关键是局部阻力系数确定,因v=Q/S,当ξ确定后,便可用



 几种常见的局部阻力产生的类型:

 1、突变

 紊流通过突变部分时,由于惯性作用,出现主流与边壁脱离的现象,在主流与边壁之间形成涡漩区,从而增加能量损失。

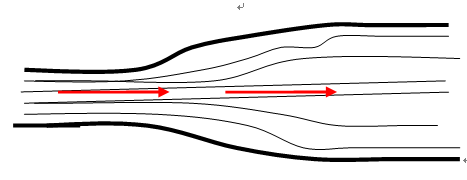

 2、渐变

 主要是由于沿流动方向出现减速增压现象,在边壁附近产生涡漩。因为 V↓ → hv ↓→  p ↑,压差的作用方向与流动方向相反,使边壁附近,流速本来就小,趋于0,  在这些地方主流与边壁面脱离,出现与主流相反的流动,面涡漩。

 3、转弯处

 流体质点在转弯处受到离心力作用,在外侧出现减速增压,出现涡漩。

 4、分岔与会合

  上述的综合。

 ∴ 局部阻力的产生主要是与涡漩区有关,涡漩区愈大,能量损失愈多,局部阻力愈大。

 二、局部阻力系数和局部风阻

1、局部阻力系数ξ

 紊流局部阻力系数ξ一般主要取决于局部阻力物的形状,而边壁的粗糙程度为次要因素。

 1)突然扩大

或


 式中: v1、v2——分别为小断面和大断面的平均流速,m/s;

        S1、S2——分别为小断面和大断面的面积,m;

        ρm——空气平均密度,kg/m3。

对于粗糙度较大的井巷,可进行修正

 2)突然缩小

 对应于小断面的动压     ,ξ值可按下式计算






  3)逐渐扩大

  逐渐扩大的局部阻力比突然扩大小得多,其能量损失可认为由摩擦损失和扩张损失两部分组成。

 当Θ<20°时,渐扩段的局部阻力系数ξ可用下式求算:

 式中  α—风道的摩擦阻力系数,Ns2/m4;

       n—风道大、小断面积之比,即S2/S1;

       θ—扩张角。

4.转弯

巷道转弯时的局部阻力系数(考虑巷道粗糙程度)可按下式计算:

当巷高与巷宽之比H/b=0.2~1.0 时,




 当 H/b=1~2.5  时


 式中  ξ0——假定边壁完全光滑时,90°转弯的局部阻力系数,其值见表3-3-1;

     α——巷道的摩擦阻力系数,N.s2/m4;

     β——巷道转弯角度影响系数,见表3-3-2。

 5风流分叉与汇合

 (1)风流分叉

  典型的分叉巷道如图所示,1~2段的局部阻力hl1~2和1~3段的局部阻力hl1~3分别用下式计算:






 (2)风流汇合

 如图所示,1~3段和2~3段的局部阻力hl1~3、hl2~3分别按下式计算:




 式中:


 2 局部风阻

 在局部阻力计算式中,令

 则有:

 式中Rl称为局部风阻,其单位为N.s2/m8或kg/m7。

 此式表明,在紊流条件下局部阻力也与风量的平方成正比
