井巷断面上风速分布

第三章  井巷通风阻力

 教学重点及难点:                                          能量方程在矿井中的应用---边界条件、压力坡度图                   摩擦阻力和局部阻力产生的原因和测算

当空气沿井巷运动时,由于风流的粘滞性和惯性以及井巷壁面等对风流的阻滞、扰动作用而形成通风阻力,它是造成风流能量损失的原因。井巷通风阻力可分为两类:摩擦阻力(也称为沿程阻力)和局部阻力。

                       第一节  井巷断面上风速分布

一、风流流态

1、管道流

 同一流体在同一管道中流动时,不同的流速,会形成不同的流动状态。当流速较低时,流体质点互不混杂,沿着与管轴平行的方向作层状运动,称为层流(或滞流)。当流速较大时,流体质点的运动速度在大小和方向上都随时发生变化,成为互相混杂的紊乱流动,称为紊流(或湍流)。

 (1)雷诺数-Re

 式中:平均流速v、管道直径d和流体的运动粘性系数v。

 在实际工程计算中,为简便起见,通常以Re=2300作为管道流动流态的判定准数,即:

  Re≤2300    层流,    Re>2300    紊流

 (2)当量直径

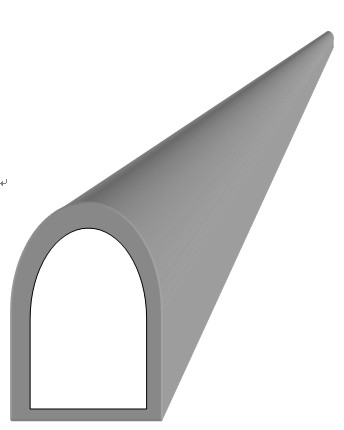

 对于非圆形断面的井巷,Re数中的管道直径d应以井巷断面的当量直径de来表示:

 因此,非圆形断面井巷的雷诺数可用下式表示: 对于不同形状的井巷断面,其周长U与断面积S的关系,可用下式表示:

 式中:C—断面形状系数:梯形C=4.16;三心拱C=3.85;半圆拱C=3.90。(举例见P38)

 2、孔隙介质流

 在采空区和煤层等多孔介质中风流的流态判别准数为:

 式中:K—冒落带渗流系数,m;l—滤流带粗糙度系数,m。

 层流,Re≤0.25; 紊流,Re>2.5;过渡流0.25<Re<2.5

 二、井巷断面上风速分布

 1紊流脉动

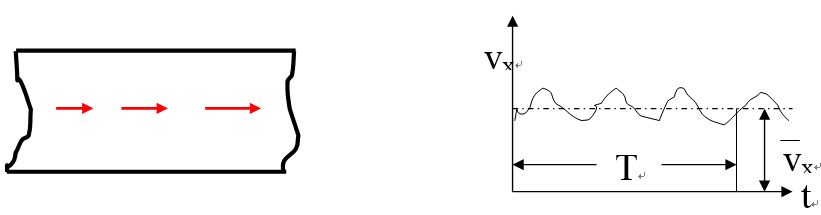

 风流中各点的流速、压力等物理参数随时间作不规则

 2时均速度

 瞬时速度vx随时间τ的变化。其值虽然不断变化,但在一足够长的时间段T内,流速vx总是围绕着某一平均值上下波动。


  3巷道风速分布

 由于空气的粘性和井巷壁面摩擦影响,井巷断面上风速分布是不均匀的。

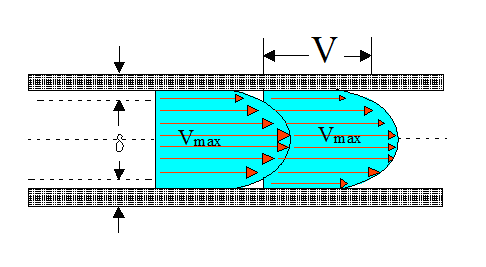

 层流边层:在贴近壁面处仍存在层流运动薄层,即层流边层。其厚度δ随Re增加而变薄,它的存在对流动阻力、传热和传质过程有较大影响。

 在层流边层以外,从巷壁向巷道轴心方向,风速逐渐增大,呈抛物线分布。


 平均风速:

 式中:

巷道通过风量Q。

 则:Q=V×S

 风速分布系数:断面上平均风速v与最大风速vmax的比值称为风速分布系数(速度场系数),用Kv表示:


巷壁愈光滑,Kv值愈大,即断面上风速分布愈均匀。

砌碹巷道,Kv=0.8~0.86;木棚支护巷道,Kv=0.68~0.82;

无支护巷道,Kv=0.74~0.81。
