实验七：物理图设计

一、实验目的

1.       掌握组件图建模技术；

2.      掌握配置图建模技术

二、实验仪器设备、材料

1. 设备：计算机。

2.  地点：机房。

三、实验要求：

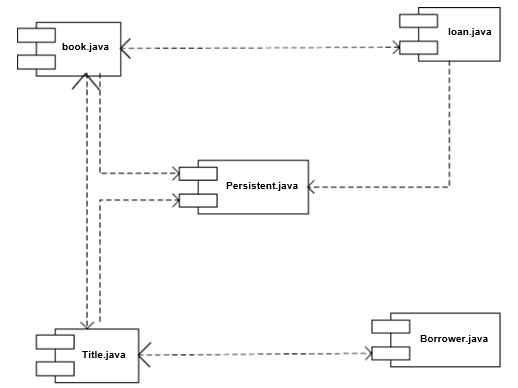

1.绘制图书馆管理系统的用户界面的组件图

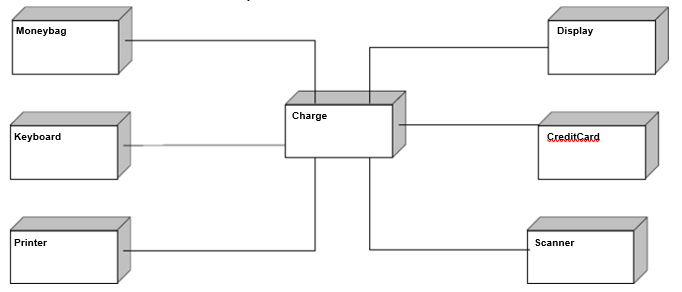

2. 绘制收银台的配置图

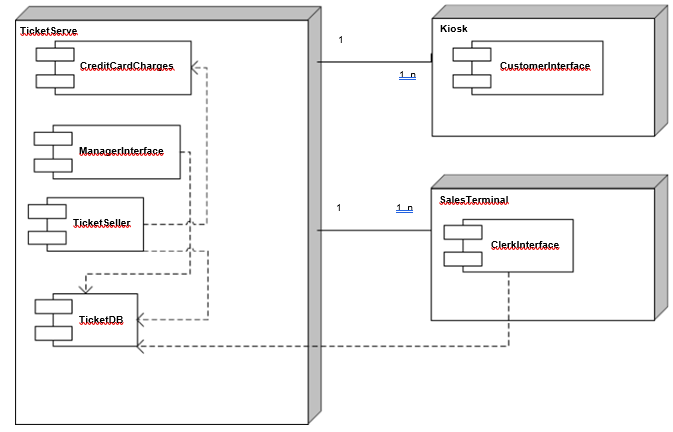

3.创建一个顾客购票的物理图。

   图中顾客购票的情景如下：

   顾客通过位于Kiosk  节点的顾客接口组件进行购票的操作，         该顾客接口组件的购票操作依赖于处于          TicketServer   节点上的售票组件提供的服务，售票 组件要完成售票操作，又要依赖同一节点上信用卡付款组件提供的付款服务和票数据库组件。

节点TicketServer(  售票服务)上的组件:

CreditCardCharges/ManagerInterface/ TicketSeller/TicketDB

节点Kiosk(信息亭 )上的组件 :

CustomerInterface

SalesTerminal(   销售终端 )上的组件 :

ClerkInterface

包括的通信链关系 (不带箭头的直线):

TicketServer   票服务器与 Kiosk信息亭之间存在一对多的通信关联；与

SalesTerminal    售票终端也存在一对多的通信关联； 依赖关系 (带箭头的虚线 ):

TicketSeller   售票构件依赖CreditCardCharges                      信用卡付款构件和

TicketDB   票数据库构件提供的服务。

ClerkInterface    和ManagerInterface      依赖TicketDB    票数据库构件提供的服务。









四、实验内容与步骤

1、了解组件图和配置图的基本用法。

2、绘制组件图和配置图。

3、撰写实验报告。
