实验一：用例图设计

一、实验要求

1.                      了解USECASE   图的基本用法；

2.                              掌握UML  中用例图的建立方法；

3.                      掌握用例的描述方法。

二、实验仪器设备、材料

1.  设备：计算机。

2.  地点：机房。

三、实验要求：

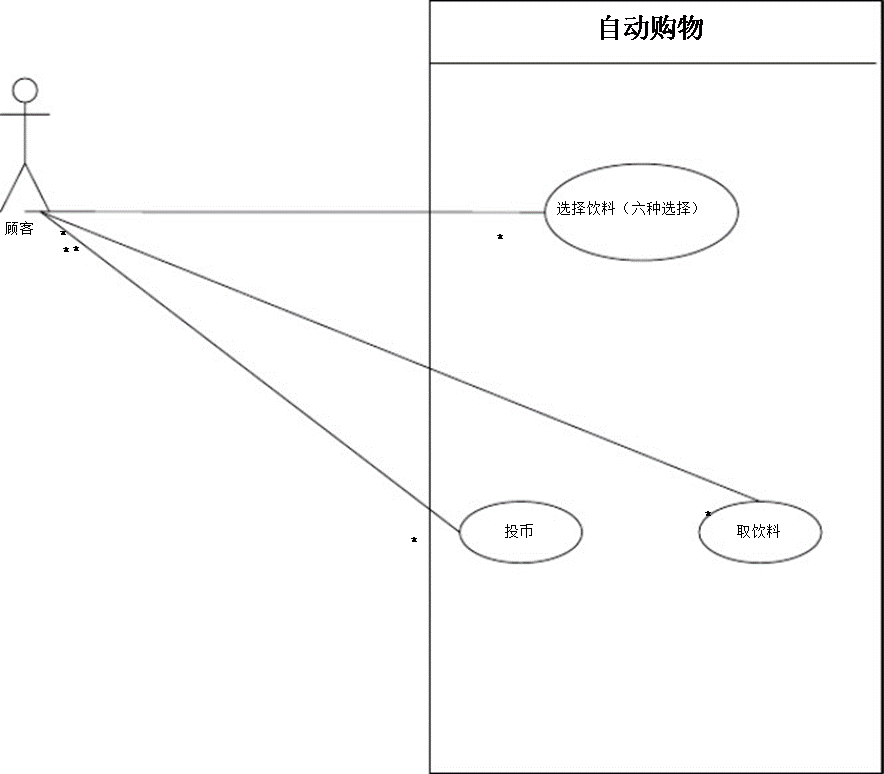

1.      一台自动售货机能提供  6种不同的饮料，售货机上有6个不同的按钮，分别对应这  6  种不同的饮料，顾客通过这些按钮选择不同的饮料。售货机有一个硬币槽和找零槽，分别用来收钱和找钱。现在为这个系统设计一个用例图。

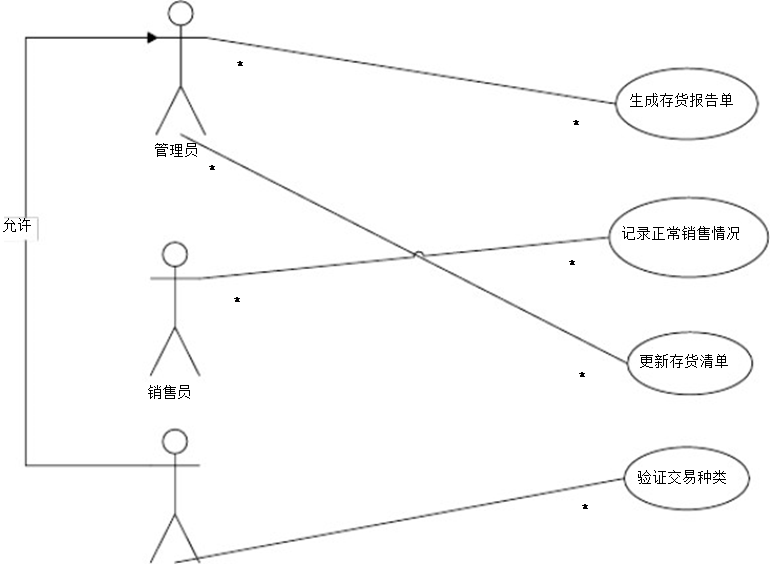

2.  现有一个产品销售系统，其总体需求如下： 系统允许管理员生成存货清单报告。

管理员可以更新存货清单。 销售员记录正常的销售情况。

交易可以使用信用卡或支票，系统需要对其进行验证。每次交易后都需要更新存货清单。

分析其总体需求，并绘制出其用例图。



系统   *



3.  登录一个网上酒店管理系统，根据其客人预订房间流程，描述系统的“预订房间”用例。

    当客人登陆网上酒店管理系统，   系统显示需要选择的服务，客人选择预订房间，系统判断客人预订的房间是否还有剩余，如果没有剩余，询问顾客  是不是要继续选择预订其他的房间，顾客如果选择是，则重新进去预订房间  的用例，如果客人选择不继续预订房间的话，系统学问客人是否要选择退出，客人退出，如果客人要预订的房间有剩余，系统询问顾客是不是要确定预订  这个房间，顾客选择是，                     然后系统询问顾客的详细的信息，系统记录信息，然后回到系统询问顾客是否需要其他的服务，顾客选择退出，系统注销用户  的登录信息。

四、实验内容与步骤



1 、了解USE CASE 图的基本用法。

2 、使用 USE CASE图进行问题域的分析，分析总体需求。

3 、绘制 USE CASE 图。

4 、描述用例。

5 、撰写实验报告。
