3.4成型磨削

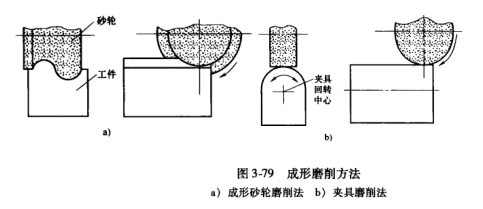

成型砂轮磨削法和夹具磨削法



成型砂轮磨削法难点与关键是砂轮的修整，常用的方法有砂轮修整器修整、样板刀挤压、数控机床修整、电镀法。

 (一)砂轮修整器修整

1.砂轮角度的修整

2.圆弧砂轮的修整

（二）修整成型砂轮其它方法

1.成型刀挤压法 利用车刀挤压慢速旋转的砂轮也可修整砂轮,此法的关键是用电火花线切割机先加工出成型车刀,然后再用车刀对慢速旋转的砂轮挤压,即可修整出所需砂轮。

2.数控机床修整法 将砂轮安装在数控机床主轴上,金刚刀固定在刀架(车床)或工作台(铣床)上,利用数控指令使金刚刀相对于砂轮进给修整出成型砂轮。

3.电镀法 此法与金刚石锉刀的制造方法相同,先加工钢的轮坯,再用电镀法在轮坯表面镀一层金刚砂。这种方法比较简便，但所得砂轮耐用度较低，精度也不高。

夹具磨削法：依据成形面的复杂程度选用不同的夹具，使工件相对于砂轮移动，从而加工出所需型面。

1.正弦精密平口钳和正弦精密磁力台

2.正弦分中夹具

3.万能夹具
