以下两个算例选一进行：

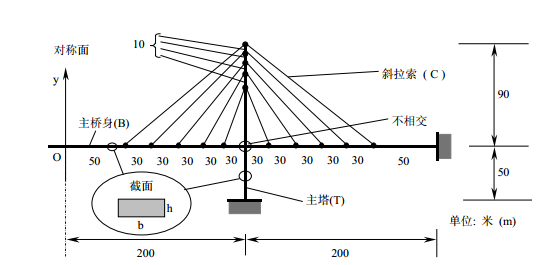

1.利用ANSYS或者ABAQUS等软件建立斜拉桥模型。（来自清华大学课程）
!!!!算例ex02
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
finish
/clear
/filename,ex02
!!!!!前处理!!!!!
/prep7
et,1,beam3
et,2,link10
et,3,shell181
mp,ex,1,2.1e11
mp,prxy,1,0.3
mp,dens,1,7500

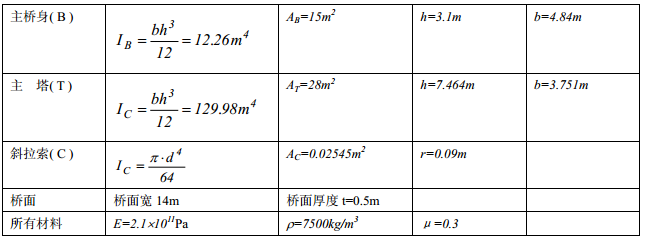

r,1,15,12.26,3.1
r,2,28,129.98,7.464
r,3,0.02545
r,4,0.5
k,1,,,,
k,2,50,,,$ k,3,80,,,$ k,4,110,,, $ k,5,140,,, $ k,6,170,,, $ k,7,230,,, $ k,8,260,,,$k,9,290,,, $ k,10,320,,$ k,11,350,, $k,12,400,,$k,13,200,90,,$k,14,200,80,,$k,15,200,70,,$k,16,200,60,,$k,17,200,50,, $ k,18,200,-50,,
*do,i,1,11,1
l,i,i+1
*enddo
*do,i,13,17,1
l,i,i+1
*enddo
*do,i,0,4,1
l,i+2,13+i
l,11-i,13+i
*enddo
lmesh,1,11,1
real,2
lmesh,12,16,1
real,3
type,2
lmesh,17,26,1
lgen,2,all,,,0,0,14
*do,i,1,11,1
a,i,i+1,i+19,i+18
*enddo
real,4
type,3
esize,14
amesh,all
arsym,x,all
lsymm,x,all
nummrg,all
/solution
dk,18,all,0
dk,36,all,0
dk,78,all,0
dk,96,all,0
dl,64,,all,
dl,97,,all
2. 钢梁跨度L=10m，矩形管截面宽度b=200mm，高度h=400mm，壁厚t=10mm，钢梁上作用均布荷载q，材料为线弹性，弹性模量E=200GPa。试采用不同类型梁单元、改变单元划分数量计算跨中挠度，并比较结果。（来自同济大学课程）
!!!!算例ex01b
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
finish
/clear
/filename,ex01b
!!!!!参数输入!!!!!
/prep7
L=10 !!跨度
NN=20 !!分段数量
Ex=2.00e11 !!弹性模量
h=0.4 !!方管截面宽度
b=0.2 !!方管截面高度
t=0.01 !!方管壁厚
q1=1000 !!均布荷载
Area=b*h-(b-2*t)*(h-2*t) !!截面面积
Iz=(b*h**3-(b-2*t)*(h-2*t)**3)/12 !!截面惯性矩
!!!!!前处理!!!!!
/prep7
et,1,beam3 !!定义单元类型
mp,ex,1,Ex !!定义材料特性
r,1,Area,Iz,h !!定义实常数
dx=L/NN !!每段单元长度
*do,i,1,NN+1 !!定义节点
n,i,(i-1)*dx,0,0
*enddo
*do,i,1,NN !!定义单元
e,i,i+1
*enddo
d,1,ux,0 !!施加约束
d,1,uy,0
d,NN+1,uy,0
sfbeam,all,1,pres,q1 !!施加均布线荷载
!!!!求解!!!!!
/solu
solve
!!!!后处理!!!!!
/post1
/eshape,1 !!打开形状开关
plnsol,u,y,0,1.0, !!画变形图
!!在讲课中修改命令流
!Ashear=2*t*(h-2*t)
!r,1,Area,Iz,h,Area/Ashear,, !!定义实常数（考虑剪切变形）
