概念：

数字测图是用全站仪或GPS-RTK采集碎部点的坐标数据，应用数字测图软件绘制成图。

方法：

草图法、电子平板法、PDA法

全站仪草图法数据采集

全站仪测量碎部点三维坐标，领图员绘制碎部点构成的地物形状、类型并记录碎部点点号（与全站仪自动记录点号一致）。

1. 人员组成

观测员：操作全站仪，观测、记录数据、与领图员核对点号

领图员：指挥跑尺员，现场勾绘草图、与观测员对点号

司镜员：现场跑尺，将棱镜立于特征点上

内业制图员：内业制图

2. 全站仪的数据采集（NTS-380R全站仪）

步骤：

① 建立控制点坐标文件，将控制点坐标存储到该文件中；

② 建立数据采集文件，将所采集的碎部点数据存储到该文件中；

③ 选择调用坐标数据文件，进行测站坐标数据及后视坐标数据的调用；

④ 设置测站点，设置仪器高、测站点点号及测站点坐标；

⑤ 设置后视点，设置后视点点号及后视点坐标，通过测量后视点进行定向，确定方位角；

⑥ 测量点，设置待测点点号及目标高，开始采集，存储数据。

具体的仪器操作方法参看前面章节的 “5.3 数据采集及坐标放样-数据采集”

CASS软件绘图

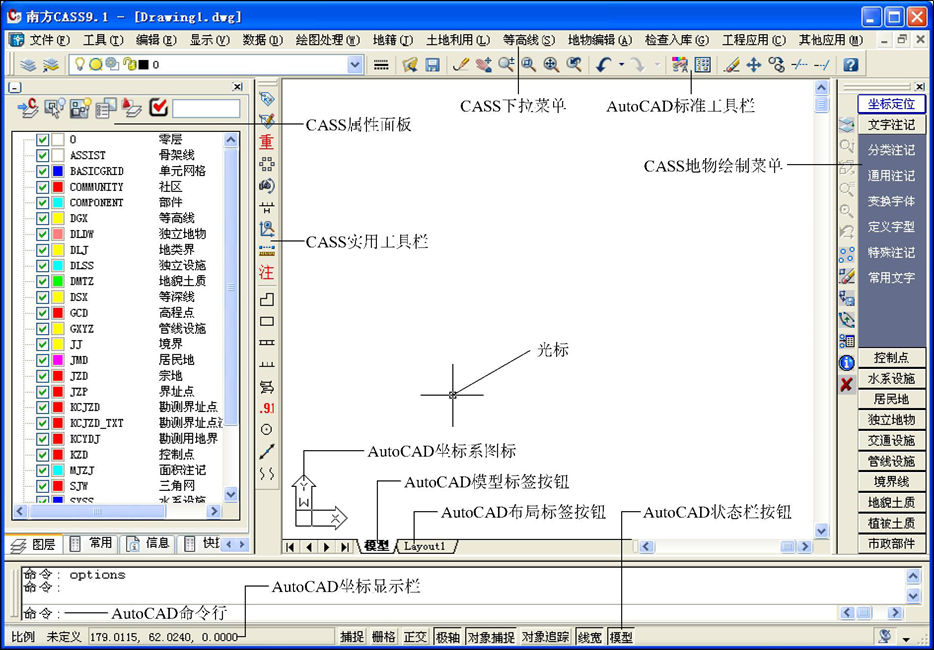

CASS软件界面

绘图流程：

① 数据传输

② 展点

③ 绘制平面图

④ 展高程点

⑤ 绘制等高线

⑥ 加图框

1. 数据传输

用数据线将全站仪与电脑连接，将全站仪上的数据传输至电脑。

具体操作方法见前面章节的“5.4 存储管理-数据传输”

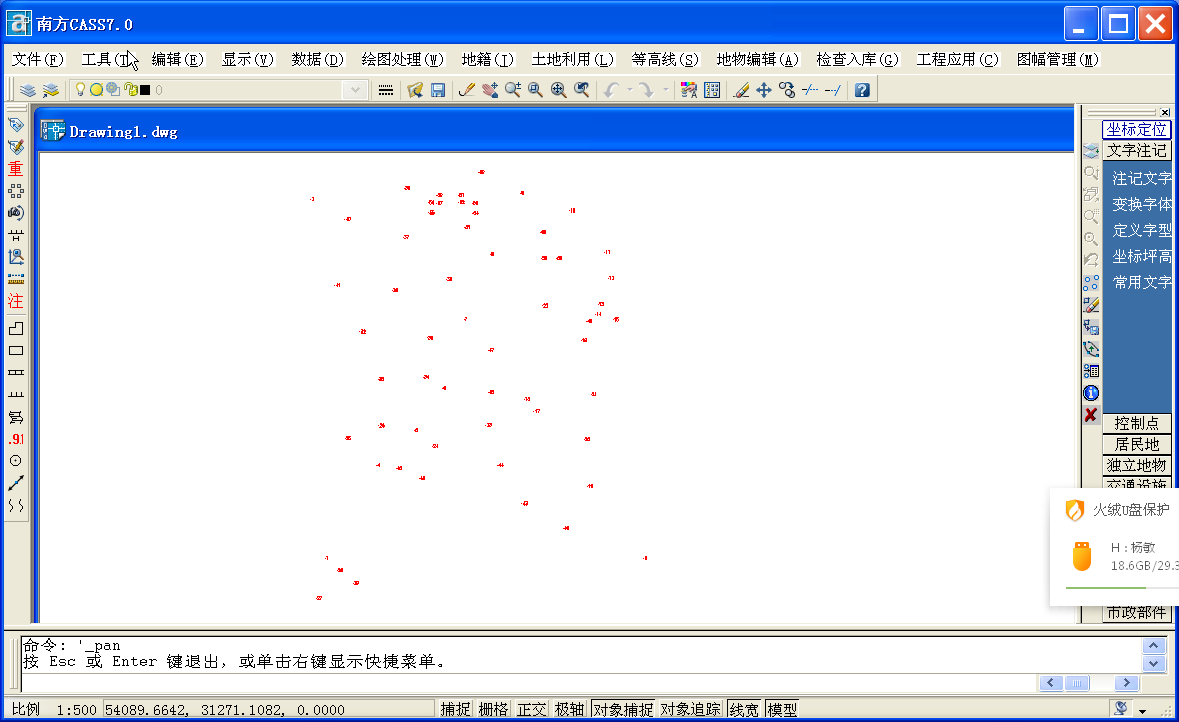

2. 展点

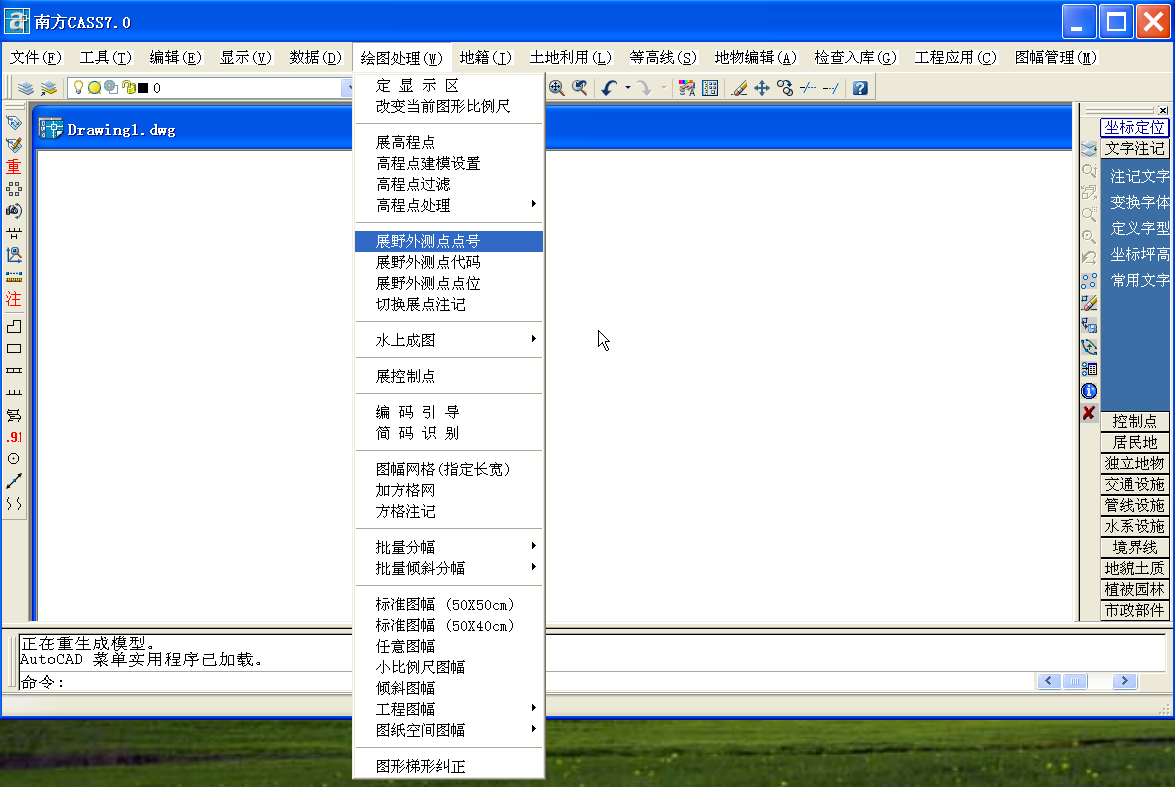

CASS界面，在【绘图处理】下拉菜单中选择【展野外测点点号】，

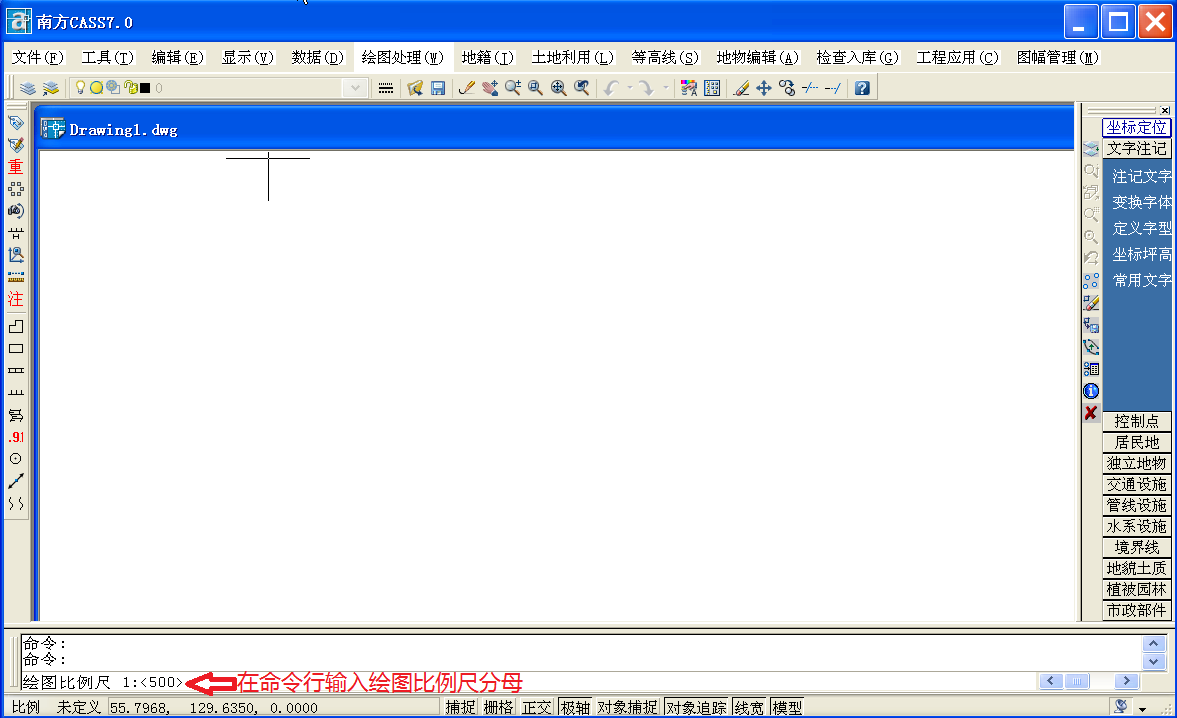

这时在界面的命令行输入绘图比例尺分母

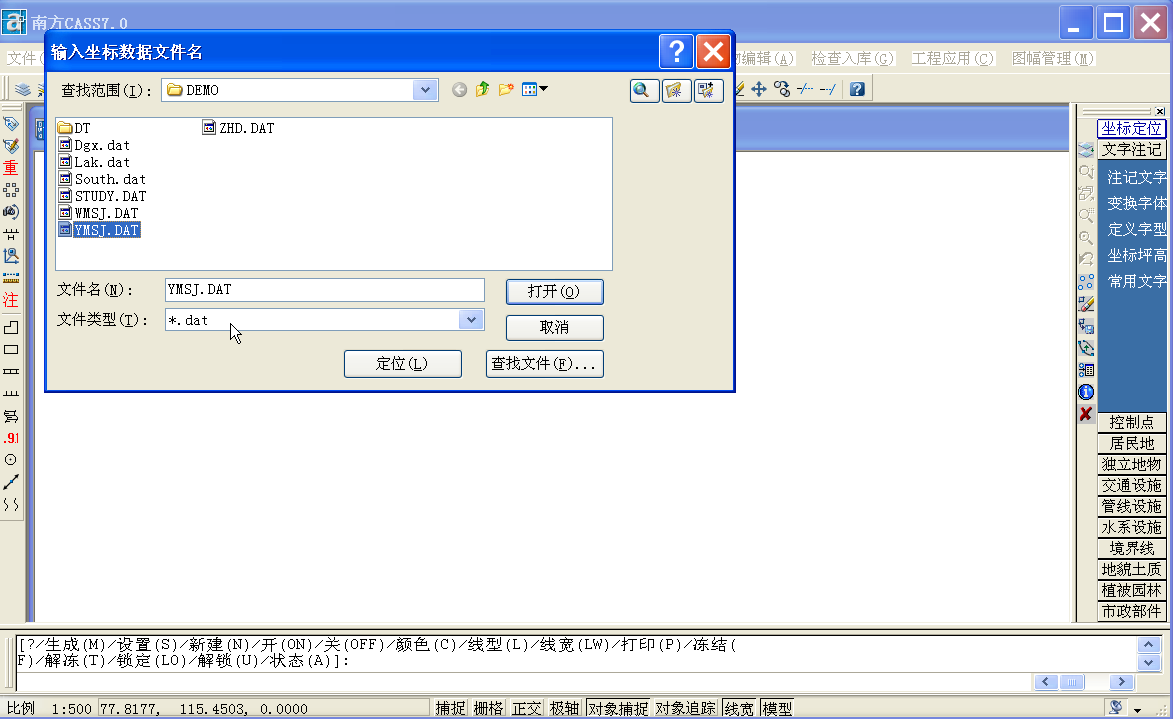

回车后，弹出“输入坐标数据文件名”对话框

输入测量文件名，完成展点。

3. 绘制平面图

根据野外作业时绘制的草图，选择软件界面右侧的“地物绘制菜单”选择相应的地形图图式，将所有的地物绘制出来。

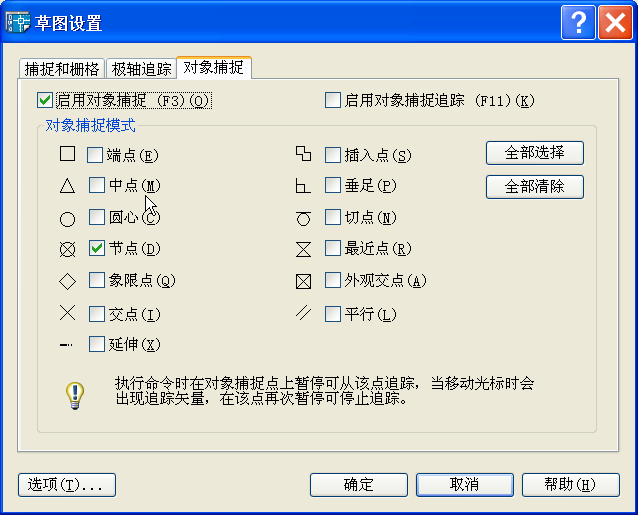

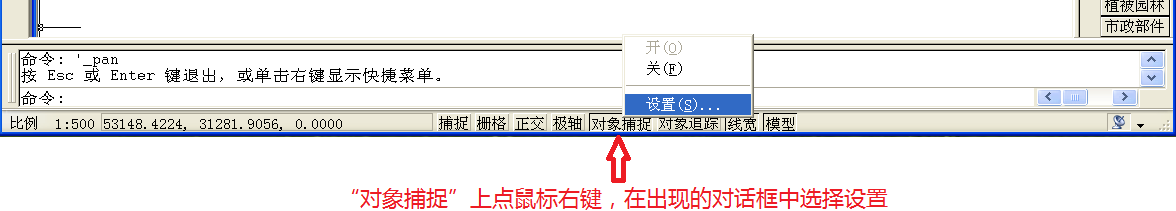

绘制地物时，为了保证选中点的准确位置，应将“状态栏按钮”中的“对象捕捉”按钮打开，并根据绘图需要勾选相应的功能，其中的“节点”按钮必须勾选。

4. 展高程点

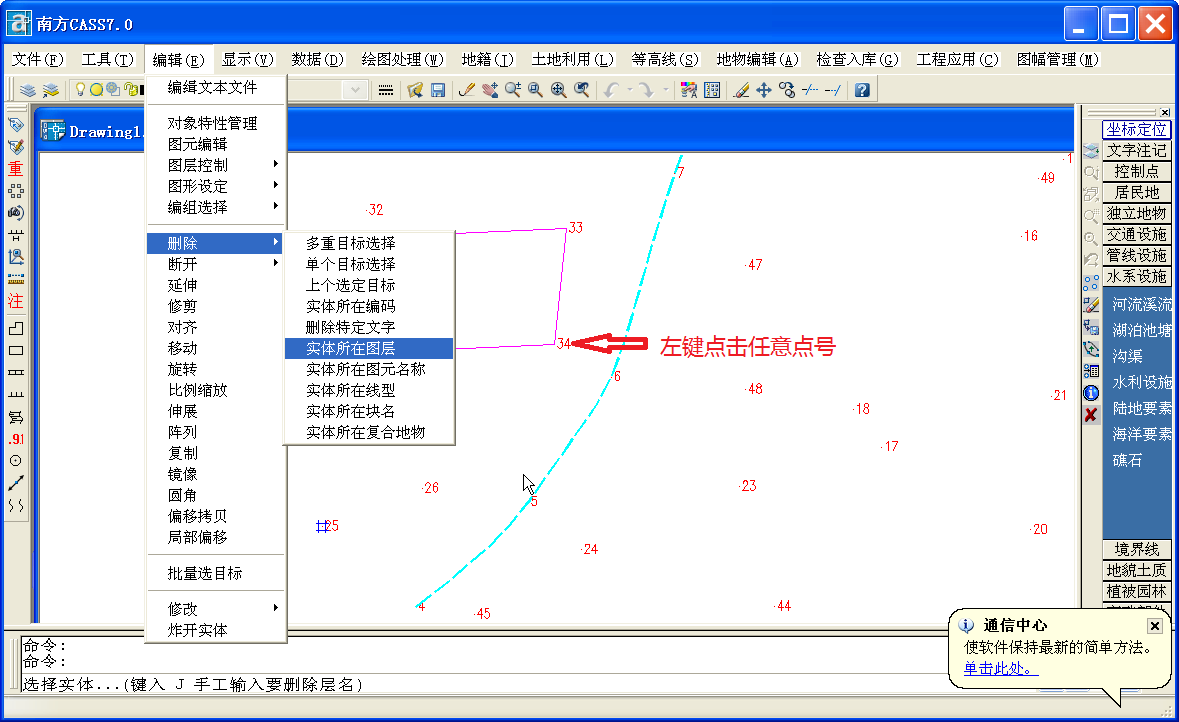

地物绘制完成后，将点号删除

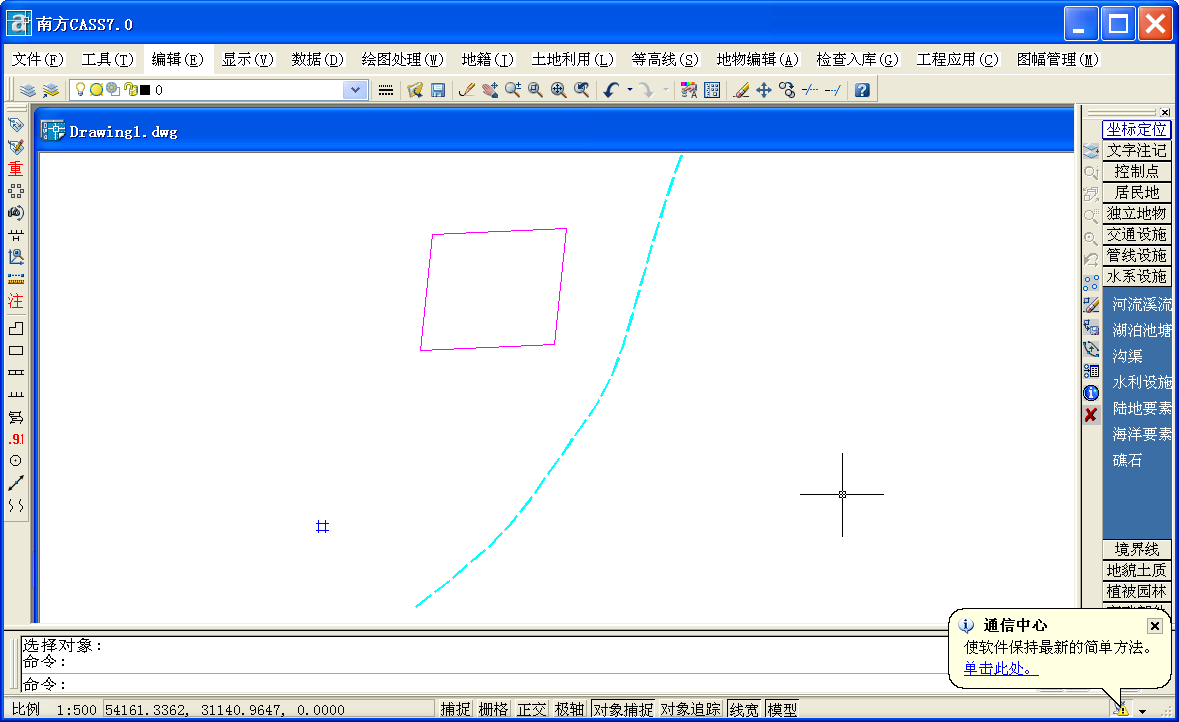

则界面中的点号全部删除

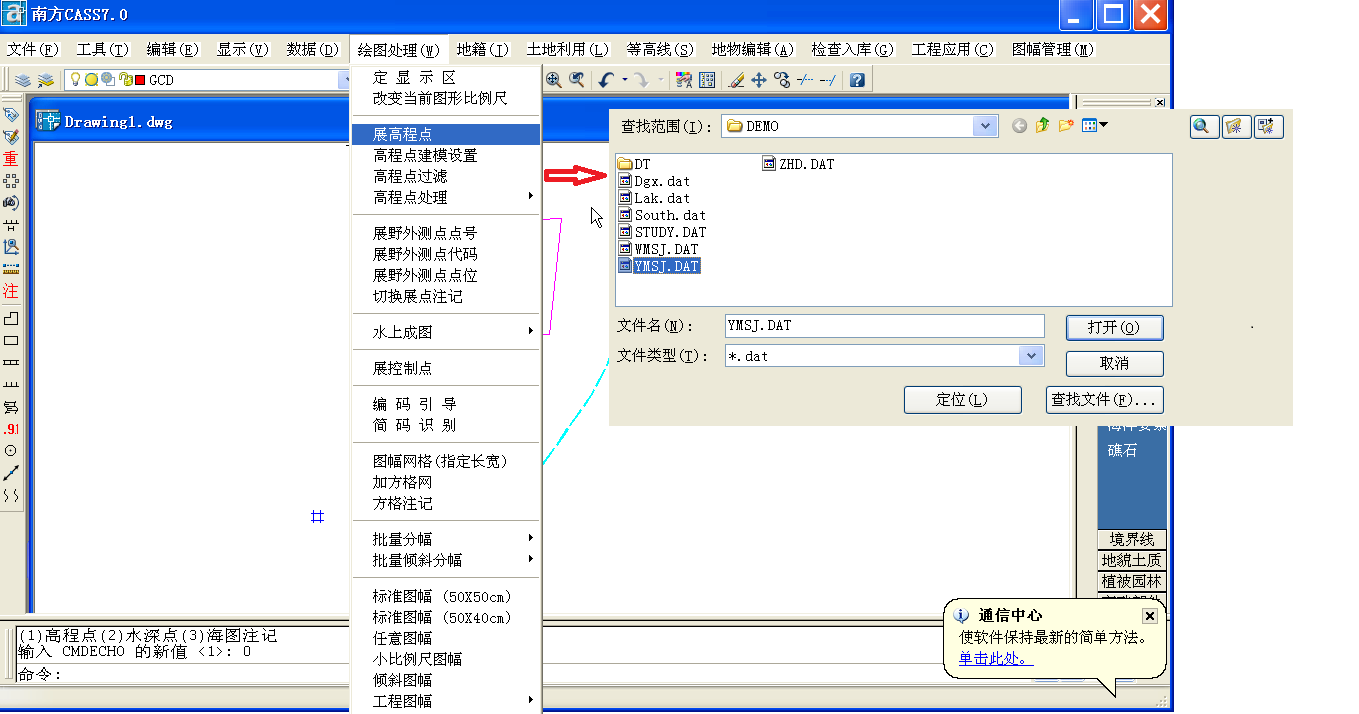

展高程点，CASS界面在【绘图处理】下拉菜单中选择【展高程点】，选择测量文件

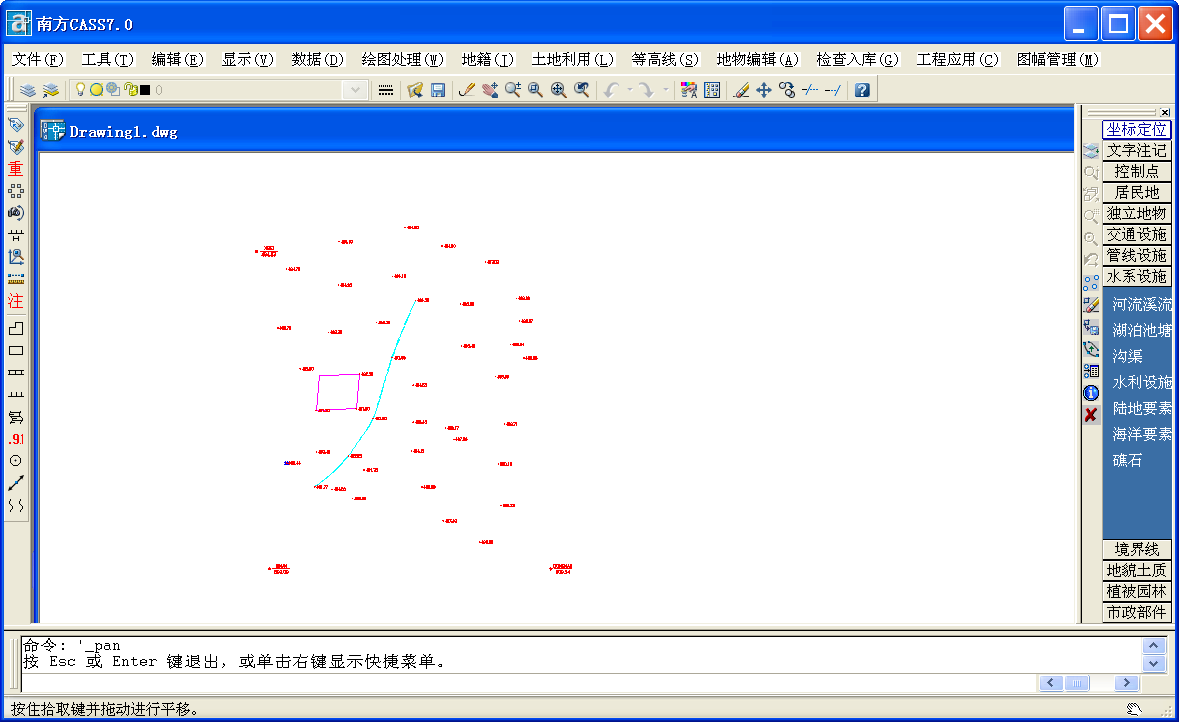

完成展高程点

5. 绘制等高线

6. 加图框

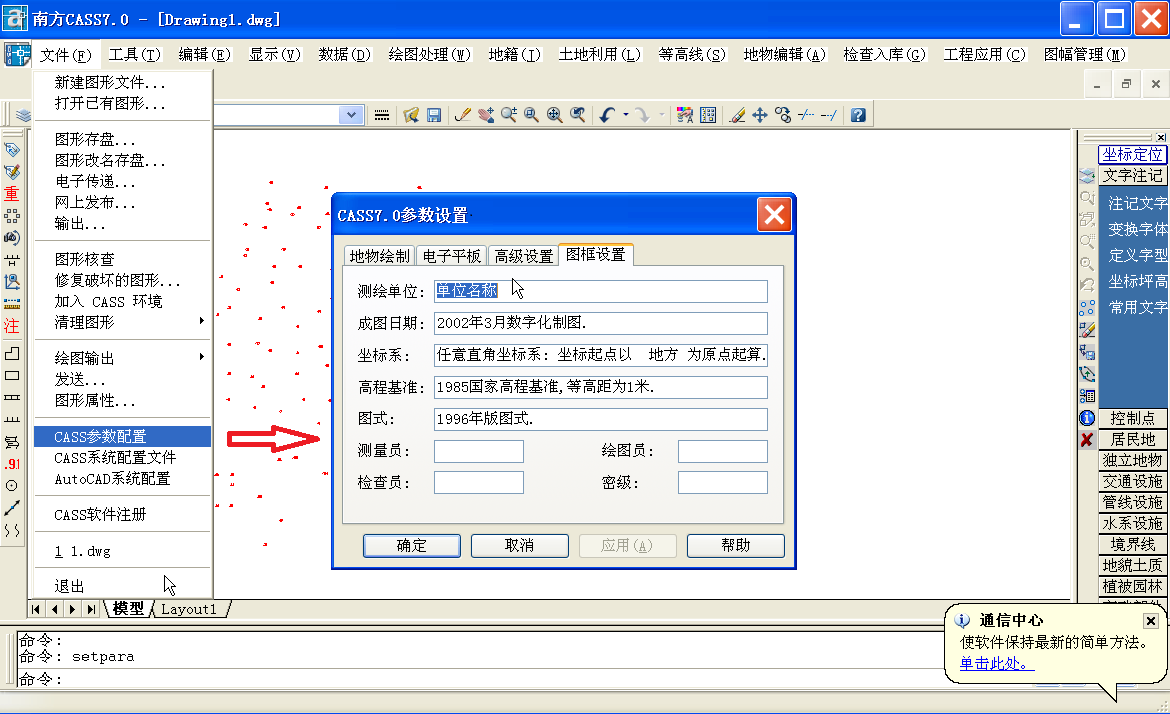

图框注记设置：在【文件】下拉菜单中选择【CASS参数配置】，在弹出的对话框选择【图框设置】，输入相应的参数。（测量员、绘图员、检查员、密级可不输）

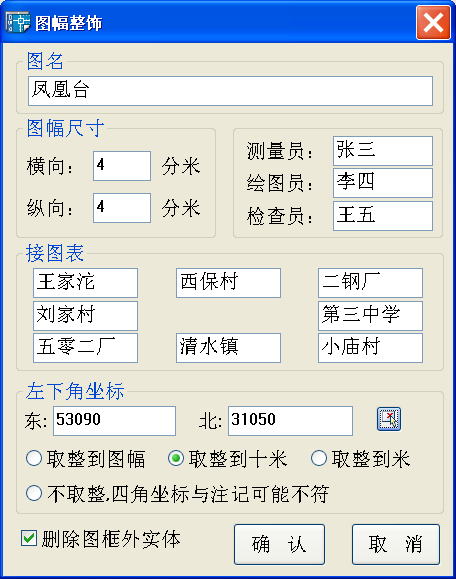

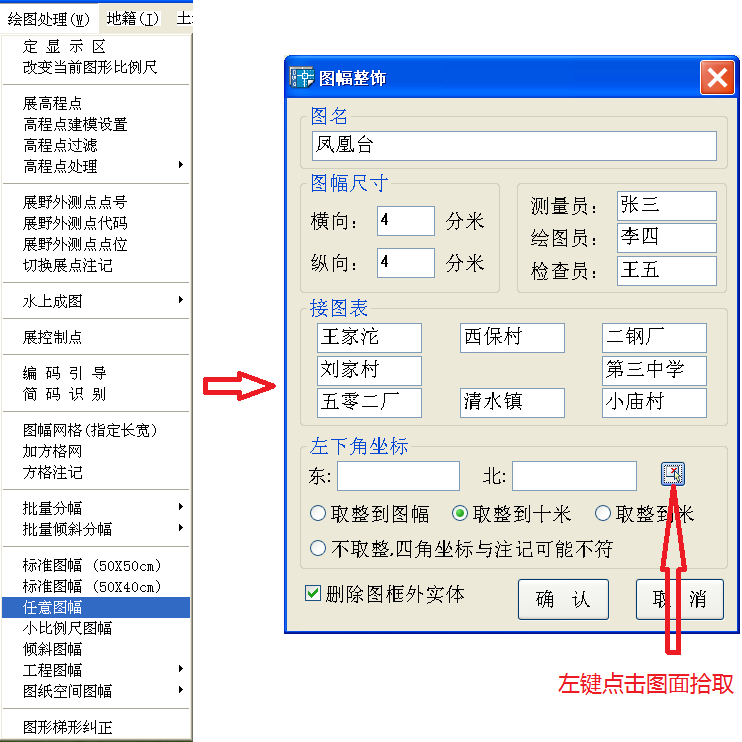

加图框：选择【绘图处理】，在下拉菜单中根据图面的大小选择适当的图幅，在弹出的对话框中输入相应的内容，勾选“取整到十米”。

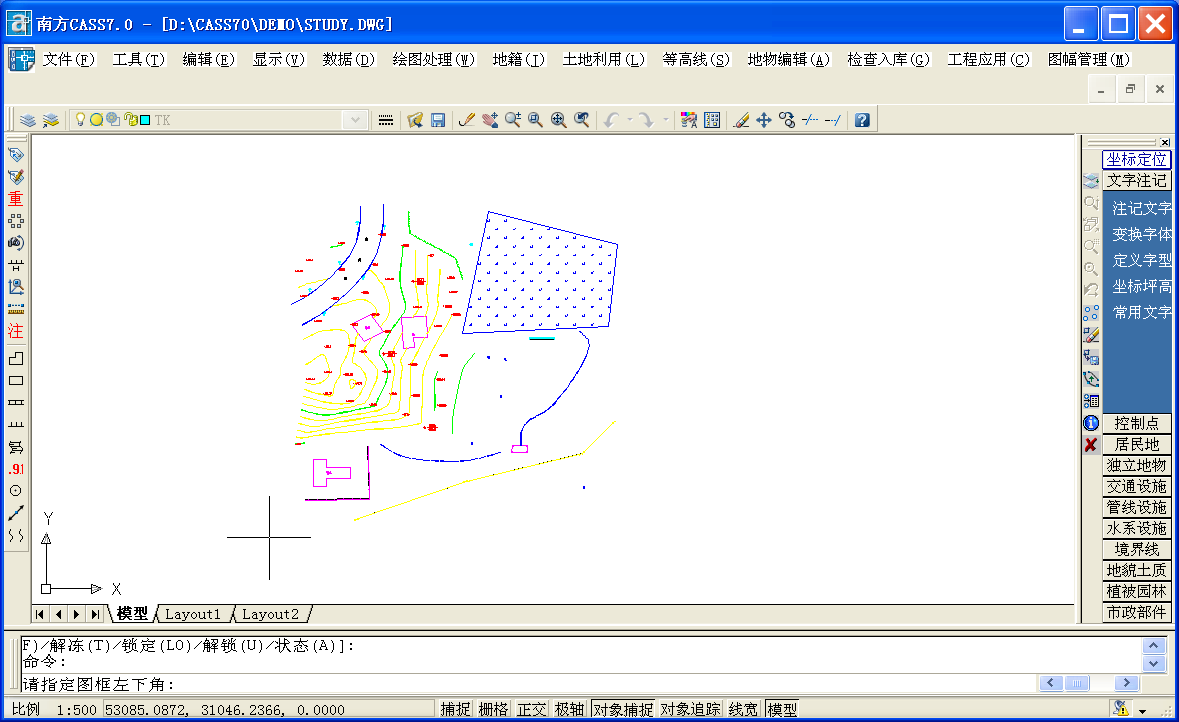

点击“图面拾取”，鼠标移动至图形左下角适当的位置点击左键

在弹出的对话框按确定

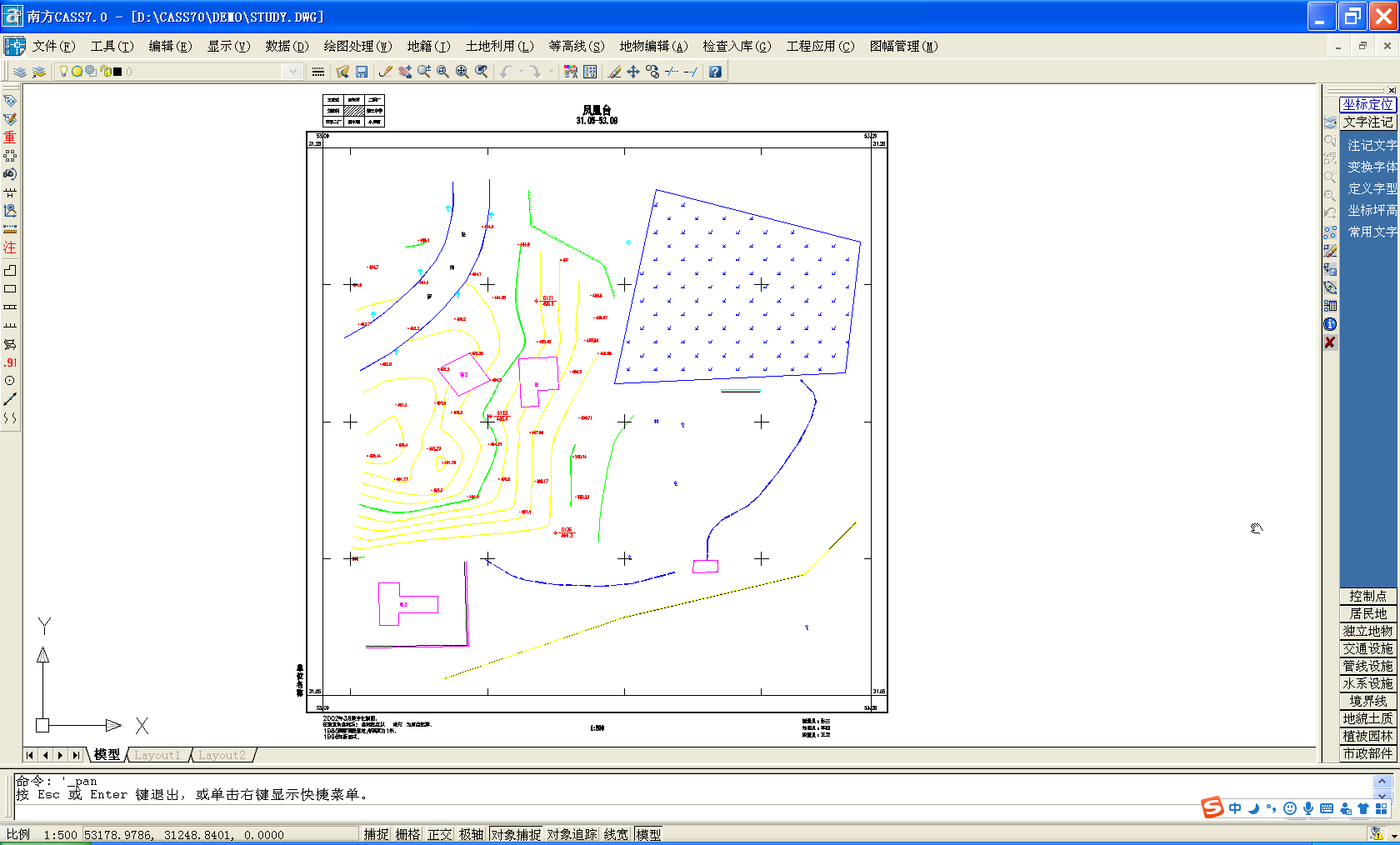

完成地形图绘制
