传统测图方法采用最多的是经纬仪测绘法。下面介绍经纬仪测绘法。

测图前的准备工作

1. 图纸准备

一般选用表面打毛的半透明聚脂薄膜，其厚度为0.07～0.1mm。

2. 绘制坐标格网

控制点在测图前应根据其坐标展绘在图纸上。为了正确地在图纸上绘出控制点的位置，以及用图方便，需在图纸上按10×10cm一个格绘制坐标格网。

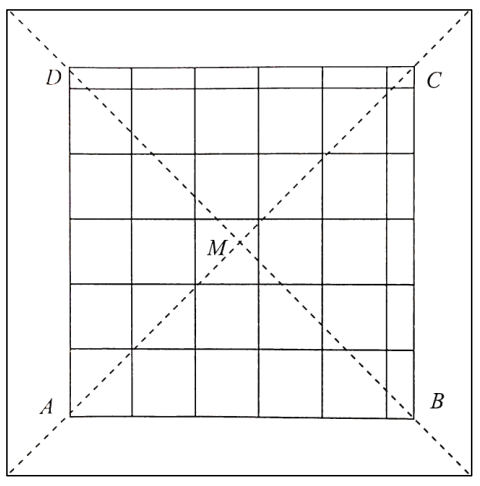

手工绘制坐标格网的方法：

① 依据图纸的四角，绘出两条对角线，从交点起，在对角线上截取四段相等长度MA、MB、MC、MD，连接A、B、C、D四点得一矩形ABCD；

② 自A点和B点起，分别沿AD和BC方向每隔10cm截取一点，连接相应各点既得纵方向格网线；

③ 自A点和D点起，分别沿AB和DC方向每隔10cm截取一点，连接相应各点既得横方向格网线；

④ 擦除多余的线条，既得坐标格网。

精度要求：格网线条粗细不超过0.2mm；各方格边长不超过理论边长±0.2mm；各方格的对角线应在一条直线上，其偏差不得超过0.2mm；格网对角线不超过理论值的±0.3mm。

3. 展绘控制点

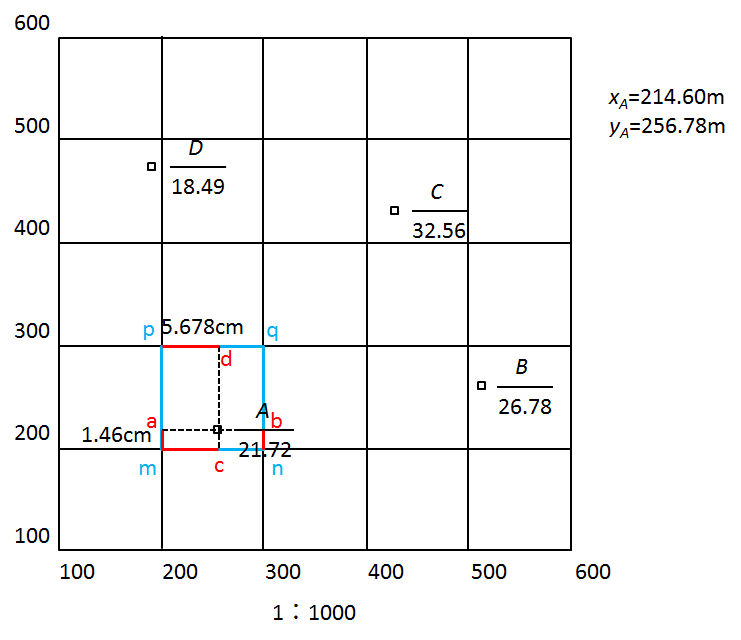

手工展绘控制点的方法：

① 根据控制点坐标，确定该点所在的方格位置。控制点A位于mnpq格内；

② 根据A点坐标（214.60，256.78）和m点坐标（200.00，200.00），确定坐标增量Δx=14.60m，Δy=56.78m。根据比例尺将坐标增量化为图上距离Δx=1.460cm，Δy=5.678cm；

③ 从m、n两点分别向上量取Δx=1.460cm，定出a、b两点；

④ 从p、q两点分别向右量取Δy=5.678cm，定出c、d两点；

⑤ 连接a、b和c、d，其交点即为控制点A的位置，在其右侧标注点名和高程。

待全部控制点展绘完成后，检查图纸上各控制点的距离与实际距离是否相符，其差值不得超过图上距离±0.3mm。

4. 仪器设备准备

包括经纬仪、大平板、小钢尺、皮尺、水准尺。

5. 技术人员配置

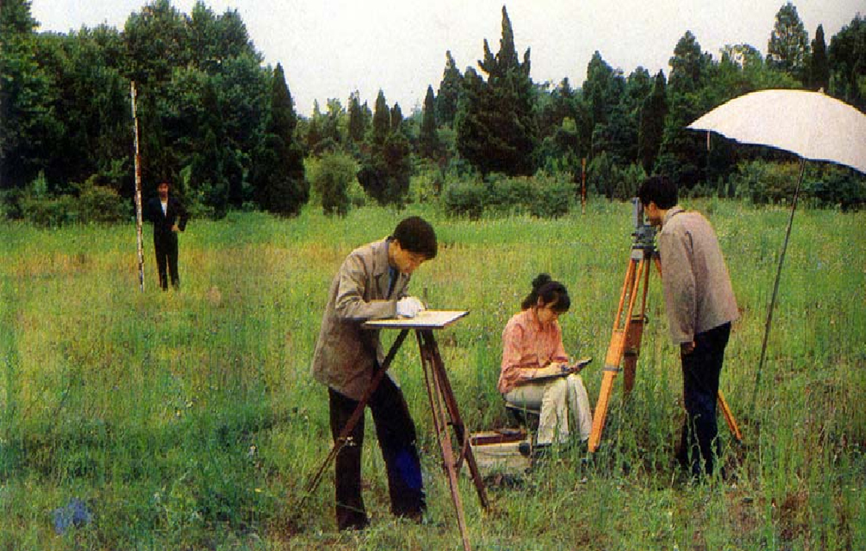

应配置4名左右的技术人员，包括观测员、记录员、绘图员、司尺员。

经纬仪测绘法测图

1. 控制点的要求

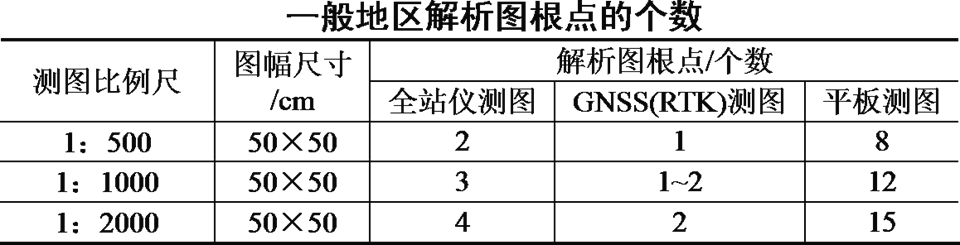

为保证地形图精度，测区内应有一定数目图根点。

2. 碎部点的选择

反映地物轮廓和几何位置的点称为地物特征点；地貌可以看做是由许多大小、坡度方向不同的曲面组成，这些曲面的交线称为地性线（山脊线、山谷线、山脚线），地性线上的点、表示地貌特征的山顶、鞍部及坡度变化处的点称为地貌特征点。

测图时，碎部点的选择合理与否，直接关系到测图的质量和速度。碎部点应选在地物和地貌的特征点上。

规范规定，建筑物和围墙轮廓凸凹在图上小于 0.4mm、简单房屋小于 0.6mm 时，可舍去。因此，测图时实地凸凹在图上大于0.4mm的都要进行施测。

1）地物测量时碎部点的选择

能够依比例尺在地形图上显示出来的地物，碎部点应选在其轮廓线的转折点上；

不能依比例尺在地形图上显示出来的地物，碎部点应选在其中心点上。

2）地貌测量时碎部点的选择

碎部点应选在山顶、鞍部、山脊线、山谷线、山脚线以及坡度变化处。

3. 经纬仪测绘法观测步骤

1）一站观测步骤：

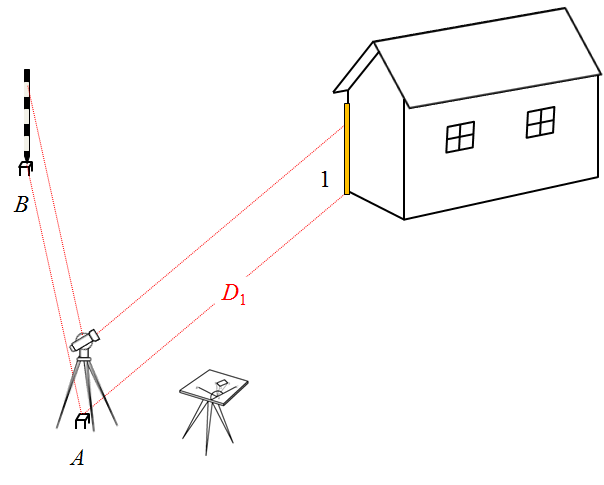

① 安置仪器和图板：观测员在点A安置仪器，对中、整平、量取仪器高i（量至cm），记入观测手簿，绘图员在测站点附近安置图板，在图板上用细针将半圆仪的圆心固定在A点上；

② 定向：经纬仪盘左照准后视点B，将水平度盘读数配置为0°00′00″，即后视方向为零方向；

③ 立尺：司尺员将水准尺立于地物、地貌特征点上；

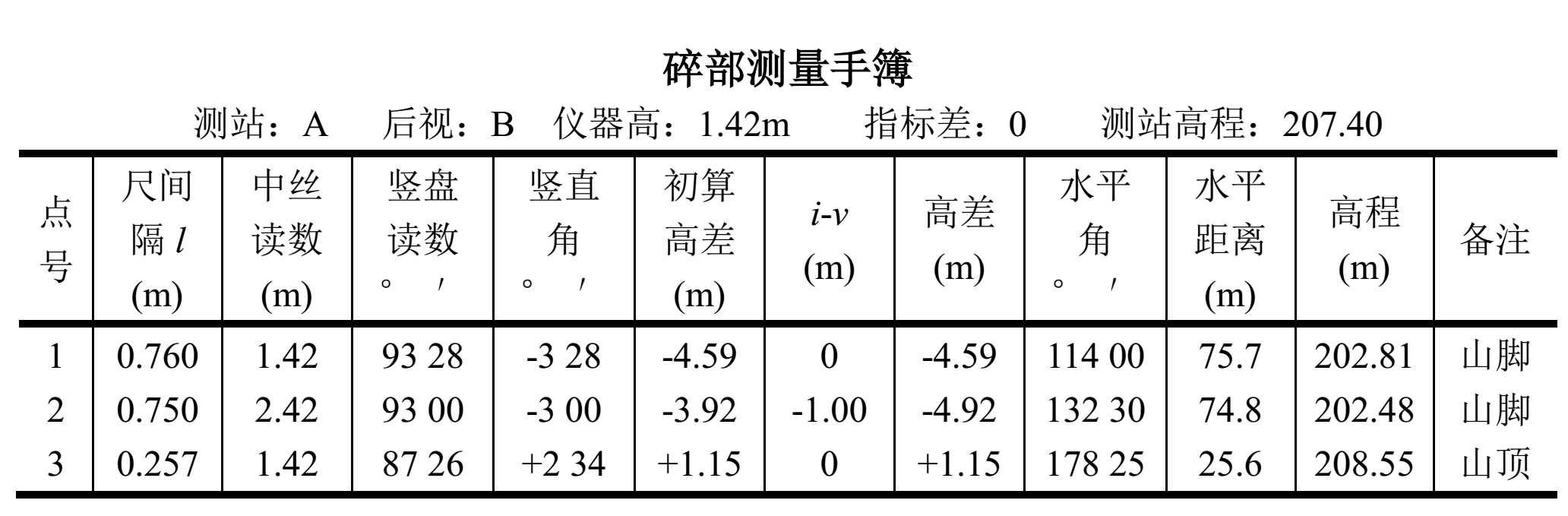

④ 观测：旋转照准部，照准碎部点1上的水准尺，读取水平角β（读至1′）、竖盘读数L（读至1′）、上丝下丝读数（读至mm）、中丝读数（读至cm），盘左半测回即可，将数据记入手簿；

⑤ 计算：依据视距测量的公式，计算出A1的距离D和1点的高程H；

⑥ 展绘碎部点：绘图员转动半圆仪，将半圆仪上等于水平角β的刻划线对准零方向AB，此时半圆仪零刻划线方向即为碎部点1的方向。根据计算出来的水平距离D和测图比例尺，用半圆仪的直尺边定出1点的位置，并在点的右侧注记高程。

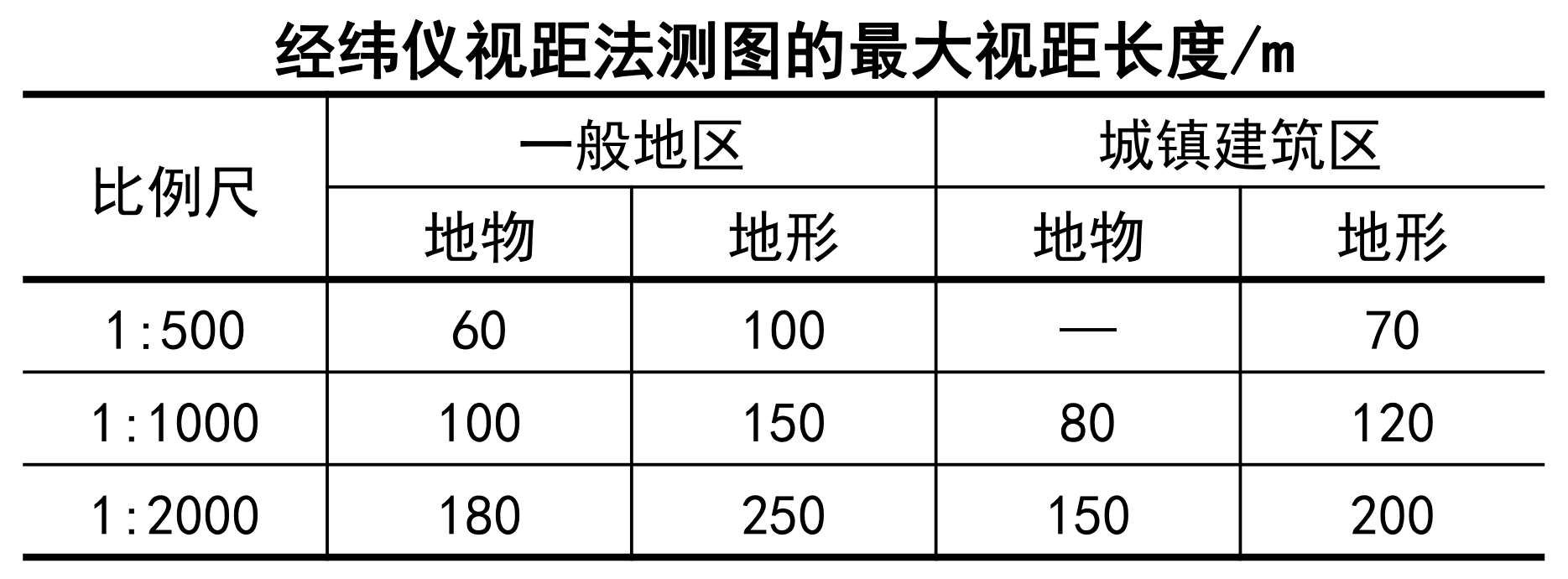

2）测量时视距要求

3）高程注记点的分布

① 地形图上高程注记点应分布均匀

② 山顶、鞍部、山脊、山脚、谷底、谷口、沟底、沟口、凹地、台地、河川湖地岸旁、水涯线上以及其它地面倾斜变换处，均应测绘高程注记点。

③ 城市建筑区高程注记点应测记在街道中心线、街道交叉中心、建筑物墙基脚和相应地面、管道检查井口、桥面、广场、较大庭院内或空地上以及其它地面倾斜变换处。

④ 基本等高距为0.5m时，高程注记点应注至cm，基本等高距大于0.5m时，可注至dm。

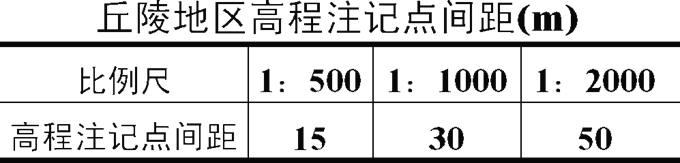

平坦及地形简单地区可放宽至1. 5 倍，地貌变化较大的丘陵地、山地与高山地应适当加密。

3. 地形图的绘制

测绘地物、地貌，应遵守“看不清不绘”的原则。

地形图线划、符号和注记应现场完成；

加粗计曲线，注记高程数字字头朝高处，避免图内倒置；

山顶、鞍部、凹地等不明显处等高线应加绘示坡线；

城市建筑区和不便绘等高线的地方，可不绘等高线；

地形原图铅笔整饰规定：

① 地物、地貌各要素，主次分明、线条清晰、位置准确、交接清楚

② 高程注记数字，字头朝北，书写清楚整齐

③ 各项地物、地貌应按规定符号绘制

④ 各地理名称注记位置适当，无遗漏或不明之处

⑤ 等高线须合理、光滑、无遗漏，与高程注记点适应

⑥ 图幅号、方格网坐标、测图者姓名及测图时间正确

1）地物描绘

按《地形图图式》规定的符号描绘地物，能依比例尺描绘的地物将其轮廓用直线连接，对于一些曲线转折的地物（河流、道路等）将其图廓用光滑曲线逐点连接；不依比例尺的地物在图上绘出其中心位置，按规定的不依比例尺符号表示。

2）地貌勾绘

地貌主要用等高线来表示。

碎部点是选在地面坡度变化处，相邻点之间可视为均匀坡度，可在两相邻碎部点的连线上，按平距与高差成比例的关系，内插出两点间各条等高线通过的位置。

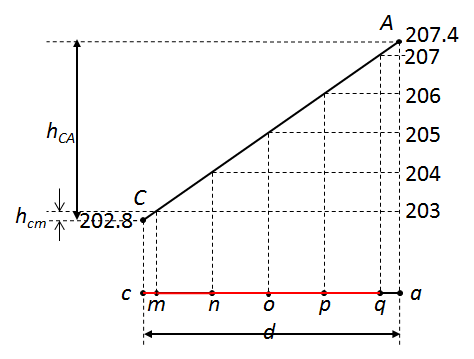

等高线勾绘应用内插法，确定出经过两碎部点间的等高线的位置。如图，A、C为碎部点，基本等高距h=1m。

CA间的高差，其间共有203、204、205、206、207五条等高线通过，其在图上的位置为c、a；

量取图上ca的距离d，则，;

根据距离，在ca上确定出m、n、o、p、q的位置；

m、n、o、p、q即为等高线通过ca间的位置。

等高线的勾绘方法：

① 先勾绘出山脊线、山谷线等地性线；

② 连接相邻的碎部点，在连接线上用内插的方法确定出各条等高线通过的位置；

③ 用光滑的曲线连接高程相等的各点；

④ 擦除各辅助线，加粗计曲线。

地形图的拼接、整饰和检查

1. 地形图拼接

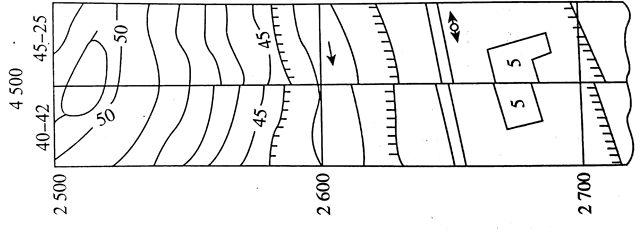

测区面积较大时，必须进行分幅测图。在相邻图幅的连接处，由于测量误差和绘图误差的影响，地物轮廓线和等高线往往不能吻合。

为了图幅拼接，规范规定每幅图的东、南图边应测出图廓1cm。

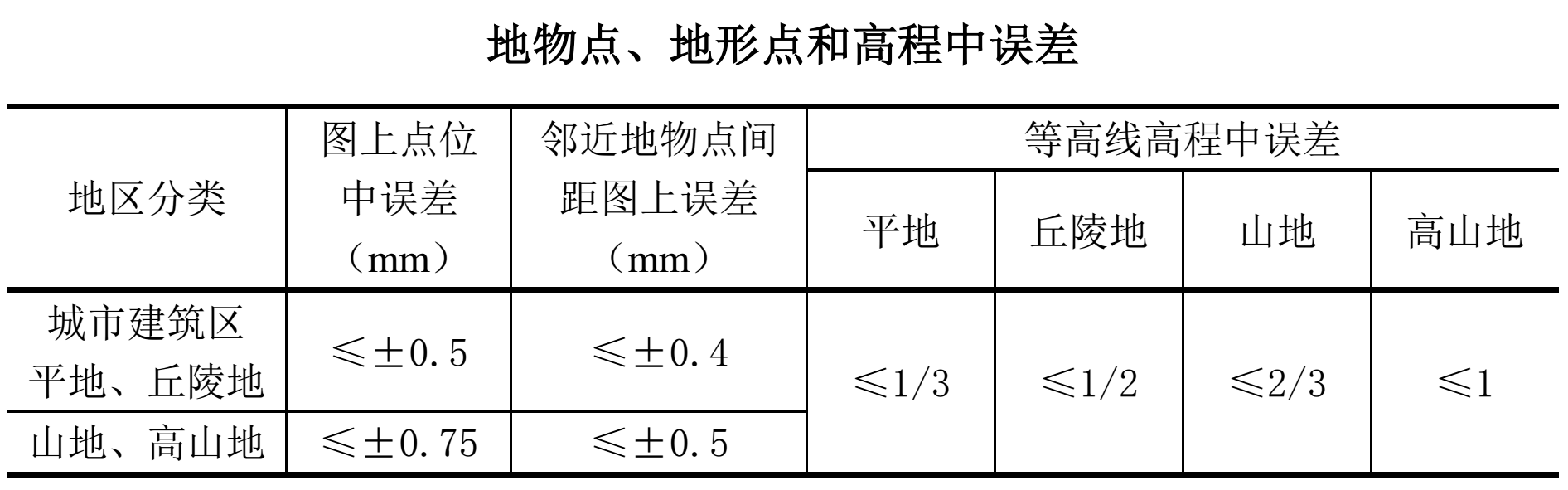

若相邻处的地物、等高线偏差不超过上表规定的倍时，则取其平均位置改正相邻的地物、等高线。

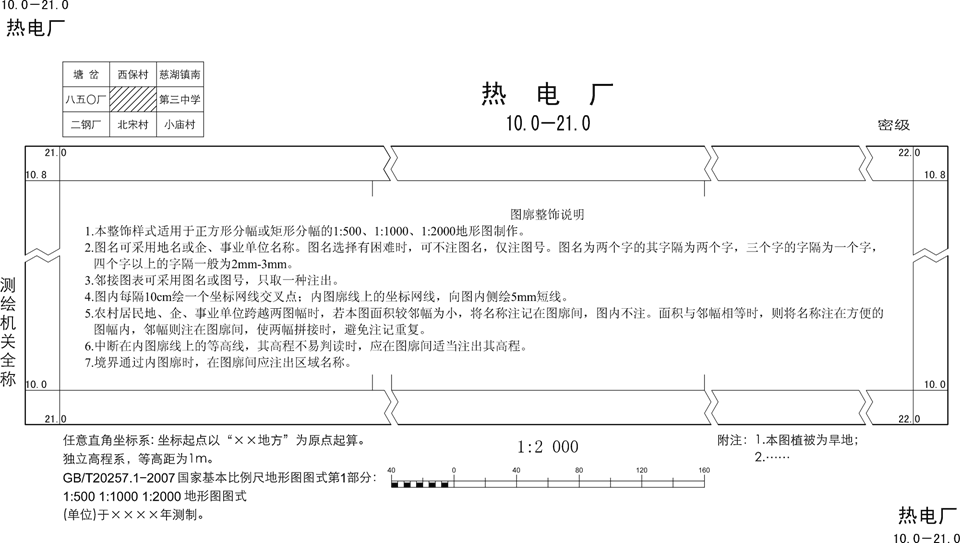

2. 图廓整饰

3. 地形图检查

1）内业检查

① 图根控制点密度符合要求，位置与分布恰当；

② 各项较差、闭合差在规定范围内；

③ 原始记录和计算成果正确，项目填写齐全；

④ 图廓、方格网、控制点展绘精度符合要求；

⑤ 测站点密度和精度符合规定；

⑥ 地物、地貌各要素测绘正确、齐全，取舍恰当；

⑦ 图式符号运用正确，接边精度符合要求；

⑧ 图历表填写应完整清楚，各项资料齐全。

2）外业检查

根据内业检查情况，有计划地确定外业巡视路线。实地对照查看，检查地物、地貌有无遗漏。等高线是否逼真合理，符号、注记是否正确。

根据内业检查和外业巡视检查发现的问题，野外设站检查，发现问题时，应进行修正和补测。对本测站所测地形进行检查，察看原图是否符合要求。仪器检查量——每幅图内容的10%左右。

4. 提交资料

① 图根点展点图、水准路线图、埋石点点之记、测有坐标地物点位置图、观测与计算手簿、成果表。

② 地形原图、接合表、按版测图接边纸。

③ 技术设计书、质量检查验收报告及精度统计表、技术总结等。
