概述

大比例尺地形图地形图测绘是指比例尺为1∶2000、1∶1000、1∶500地形图的测绘,常采用实地测量的方法。

测区有高等级控制点时,以高等级控制点为依据建立图根控制网。测区没有高等级控制点时,假定坐标系统,假定一点坐标,以罗盘仪测定方向建立图根控制网。在图根控制点上安置仪器施测碎部点,最后绘制成图。

测图原理

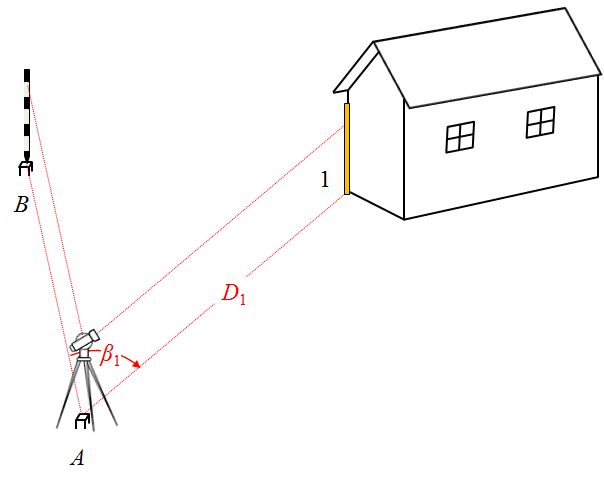

如图所示,通过测量方向AB与方向A1间的水平角β,并测量A1的水平距离D以及A1间的高差,即可获得1点的位置。


图中,A点、B点为控制点,A点安置仪器称为测站点,B点用于确定方向称为后视点,AB方向称为后视方向,1点为测点是地物或地貌的特征点称为碎部点

测图方法

1. 传统测图方法

也称白纸测图,此方法获得的地形图称为图解地图。

通过测量获得后视方向与碎部点方向间的水平角β,测站点与碎部点间的水平距离D和高差h,按极坐标法用图解的方法将碎部点标定在图纸上,并在点的右侧注记高程。

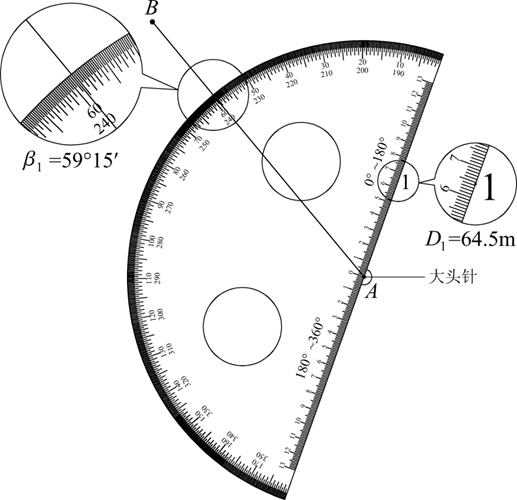

下图为经纬仪测绘法绘制碎部点的方法,按极坐标法用量角器和比例尺,将碎部点标定在图纸上,并在点的右侧注记高程。


常用的方法有:

量角器配合经纬仪测图法(经纬仪测绘法)

经纬仪联合光电测距仪测图法

大平板仪测图法

小平板仪与经纬仪联合测图法

2. 数字测图

数字测图获得的地形图称为数字地形图。

常用方法:

全站仪结合测图软件测图

全站仪数据采集,测图软件绘图。

通过测站点A、后视点B坐标,确定AB方位角,根据观测的后视方向与碎部点1方向间的水平角,计算出A1的方位角,再根据测得的A1的斜距、A1方向的竖直角、仪器高、目标高,计算出 1点的坐标及高程。以上的计算过程由全站仪内部的软件自动完成,观测完成后直接获得坐标和高程。

在测图软件上展绘坐标和高程,绘制地形图。

GPS-RTK结合测图软件测图

RTK数据采集,测图软件绘图。

图解地图数字化

通过数字化仪或绘图软件对原有的纸质地形图进行数字化,获得数字地形图。
