断面图绘制

在道路、隧道、管线设计时，需要了解两点间的地面起伏情况，根据地形图的等高线绘制断面图，可直观的了解地面的起伏状况。

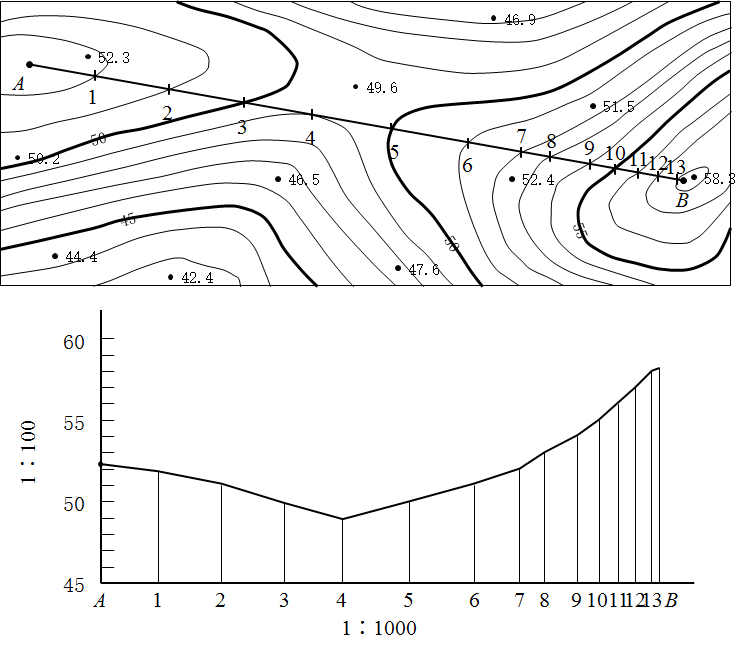

绘制点A到点B的断面图

在地形图上作直线AB，与各等高线相交于1、2、…13，各交点高程即为相应等高线高程，根据地形图确定出A、B点高程。

在图纸上以横轴表示距离，其比例尺可以与地形图相同，也可根据实际情况确定；以纵轴表示高程，为了明显反映地面起伏，一般纵轴比例尺比横轴比例尺大10～20倍，在纵轴上按纵轴比例尺标注高程。

在地形图上量取A点至各交点的距离，经换算将各交点标注在横轴上，以相应的高程作为纵坐标，得到各交点在断面上的位置，用折线将这些点连接起来，即得到AB方向的断面图。

确定汇水面积

在进行桥梁、涵洞、大坝设计时，桥梁的高度、涵洞孔径的大小、水坝的位置、坝高、水库蓄水量等，需要知道该区域的水流量，而水流量则和雨水的汇集量密切相关。可根据汇水面积来计算汇水量。

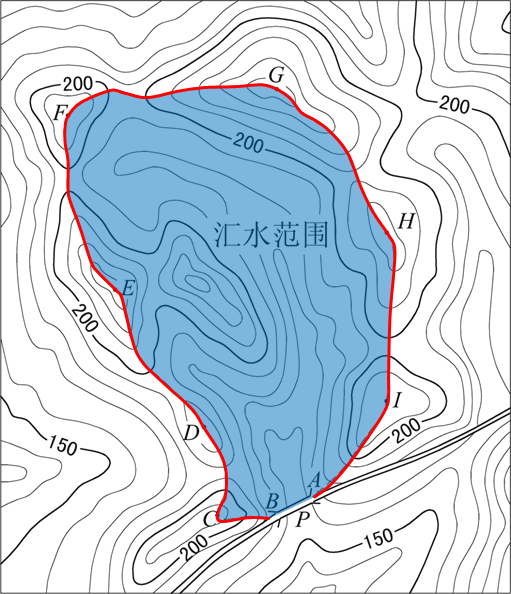

汇水面积边界由一系列山脊线连接而成，是经过一系列山脊线、山头、鞍部的曲线在河谷指定断面（公路或水坝中心线）闭合，边界线应与山脊线一致，与等高线垂直。

场地平整时的填挖边界确定和土方量计算（方格网法）

在各种工程建设中，除对建筑物要做合理的平面布置外，往往还要对原地貌做必要的改造，以便适于布置各类建筑物、排出地面水以及满足交通运输和敷设地下管线等，这种地貌改造称为场地平整。

场地平整，常需要估算土石方的工作量，其方法有很多种，最常用的方格网法。

1. 平整成水平面

将原地形按挖填平衡的原则改造为水平面

1）在地形图上绘制方格网

在地形图上拟建场地内绘制方格网。方格网大小取决于地形复杂程度、地形图比例尺大小、土方量概算的精度要求，一般为图上2cm。

方格网绘制完成后，根据地形图等高线，用内插法求出每一方格顶点的高程，并注记在相应顶点的右上方。

2）计算设计高程

设计高程即为平整后的场地的高程，是原有场地的平均高程值。

先将每一方格顶点的高程相加除以4，得各方格的平均高程，再将各方格的平均高差相加除以方格总数n，即得到设计高程。

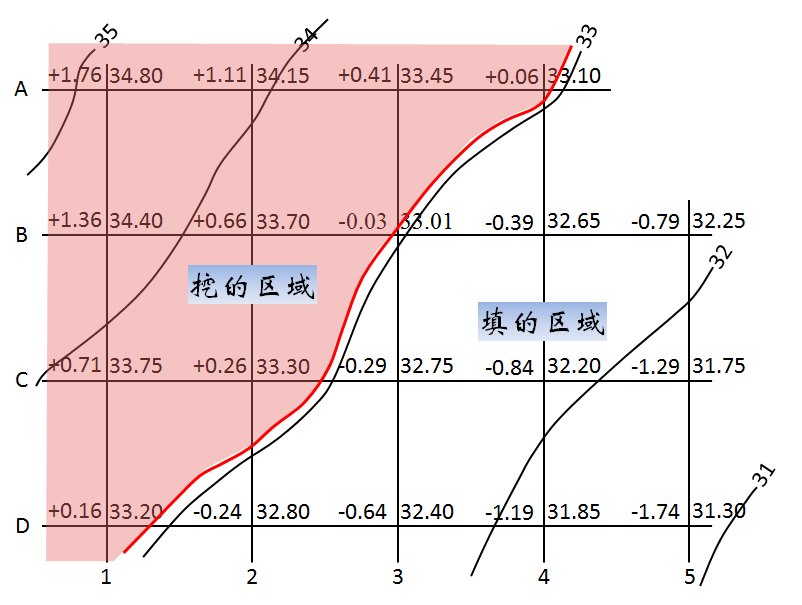

由图可知，方格网的角点A1、A4、B5、D1、D5的高程用了1次，边点A2、A3、B1、C1、C5、D2、D3、D4的高程用了2次，拐点B4的高程用了3次，中间点B2、B3、C2、C3、C4的高程用了4次。因此，设计高程的公式可简化为：

上图中的设计高程为33.04m，其内插出描绘的等高线（图中红线）即为挖填平衡边界线，即不挖不填的边界线，也称零线。

3）计算挖（填）高

各方格顶点的高程减去设计高程即得其挖、填高度，正值为挖、负值为填，将其值注记在各方格顶点的左上方。

4）计算挖（填）土方量

挖、填土方量按角点、边点、拐点、中点分别计算。结果为正的是挖方量，结果为负的是填方量。

5）计算总挖（填）土方量

所有正的土方量和为总挖方量，所有负的土方量和为总填方量。

2. 平整为倾斜面

将原地形改造为倾斜面，可根据挖填平衡的原则，绘制出设计倾斜面的等高线。有时要求所设计的倾斜面必须包含某些不能改动的高程点（称为设计倾斜面的控制高程点）。

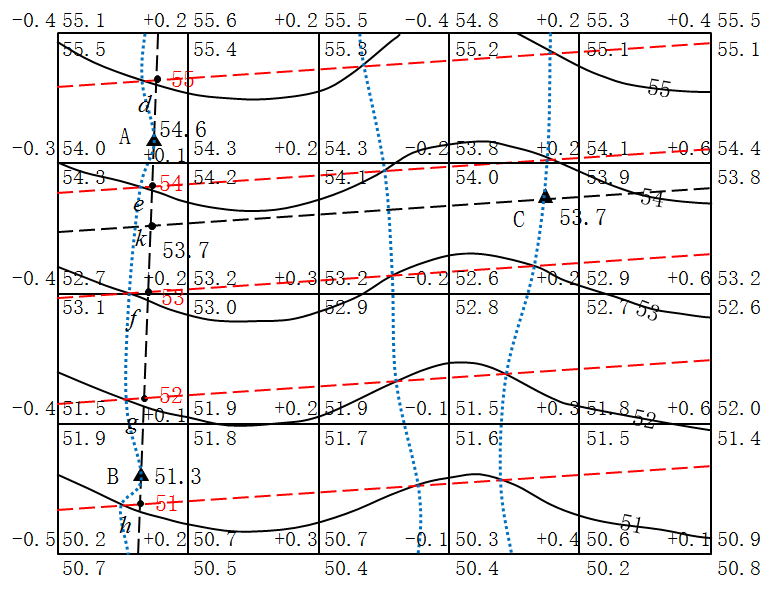

如图所示，设A、B、C三点为控制高程点，其高程分别为54.6m、51.3m、53.7m。将原地形整理为通过A、B、C三点的倾斜面，其土方量的计算步骤如下：

1）确定设计等高线平距

过A，B点作直线，用内插法求高程55m、54m、53m、52m、51m各点位置d、e、f、g、h，这些点即为设计等高线经过AB直线相应点位置。

2）确定设计等高线的方向

AB直线比例内插k点，高程等于C点高程53.7m，过kC连一直线，kC方向即为设计等高线方向。

3）绘制设计倾斜面的等高线

倾斜面的等高线是一组间距相等的平行线。

过d、e、f、g、h点作kC平行线即为设计倾斜面等高线，过设计等高线和原同高程等高线交点的连线（图中的蓝色点线）即为挖、填边界线。

4）计算挖（填）土方量

图上绘制方格网，确定各方格顶点挖深，填高量。

根据地形图等高线，用内插法求出每一方格顶点的高程，并注记在相应顶点的右上方；

根据设计等高线内插求各方格顶点设计高程，注记在相应顶点右下方；

各方格顶点的高程减去设计高程即得其挖、填高度，注记在各顶点左上方

挖方量和填方量的计算与前面的方法相同。
