地形图识读，就是判读和识别地形图上所有线划、符号和注记的含义。

地形图的图廓外注记

图外注记包括：图名、图号、接图表、比例尺、坐标系、使用图式、等高距、测图日期、测绘单位、图廓线、坐标格网、三北方向线和坡度尺等。

分布在东、南、西、北四面图廓线外

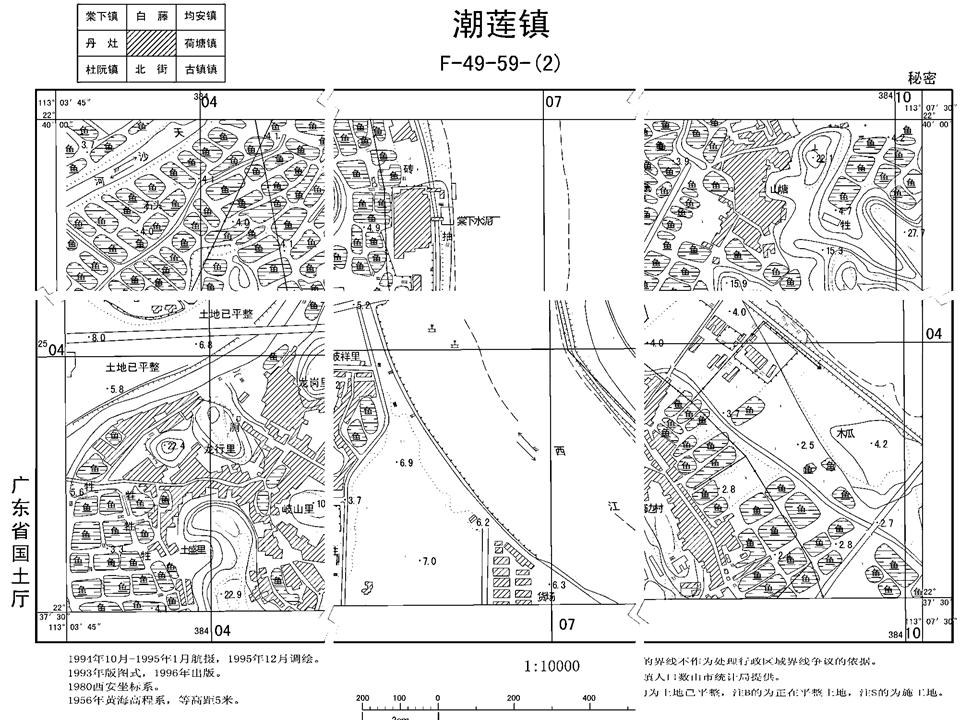

1. 图号、图名和接图表

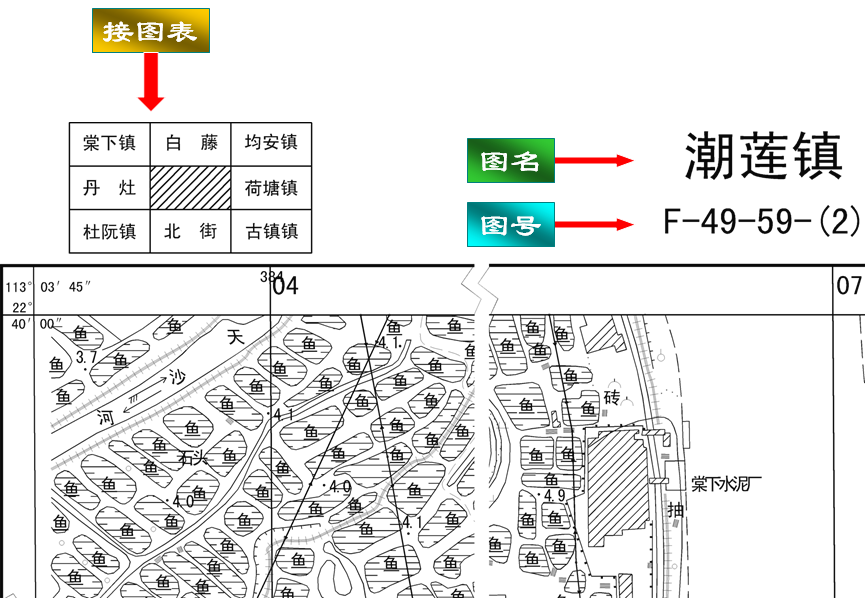

图号——统一分幅规则编号

图名——图内著名地名、最大村庄或突出地物、地貌名

图号、图名注记在北图廓上方中央

接图表——北图廓左上方，四邻各图号（图名）略图

作用——便于查找到相邻图幅

2. 比例尺

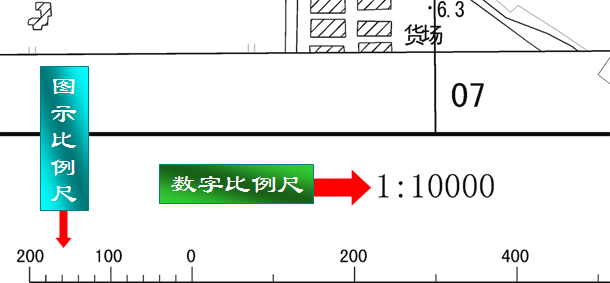

南图框外中央注有数字比例尺，下方为图示比例尺。

1：500，1：1000，1：2000大比例尺地形图，只注数字比例尺，不注直线比例尺。

3. 图廓、经纬度与坐标格网

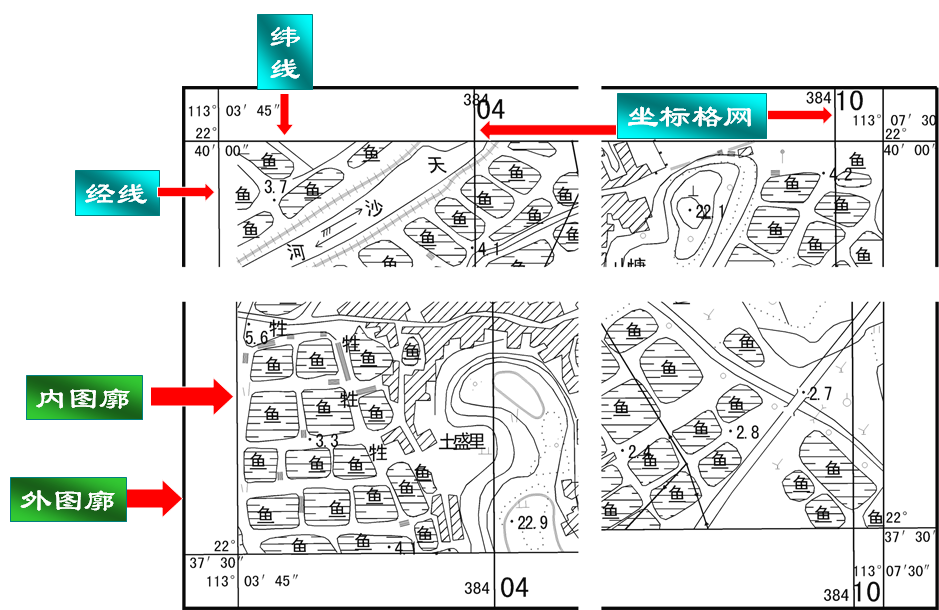

图廓是图幅四周的范围线，分为内图廓和外图廓。

内图廓——分幅时的坐标格网线（矩形分幅）或经纬线（梯形分幅）

外图廓——距内图廓一定距离绘制的加粗线，起装饰作用

梯形分幅的图需同时标注地理坐标与高斯坐标，在内图廓外四周标注经纬度，在外图廓内侧，每隔10cm绘制坐标格网线，以km为单位。

矩形分幅只标注坐标及坐标格网。

经纬线——确定各点地理坐标，直线真方位角。

坐标格网——确定各点高斯平面坐标,直线坐标方位角。

4. 三北方向线

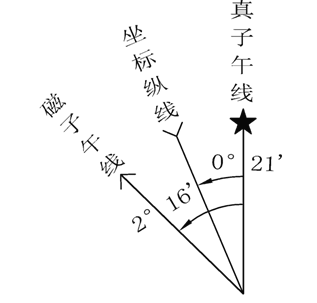

在中、小比例尺图南图廓右下方绘制，表示真北方向、磁北方向和坐标北方向之间的角度关系。

5. 坡度尺

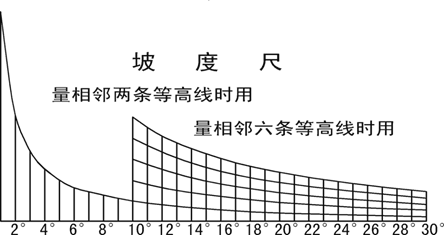

量地面坡度倾角图解工具

按 关系制成

i——地面坡度，α——地面倾角，h——等高距，d——等高线平距，M——比例尺分母。

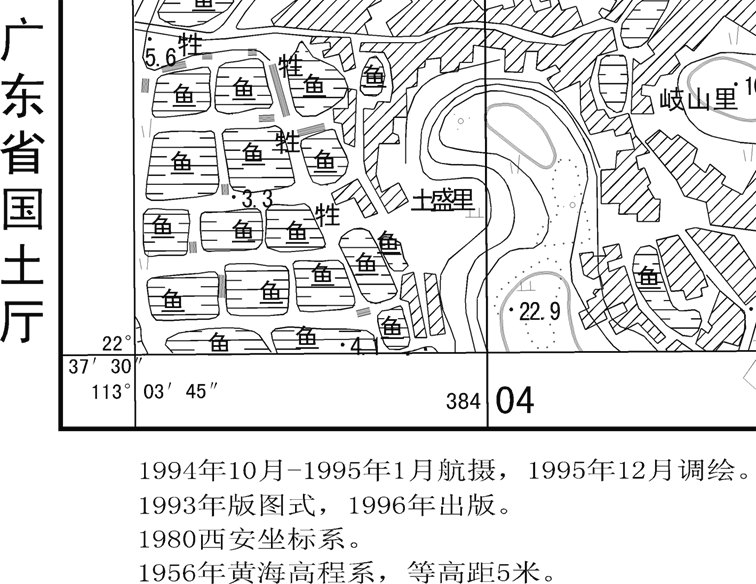

6. 测图时间、测图方法、坐标系统、高程系统和图式版本

标注在南图廓左下方

测图时间——反映本图是何时的现状

测图方法——航测成图、平板仪测图、经纬仪测绘法、数字测图

坐标系统——1980年国家大地坐标系、城市坐标系、独立平面直角坐标系、1954北京坐标系

高程系统——1985国家高程基准、独立假定高程、1956黄海高程系

图式版本——不同的版本，个别地物的符号不同

7. 测绘单位、测量员签名

地形图西图廓南侧注记测绘单位全称

地形图南图廓右下注记测量员、绘图员和检查员

地物与地貌的识别

要正确识别地物、地貌，应先熟悉测图所用的地形图式、规范和测图日期

1. 地物的识别

目的：

了解地物大小种类、位置、分布情况

步骤：

顾及取舍内容与标准，先主后次；

先识别大居民点、主要道路和用图需要的地物；

再扩大识别小居民点、次要道路、植被、其它地物；

通过分析，对主、次地物分布情况，主要地物位置和大小形成较全面了解。

2. 地貌的识别

目的：

了解各种地貌分布、地面高低起伏状况；

根据基本地貌等高线特征和特殊地貌（如陡崖、冲沟等）符号进行；

根据江河水系、溪流找出山谷、山脊系列，识别山脊、山谷地貌分布情况。

根据特殊地貌符号和等高线疏密，了解地貌分布和高低起伏情况。
