地形图分幅：按一定方式将大区域的地形图划分为尺寸适宜的若干单幅图。

目的：便于测绘、管理和使用地形图。

地形图编号：按一定的方法给予各幅地形图唯一的代号。

目的：便于储存、检索、和使用系列地形图。

地形图分幅编号可明确不同比例尺地形图间的隶属关系，同一比例尺地形图间的拼接关系，保证地形图测绘不重复、无遗漏。

地形图分幅可分为：梯形分幅、矩形分幅。

梯形分幅与编号

梯形分幅与编号是以国际1∶100万地形图的分幅与编号为基础进行的，故称为国际分幅，分幅按经纬线分幅，编号随比例尺的不同而不同。

以统一规定的经线作为图幅的东西边界，统一规定的纬线作为图幅的南北边界。

用于国家基本比例尺地形图的分幅。

梯形分幅编号有两种形式：

①1993年3月以前以旧分幅编号标准进行的地形图分幅编号；

②1993年3月以后以新分幅编号标准进行的地形图分幅编号。

一. 旧分幅与编号方法

1. 1∶100万地形图的分幅与编号

1∶100万地形图采用的是国际统一的分幅与编号。

分幅：

从赤道（0°）起，按纬差 4°，分别向南北两极，各划分22 列（横）；

从经度 180°起，按经差 6°，自西向东划分 60 行（纵）。

编号：

各列依次以字母 A，B，……，V 编号；

各行依次以数字 1，2，……，60 编号；

图幅编号——“列号－行号”。

为区别南北半球，在列号前分别冠以 S、N

以南北极为中心，纬度88°的圆为极圈，以 Z 表明，采用方位投影单独成图。

由于经线向两极收敛，纬度越高，地图的面积就越小–规定：

在纬度60°～76°之间，双幅合并为一幅；

在纬度76°～88°之间，四幅合并为一幅。

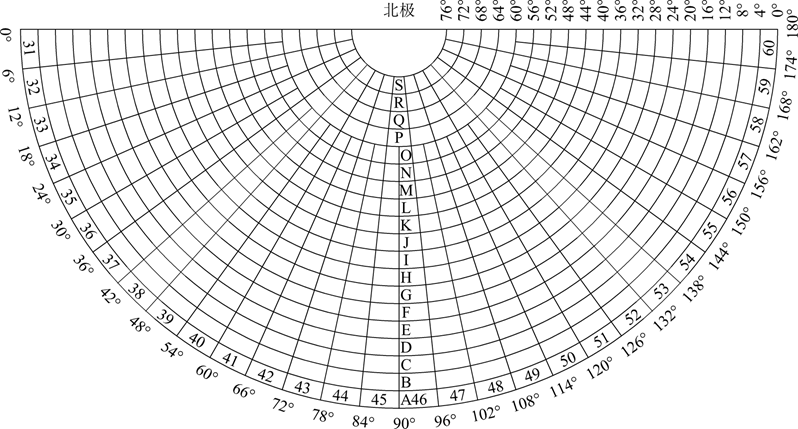

东半球北纬1:100万地图的分幅与编号

一幅图可根据经度λ、纬度φ，在上图中查出其所在的梯形格及其编号。

也可根据测区的经纬度按下式算出：

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，求其所在1:100万地形图的图号。

解：

其图号是：J-50

2. 1∶50万地形图的分幅与编号

分幅：

以1∶100万地形图为基础，每幅1:100万的图，按经差3°、纬差2°划分成4幅1:50万的图。

编号：

分别以A、B、C、D为代号，在1:100万图号后面加上自己的代号。

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:50万地形图的图号是：

J-50-A

3. 1∶25万地形图的分幅与编号

分幅：

以1∶100万地形图为基础，每幅1:100万的图，按经差1°30′、纬差1°划分成16幅1:25万的图。

编号：

分别以[1]、[2]、…、[16]为代号，在1:100万图号后面加上自己的代号。

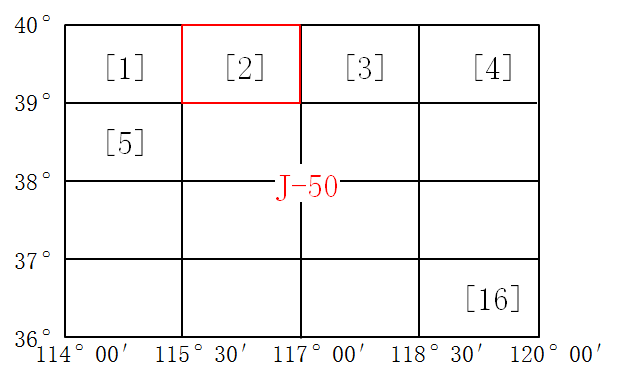

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:25万地形图的图号是：

J-50-[2]

4. 1∶10万地形图的分幅与编号

分幅：

以1∶100万地形图为基础，每幅1:100万的图，按经差30′、纬差20′划分成144幅1:10万的图。

编号：

分别以1、2、…、144为代号，在1:100万图号后面加上自己的代号。

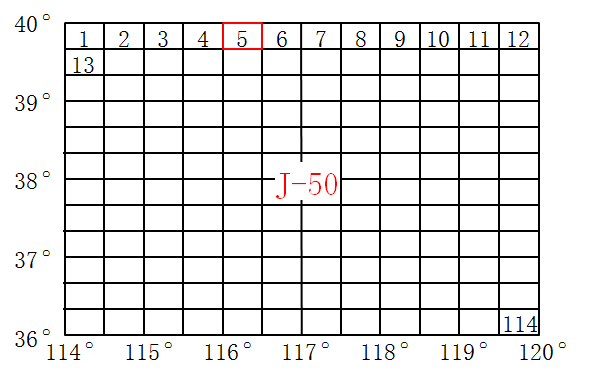

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:10万地形图的图号是：

J-50-5

5. 1∶5万地形图的分幅与编号

分幅：

以1∶10万地形图为基础，每幅1:10万的图，按经差15′、纬差10′划分成4幅1:5万的图。

编号：

分别以A、B、C、D为代号，在1:10万图号后面加上自己的代号。

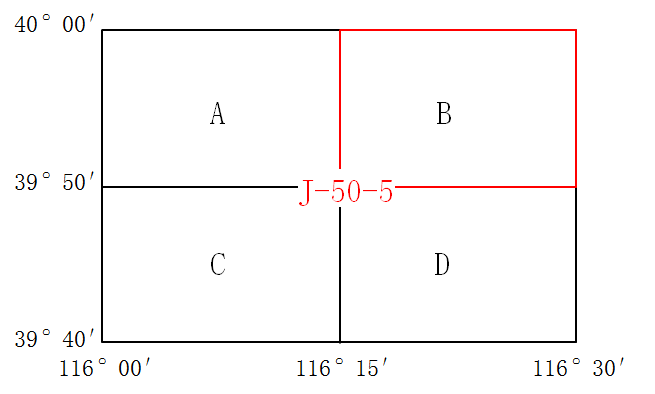

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:5万地形图的图号是：

J-50-5-B

6. 1∶2.5万地形图的分幅与编号

分幅：

以1∶5万地形图为基础，每幅1:5万的图，按经差7′30″、纬差5′划分成4幅1:2.5万的图。

编号：

分别以1、2、3、4为代号，在1:5万图号后面加上自己的代号。

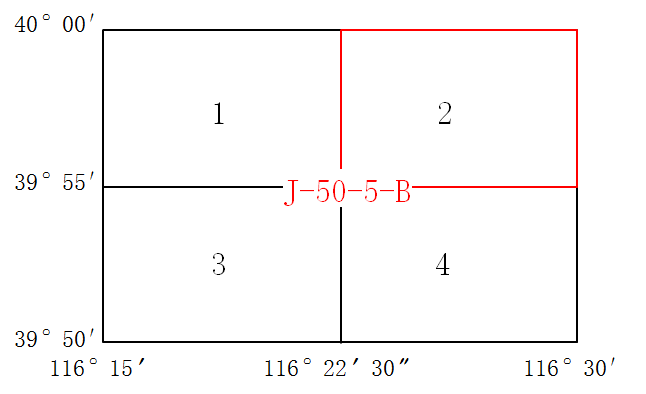

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:2.5万地形图的图号是：

J-50-5-B-2

7. 1∶1万地形图的分幅与编号

分幅：

以1∶10万地形图为基础，每幅1:10万的图，按经差3′40″、纬差2′30″划分成64幅1:1万的图。

编号：

分别以（1）、（2）、…、（64）为代号，在1:10万图号后面加上自己的代号。

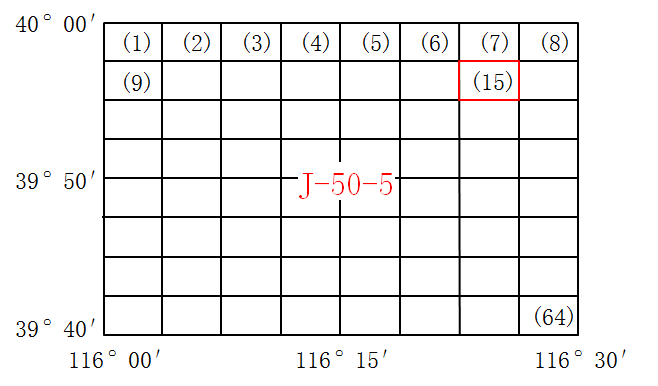

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:1万地形图的图号是：

J-50-5-（15）

8. 1∶5000地形图的分幅与编号

分幅：

以1∶1万地形图为基础，每幅1:1万的图，按经差1′52″.5、纬差1′15″划分成4幅1:5000的图。

编号：

分别以a、b、c、d为代号，在1:1万图号后面加上自己的代号。

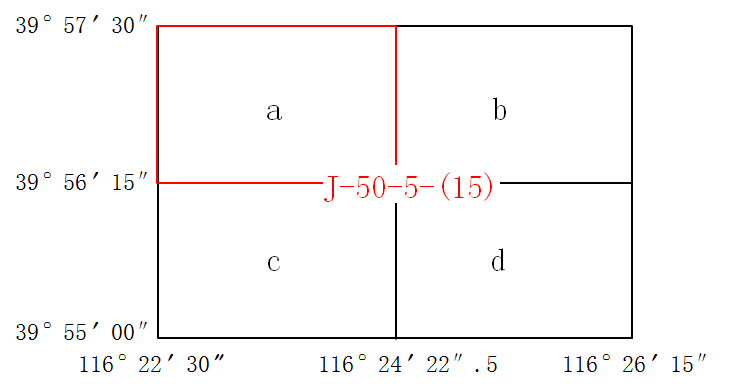

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:5000地形图的图号是：

J-50-5-（15）-a

二. 新分幅与编号方法

我国1992年12月发布了《国家基本比例尺地形图新的分幅与编号GB／T13989—92》的国家标准，自1993年3月起实施。

新测和更新的基本比例尺地形图，均须按照此标准进行分幅和编号。

特点：

①1:5000地形图列入国家基本比例尺地形图系列，使基本比例尺地形图增至8种；

②分幅仍以1:100万地形图为基础，经纬差没有改变，全部以1:100万地形图为基础加密划分而成；此外，过去的列（纬）、行（经）现在改称行、列；

③编号仍以1:100万地形图编号为基础，后接比例尺的代码，再接相应比例尺图幅的行、列所对应的代码。

1. 分幅方法

1:100万地形图的分幅按照国际分幅划分，其他比例尺以1:100万为基础分幅

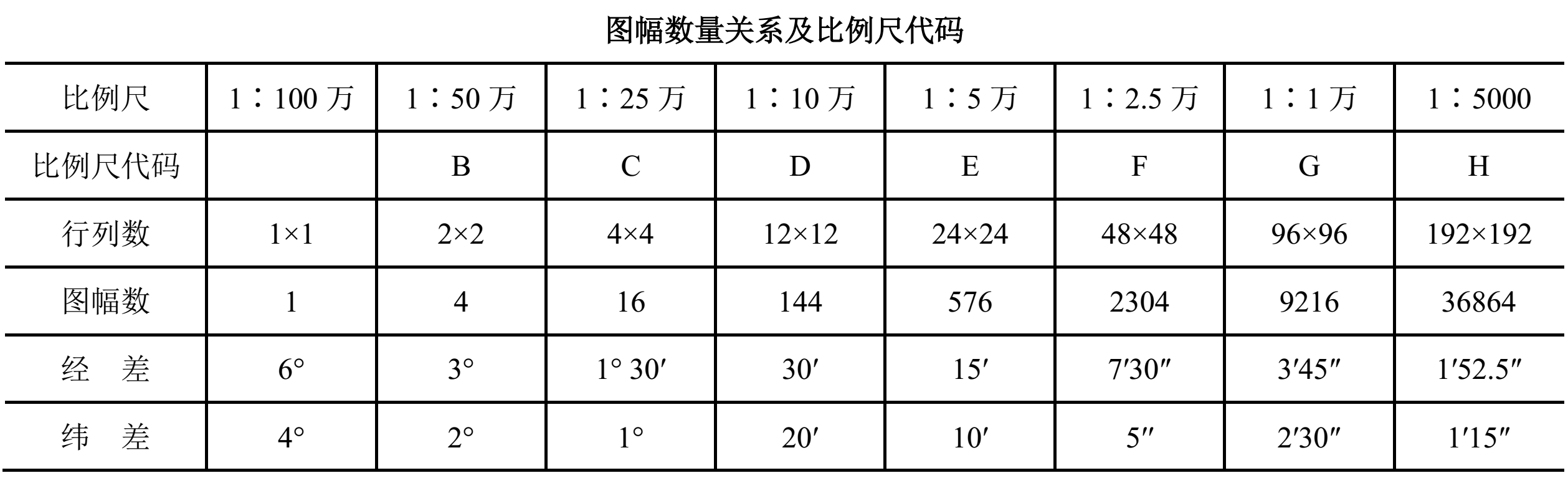

1幅1:100万的地形图分成其他比例尺的地形图的情况如表：

2. 编号方法

1:100万地形图的编号与国际分幅编号一致，行和列的称谓相反；

1:100万地形图的图号由该图所在的行号（字符码）和列号（数字码）组合而成，中间不再加连字符。

如北京所在1:100万地形图的图号为J50

1:50万～1:5000比例尺地形图的编号均由五个元素（五节）10位代码构成：

第一节字符码1位：1:100万地形图的行号

第二节数字码2位：1:100万地形图的列号

第三节字符1位：比例尺代码

第四节数字码3位：该比例尺的图幅在1∶100万地形图中的行号

第五节数字码3位：该比例尺的图幅在1∶100万地形图中的列号

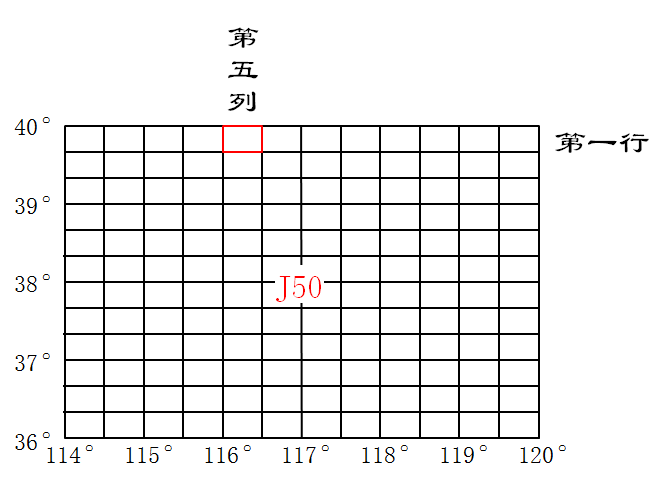

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:10万地形图的图号是：

J50D001005

J    ——北京某地所在1:100万地形图的行号；

50 ——北京某地所在1:100万地形图的列号；

D   ——1:10万地形图的比例尺代码；

001——北京某地所在1:10万图幅在1:100万地形图上的行号，第一行即为001；

005——北京某地所在1:10万图幅在1:100万地形图上的列号，第五列即为005。

编号的计算方法：

① 计算出第一节字符码和第二节数字码

行代码——行号对应的英文字母，列代码——列号。

② 计算相应1:100万图幅左上角的起算纬度和经度

③ 根据比例尺确定第三节比例尺代码

④ 根据与比例尺相应的图幅纬差Δφ， 计算与比例尺相应的第四节行代码

     （不足三位向前补0）

⑤  根据与比例尺相应的图幅经差Δλ，计算与比例尺相应的第五节列代码

       （不足三位向前补0）

例：北京某地的经度为东经116°22′53″，北纬39°56′23″，其所在1:1万地形图的图号

解：

第一节：J

第二节：50

1:1万地形图比例尺代码为G

第三节：G

起算经纬度：

第四节：002

第五节：039

该图幅的图号为：J50G002039

矩形分幅与编号

一. 分幅

矩形分幅按坐标格网线分幅，以坐标格网作为图廓边，用于工程用大比例尺地形图（1∶5000、1∶2000、1∶1000、1∶500）的分幅。

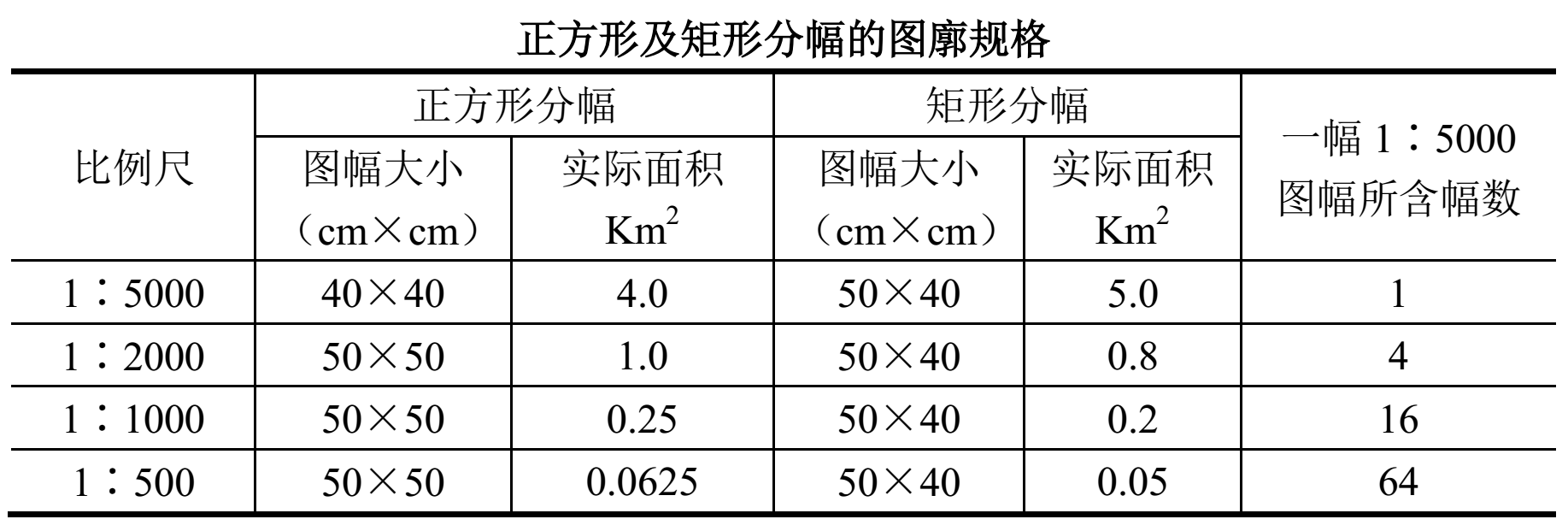

分幅一般采用50cm×50cm（或40cm×40cm）的正方形分幅和50cm×40cm的矩形分幅。

分幅还可根据具体的情况自主进行分幅。

二. 编号

编号有三种方法：坐标编号法、流水编号法、行列编号法。

1. 坐标编号法

采用一幅图图廓的西南角纵坐标（x坐标）、横坐标（y坐标）的公里数来表示其编号，以“纵坐标-横坐标”的格式表示。

1∶5000的取至1km，1∶2000、1∶1000取至0.1km，1∶500取至0.01km。此编号方法也叫图廓西南角坐标公里数编号法。

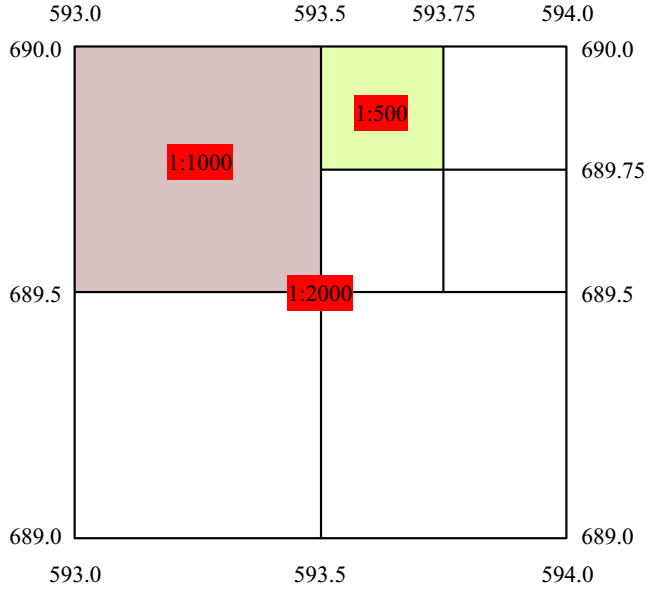

例：下图各比例尺的图幅编号：

1∶2000地形图编号：689.0-593.0

1∶1000地形图编号：689.5-593.0

1∶500地形图编号：689.75-593.50

2. 流水编号法

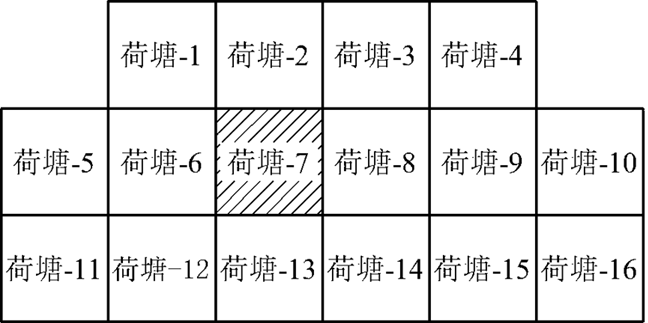

带状测区或小面积测区，可按测区统一的顺序进行编号，一般从左到右、从上到下用数字进行编定。

3. 行列编号法

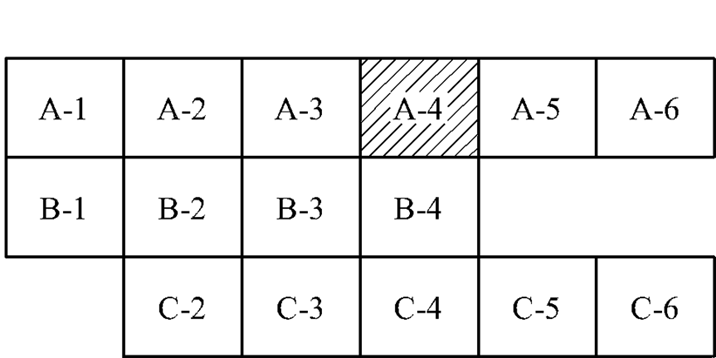

以代号为横行，由上到下，以数字为列号，从左到右编定，先行后列。
